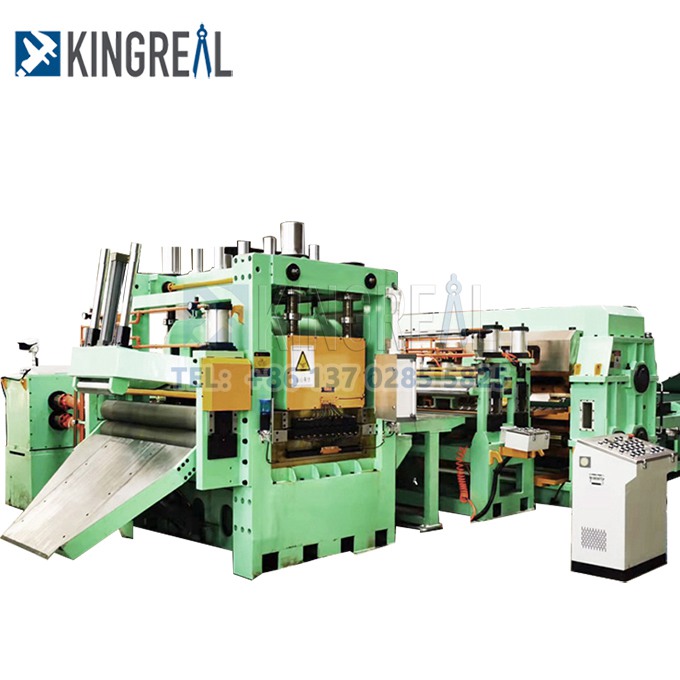

A Légynyírás hosszúságig tartó vonalegy folyamatos feldolgozási rendszer, amely egy lazító egységből, egy kiegyenesítő rendszerből és egy szinkronizált nyíró mechanizmusból áll. A Kingreal Steel Slitter moduláris hengerrendszer kialakítását használja, a kiegyenesítő görgőkkel független hidraulikus finomhangoló mechanizmusokkal. A repülő nyírási mechanizmus integrálja a forgattyúcsatlakozó rudak szinkronizációs rendszerét, biztosítva a penge sebességének valós idejű illesztését a szalagsebességgel. A halmozó egység vákuumszívást használ, és együttműködik egy robotkarral, biztosítva az ipari minőségű lap egymásra rakását. A vezérlőrendszer tartalmaz egy multengelyes mozgási koordinációs algoritmust, hogy kiküszöbölje a hirtelen sebességváltozások által okozott anyaghúzó deformációt.
Rezgési energia a nagysebességű visszafordítás során aLégynyírás hosszúságig tartó vonalabszorbeálódik a hidraulikus csillapítás. A hőmérséklet-kompenzált szerszámrés folyamatos nyírási rést tart fenn a termikus tágulási körülmények között. A penge anyagát összetett bevonattal kezelik, így mikrokártya-gradienst hoznak létre, amely javítja a csiszolóvágó ellenállást. A Kingreal Steel Slitter berendezései anyagi reológiai tesztelésen mentek keresztül, biztosítva a különböző hozamszilárdságú csíkok következetes vágott lapátját.
| Géptípus | Vágjuk a hosszúra |
| Maximális tekercs vastagsága | 25 mm |
| Maximális tekercs szélessége | 3600 mm |
| Maximális tekercs súlya | 20ton |
| Fő tekercs vágási hossza | 25 mm |
| Nyírási típus | Légynyírás |
| Nyírási sebesség | 60 m/perc |
| Vágott tolerancia | ± 0,01 mm |
Mielőtt elkezdené aLégynyírás hosszúságig tartó vonal, manuálisan forgassa el az egyenesítőgörgő rendszert az elzáródás ellenőrzése érdekében. Távolítsa el a skála felhalmozódását a hengerrésről, és használjon egy nemfémes kaparót a króm bevonat védelméhez. Töltse fel a nyírási vezető síneket minden műszakban speciális zsírral, és a zsír mennyiségét minimális mennyiségre irányítja, amely kiszivárog a túlfolyó lyukból. Tisztítsa meg a robot halmozódási ízületi csapágyait negyedévente, és cserélje ki a magas hőmérsékletű rezisztens kenőanyagot.
Havonta ellenőrizze aLégynyírás hosszúságig tartó vonalSazarógörgő szerelvénye, és cserélje ki a kúpos hengercsapágyakat, ha a tolerancia. Végezze el a dinamikus kiegyensúlyozást a nyírópengék élesítése után, biztosítva, hogy a tehetetlenség különbsége biztonságos tartományban legyen. Cserélje ki a hidraulikus rendszer szűrőt hathavonta, és tesztelje az új szűrőelemet a részecskék szennyeződése érdekében. Tisztítsa meg negyedévente az elektromos szekrény hűtőcsatornáit, és ellenőrizze a kábelszigetelést az öregedés jeleit.
Tisztítsa meg a fotoelektromos érzékelő tükröt a szennyeződéshez, és kalibrálja a referencia nulla pontot. Ellenőrizze a vákuumgenerátor vákuumnyomását, és cserélje ki a tömítés szerelvényt, ha szivárgás van. Tesztelje a robot megismételhetőségét, és állítsa be a szervo motor backlash anti-backlash paramétereit, ha a sebességváltó-távolság meghaladja a toleranciát.
