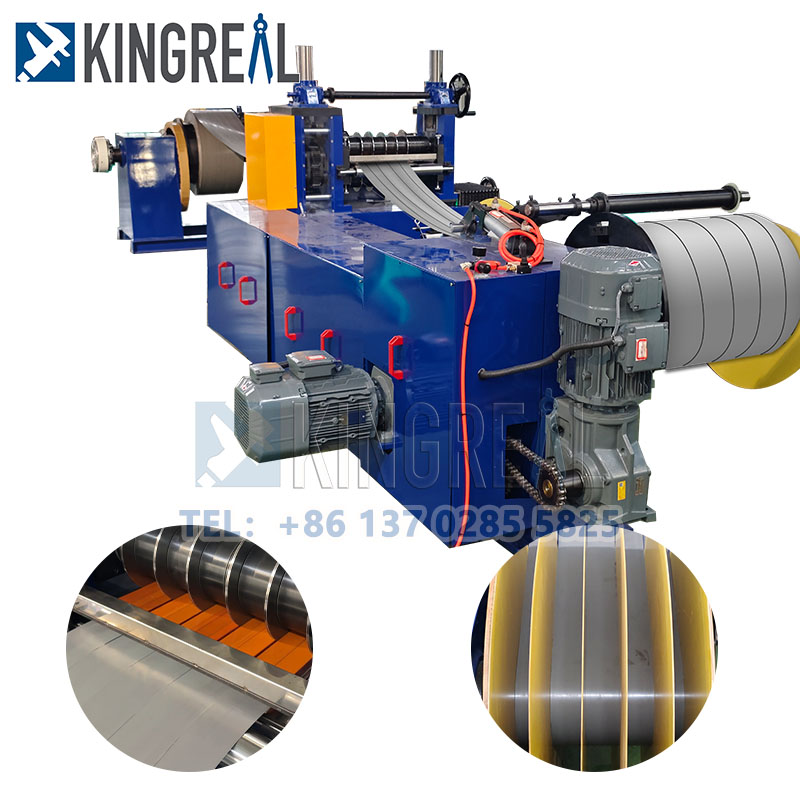

A Kingreal Steel Slitter aEgyszerű tekercsréselő gépalacsonyabb költségvetéssel rendelkező ügyfelek számára. Ezt az egyszerű tekercscsengő vonalat elsősorban a széles tekercsek réselésére használják az ügyfél igényeihez igazított keskeny szalagokba, majd visszatükrözik őket a gyártósorba.

Ezt az egyszerű tekercscsengő gépet úgy tervezték, hogy megfeleljen az alacsonyabb pontosságú és a tekercs szélességű ügyfelek igényeinek. A Kingreal Steel Slitter az egyszerű tekercsrés -vonal egyszerűsített változatát is kínálja. Ez az egyszerű tekercscsengő gép minimalizálja a berendezés követelményeit, miközben továbbra is kielégíti az egyszerű tekercscsengő vonal igényeit.

Mind az egyszerű tekercscsengő, mind a standard fémréselő gép különféle fém anyagokat képes feldolgozni, beleértve a hidegen hengerelt és forró szénacél, a szilícium acél, az ónlemez, a rozsdamentes acél és a bevont anyagok stb.

Az egyszerű tekercscsengő gép munkafolyamata

Tekercs betöltése → DEKOILÍTÁS → Csípés → Nyírás → Hurok → Vezetés → Összetörés → Visszacsapási hulladék → Hurok → Feszültség → Visszaütés → Tekercsek kirakodása

Az egyszerű tekercscsengő vonal paraméterei

Modell	Anyag vastagsága (mm)	Anyagszélesség (mm)	Csíkok száma	Sebesség	Tekercssúly	Megjegyzés
1. modell	0,1-1	80-350	8-30	50-100	3	A műszaki paraméterek és a berendezések konfigurációja az ügyfelek igényeinek megfelelően meghatározható
2. modell	0,2-2	80-350	6-30	50-150	3
3. modell	0,2-2	80-450	6-30	50-150	5
4. modell	0,2-2	80-650	6-30	50-150	7
5. modell	0,2-2	80-800	6-30	50-150	7
6. modell	0,1-1	500-1300	12-30	50-200	7/15
7. modell	0,3-2	500-1600	12-30	50-200	7/15
8. modell	0,3-3	500-1600	8-30	50-180	15
9. modell	0,3-3	900-1800	8-30	50-180	20
10. modell	1-4	900-1600	6-30	50-120	20
11. modell	1-6	900-1600	6-30	30-80	30
12. modell	2-12	900-1600	5-30	20-50	30

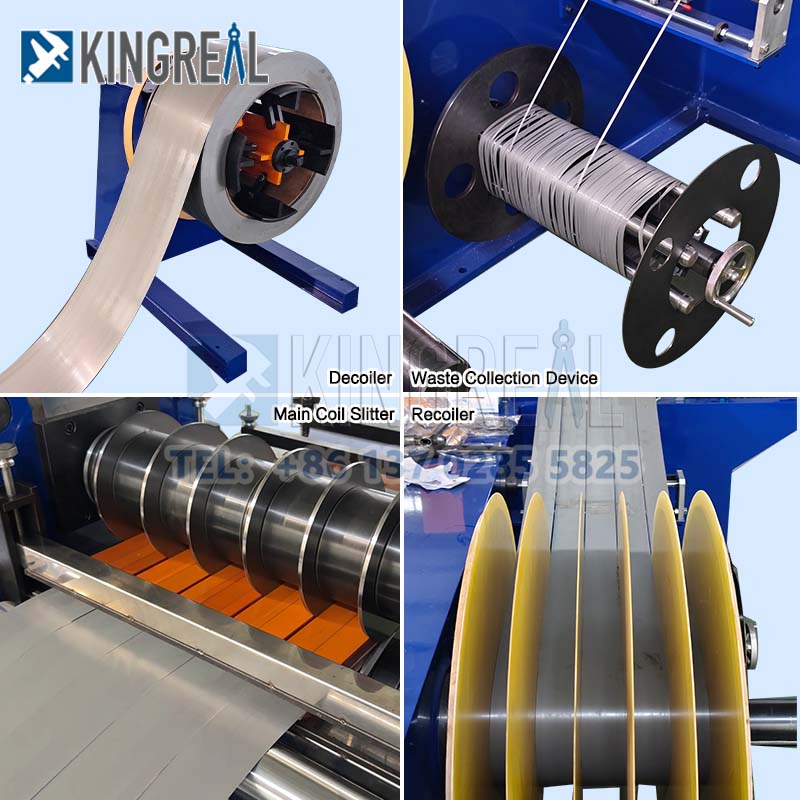

Az egyszerű tekercscsengő vonal fő alkotóelemei

a. Hidraulikus tekercs rakodó kocsi egyszerű tekercscsengő géphez

1. Fő alkatrészek: hegesztett acélszerkezet, mozgó kerekek, négy útmutató oszlop, hajtótengely stb.

2. Maximális terhelés: 10 tonna, 1,1 kW cikloid pinkerék motor, 6 m/perc utazási sebesség.

3. hidraulikus meghajtó: 10 tonna alatt felfelé és lefelé emelheti a tekercseket, maximális löket 500 mm. Hidraulikus henger: FA-szült125 mm (egy készlet).

b. Hidraulikus dekoiler az egyszerű tekercscsengő vonalhoz

1) Fő alkatrészek: hegesztett acélszerkezet, négy íves penge, ék alakú tolóalap, súder, oldalsó tányérok, csapágyak, csapágy ülés, pneumatikus tárcsafék stb.

2) Tágulási és visszahúzódási tartomány: φ460 mm - φ520 mm × 850 mm.

3) Maximális terhelés: 10 tonna.

4) Hidraulikus meghajtó: A tágulást és a visszahúzódást push-pull hidraulikus hengerekkel hajtják végre; Hidraulikus hengerek: FA-6 mm (1 készlet)

5) Motor teljesítmény: 4,0 kW cikloid pinkerék motor + inverter, láncvezérelt takarmány

6) Nyomja meg a Roller -t: 1,1 kW cikloidos pinkerék motor

c. Hidraulika tartó kar az egyszerű tekercscsengő géphez

Cél: Támogatja a fő dekoiler karját és növeli a tekercs forgási tehetetlenségét.

Egykaros szerkezet, hidraulikus henger emelők és csökkenések.

A lazítás során a tartó kar emelkedik, hogy támogassa a dekoiler karját; A terhelés során a tartó kar leereszkedik.

d. Hámozó, nyomóhenger, hidraulikus nyíró az egyszerű tekercscsengő vonalhoz

Fő szerkezet: hegesztett acéllemez

Nyomja meg a görgőt: φ250 × 1050 mm, zökkenőmentes cső, poliuretán gumi bevonat, 18,5 kW -os hagyományos motor, változó frekvenciájú meghajtóval

Hidraulikus nyíró: Hegesztett acéllemez keret, öntött acél pengék

Vágó: négyoldalas penge, anyag: CR12MOV, keménység: 60 ± 1

Hidraulikus meghajtó: hidraulikus henger: Fa-tagadás, 2 készlet

e. Hurok gödör és híd az egyszerű tekercscsengő géphez

Fő szerkezet: hegesztett acéllemez

Hidraulikus meghajtó: Ca-tract80 mm, 1 hidraulikus hengerek sorozata vezérli a híd emelését és leengedését

f. Kézi oldalirányú útmutatók az egyszerű tekercscsengő vonalhoz

1. Fő alkatrészek: acéllemez, nyomóhenger szerelvény, poliuretán gumi kerék, csavar kézikerek, elektromos beállítás stb.

2. oldalsó vezetési görgők: Anyag: CR12MOV, magas hőmérsékleten oltott és edzett, HRC 580-620, 2 henger mindkét oldalon

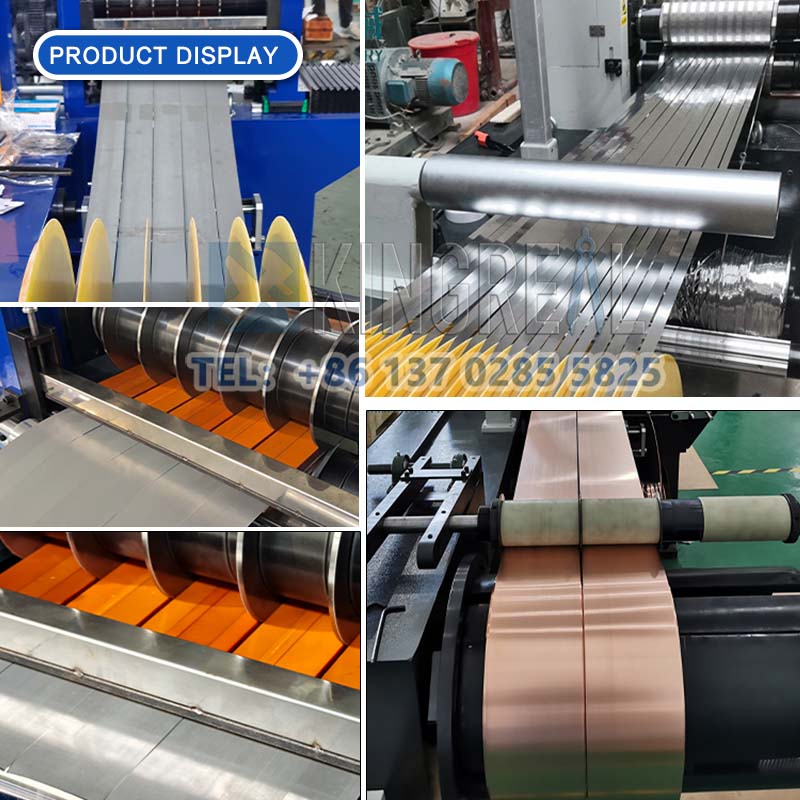

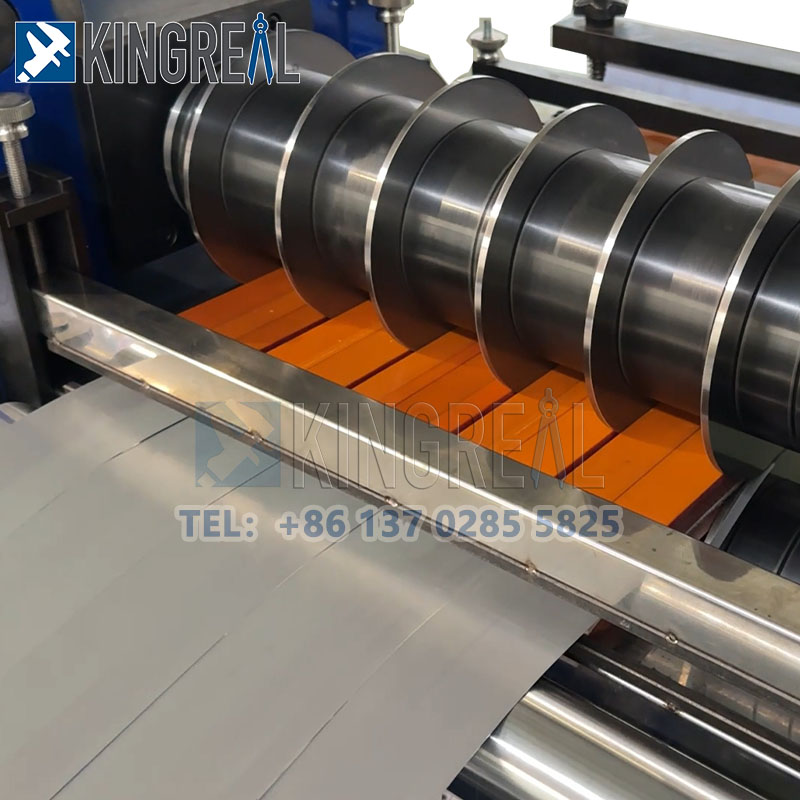

g Résgép az egyszerű tekercsréselő vonalhoz

1. Fő alkatrészek: acéllemez szerkezete, öntött alap, szinkron sebességváltó, emelő mechanizmus, tengelykapcsoló -kapcsolás, univerzális ízület stb.

2. Vágó tengely: 40cr, φ140 x 1050 mm, t-slot 28 mm, közepes frekvenciájú kioltás és edzés, talaj, kemény króm kezelt, rés mélysége 16 mm.

3.

4. Rögzítési módszer: Vágó reteszelés diófélékkel

5.

6. Az oldalsó panelek mozgatják az elektromos, vágó tengely emelését és az alsó elektromos szinkronban

7. Hagyó motor: 45 kW AC motor + inverter

h. Külön külön hulladékcsuklót az egyszerű tekercscsengő géphez

Fő alkatrészek: hegesztett acéllemez -szerkezet, vezetőhengerek

Kétoldalas hulladéklerakó, teleszkópos mechanizmus, automatikus kisülés, AC motor + inverter meghajtó

én. Hurok gödör és híd az egyszerű tekercsrésű vonalhoz

Főkeret: Hegesztett acéllemez szerkezete

Hidraulikus meghajtó: Hidraulikus hengervezérlők A híd emelése és az alsó: CA-φ80 mm (1 készlet)

j. Lemezfeszítő állomás az egyszerű tekercscsengő géphez

Fő szerkezet: acéllemez, elválasztó henger, PU gumi

Feszítőkapad: gyapjú bevonatú

Henger: φ500 mm, PU gumi bevonatú

Hidraulikus meghajtó: A lemez emelését és leengedését vezérli; Hidraulikus henger: Fa-typ100mm (2 készlet)

k. Hidraulikus tekercs, hidraulikus ejektor az egyszerű tekercscsengő vonalhoz

Fő alkatrészek: hegesztett acélszerkezet, négy acéllemez, ék alakú tolóalap, súder, oldalsó lemezek, csapágyak, csapágytömbök, push-pull hidraulikus henger, sebességváltó reduktor, hidraulikus ejektor, pneumatikus fék stb.

Az átmérőjű tartomány kibontakozó tartománya: φ480 mm - φ508 mm × 850 mm

Push-Pull Hidraulikus henger: FA-szünet150 mm

Maximális terhelési kapacitás: 10 tonna

75 kW AC motor + inverter

Ø80 mm Press kar, hidraulikusan emelhető

l. Hidraulika tartó kar az egyszerű tekercscsengő géphez

Cél: Támogatja a fő kekler karját, és növeli a kóbor forgási tehetetlenségét.

Egykaros szerkezet, hidraulikusan emelhető

A tekercselés során a tartóskar felfelé emelkedik, hogy támogassa a kekszkarot; A kirakodás során a tartó kar lefelé emelkedik.

m. Hidraulikus kirakodó kocsi az egyszerű tekercscsengő vonalhoz

1) Fő alkatrészek: hegesztett acélszerkezet, utazási kerekek, négy útmutató oszlop, hajtótengely stb.

2) Maximális terhelési kapacitás: 10 tonna, 1,1 kW cikloid pinkerék motor, utazási sebesség: 6 m/perc.

3) Hidraulikus meghajtó: Tekercsek 10 tonna emelésére képesek, maximális löket 500 mm. Hidraulikus henger: Fa-szünet125 mm, egy készlet.

N.hidraulikus rendszer az egyszerű tekercscsengő géphez

Fő alkatrészek: 300 kg hegesztett acéllemez olajtartály, különféle hidraulikus szelepek és olajáramkör.

Hidraulikus hajtóerő: E-osztályú 11 kW motor, 30 ml elmozdulás, normál nyomás: 70 kg/cm², maximális nyomás: 140 kg/cm².

o. Elektromos vezérlőrendszer az egyszerű tekercscsengő vonalhoz

1) Az egyik fővezérlő konzol és két kiegészítő vezérlőszekrény megkönnyíti a tekercsek betöltését és a kirakodást.

2) tápegység: háromfázisú 380 V ± 10%, 50Hz ± 1Hz

3) Fő alkatrészek és alkalmazások: A teljes vonal egy fő vezérlőpultból, egy kiegészítő vezérlőkonzolból áll a dekoilerhez, a recoiler kiegészítő vezérlőpultja és egy elektromos vezérlőszekrény. A teljes egyszerű tekercscsengő vonal központosított vezérlést használ. A fő vezérlőkonzol digitális kijelzővel, magas és alacsony sebességű beállítással, kézi táplálással, folyamatos hasadékkal és hiba riasztási funkciókkal rendelkezik. Az összes alkatrészt importálják vagy jól ismert háztartási márkákból. Az érintőképernyő -vezérlő rendszer megkönnyíti a sebesség és az egyéb paraméterek beállítását és beállítását. Könnyen válthat a kézi, az önálló és az automatikus módok között, és bármikor figyelemmel kíséri az egyes összetevők működési állapotát, hogy biztosítsa a teljes biztonságos és hatékony működéstEgyszerű tekercsréselő vonal.
