A kínai székhelyű professzionális tekercsfeldolgozó berendezéseket gyártó KINGREAL a méretre vágott vonalmegoldások teljes skáláját kínálja. Közülük a KINGREAL egy precíziós szintezőt is készített rozsdamentes acél CTL vonalhoz, különösen a berendezés gyártási minőségének javítása érdekében.
A Stainless Steel Cut To Length Line a rozsdamentes acél anyagok feldolgozására specializálódott. A rozsdamentes acélt korrózióállóság, magas hőmérséklet-állóság és kopásállóság jellemzi, ezért számos területen széles körben használják. Ugyanakkor a rozsdamentes acél anyag vastagabb a többi fémhez képest, ami magasabb feldolgozóberendezést igényel. A KINGREAL rozsdamentes acél CTL vonal fejlett technológiát és berendezéseket alkalmaz, amelyek hatékonyan és pontosan nyírhatják és feldolgozhatják a rozsdamentes acél anyagokat. A KINGREAL rozsdamentes tekercs hosszra vágott gép általában decoilerből, adagolóból, nagy pontosságú szintezőgépből, nyírógépből és vágógépből áll.
Ezek az alkatrészek együttműködnek egymással, hogy megvalósítsák a rozsdamentes acél anyagok folyamatos nyírását. A rozsdamentes acél nyírósor berendezések magas fokú automatizáltsággal és precíz vezérléssel rendelkeznek. A fejlett érzékelők és vezérlők révén a berendezés valós időben tudja figyelni és beállítani a nyírási paramétereket, hogy biztosítsa a nyírás pontosságát és hatékonyságát. Ezen kívül a rozsdamentes acél nyírósor berendezés speciális késekkel és pengékkel is rendelkezik. A rozsdamentes acél anyag nagy keménysége miatt a közönséges késeket nehéz vágni és megmunkálni. Ezért a rozsdamentes acél CTL vonal speciális késeket és pengéket használ, amelyek jobban megbirkóznak a rozsdamentes acél anyag különleges jellemzőivel.
Nem. |
Név |
Lista |
Más |
1 |
Hidraulikus decoiler |
1 |
Papírgyűjtővel |
2 |
Precíziós szintező |
1 |
6 Hengerek |
3 |
Hurokhíd |
2 |
/ |
4 |
Oldalsó vezetők és szorítógörgők |
2 |
|
5 |
Élvágó gép |
1 |
Opcionális felszerelés |
6 |
Nagy sebességű nyírógép |
1 |
Különböző nyírási típusok |
7 |
Automatikus targonca |
1 |
Szervo rendszer |

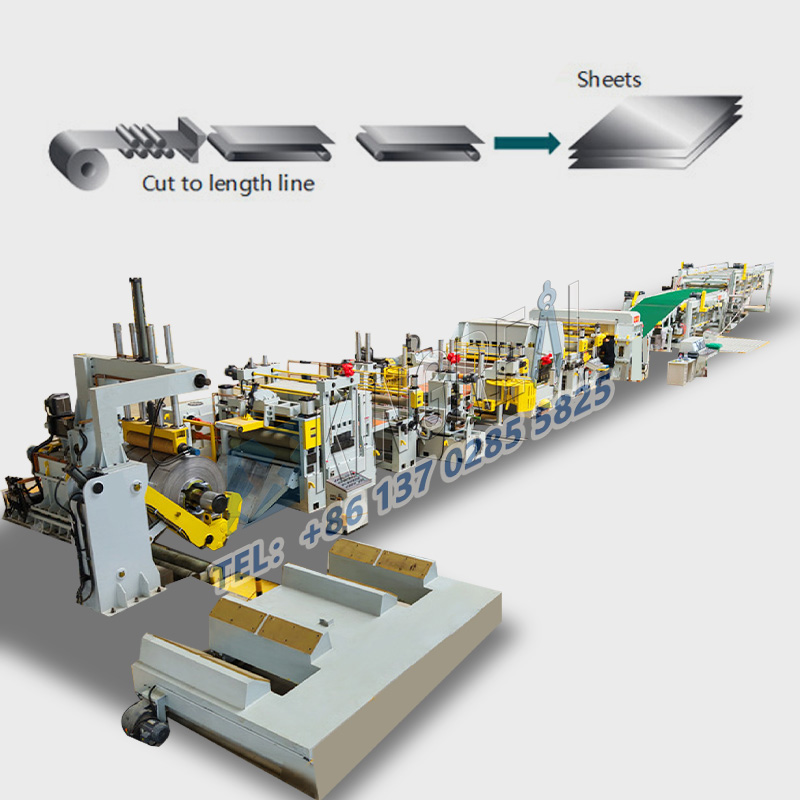

Hidraulikus decoiler (papírgyűjtővel) -- Tekercsfeltöltő kocsi -- Precíziós 6 rétegű szintező -- Hurokhíd -- Oldalvezető és szorítóhenger -- Élvágó gép -- Hulladékcsík gyűjtő -- Hurokhíd -- Kiváló minőségű nyírógép - - Auto Stacker
A nagy pontosságú szintező a rozsdamentes acél CTL-vonal fontos része, amelyet főként rozsdamentes acél tekercs készítésére használnak a precíz szintezési folyamathoz.
Az alábbiakban a nagy pontosságú finom szintező berendezés részletes leírása található: |
|
Szerkezet: |
A nagy pontosságú finom szintező berendezés általában keretből, görgőrendszerből, erőátviteli rendszerből és vezérlőrendszerből áll. A keret általában megfelelő merevséggel és stabilitással rendelkező acélszerkezetet alkalmaz. A görgőrendszer felső és alsó görgőkből áll, a felső és alsó görgők közötti hézagot a beállító szerkezet állítja be. Az erőátviteli rendszer a motoron, a reduktoron és a sebességváltó tengelyen keresztül valósítja meg az erőátvitelt. A vezérlőrendszer a berendezés működésének, paraméterbeállításának vezérlésére szolgál.
|
Működési elv: |
A rozsdamentes acél tekercs a nagy pontosságú precíziós szintező berendezésbe a tekercstöltő eszközön keresztül lép be, és a tekercs a görgős rendszer hatására a felső és az alsó görgő között kerül átadásra. A felső és alsó görgők az állítóeszközön keresztül állítják be a hézagot úgy, hogy a tekercs megfelelő nyomás alá kerüljön, és ezzel egyidejűleg a görgők forgatásával a tekercs lapossá válik. Az átviteli rendszer energiát biztosít a görgők forgatásához, hogy befejezze a tekercs finom szintezését. |
Tekercs szélessége |
500-1300 mm |
Tekercs vastagsága |
0,4-3,0 mm |
Max súly |
10 tonna |
Tekercs belső átmérője |
450-650 mm |
Külső átmérő |
1800 mm |
Vonalsebesség |
15M/min |
Hossztartomány |
400-3000 mm |
Hossz tűrés |
±0,5/min |
Teljes teljesítmény |
20 kW |
A tényleges adatokat a KINGREAL mérnökeinek professzionálisan kell megtervezni a különböző gyártási követelményeknek megfelelően.
Annak érdekében, hogy minden gyártási lépés megfeleljen a szükséges normáknak és kritériumoknak, a KINGREAL szigorú minőség-ellenőrzési eljárást vezetett be. Ez magában foglalja a nyersanyagok beszerzését, a gyártási folyamatot, az összeszerelést, a tesztelést és így tovább. garantálni, hogy a gép minden alkatrésze megfelel a minőségi követelményeknek.
Nemzetközi CE tanúsítványt is kapott.
A KINGREAL STEEL SLITTER az egyik legprofesszionálisabb tekercsfeldolgozó berendezés gyártó Kínában. Fő tekercsfeldolgozó berendezései közé tartoznak a vágógépek és a hosszra vágó gépsorok, valamint testreszabott tekercsmegoldásokat kínál más iparágak számára. A KINGREAL széleskörű szakértelemmel rendelkező mérnökökkel és technikusokkal rendelkezik a különféle ügyfelek igényeinek kielégítésére, valamint saját feldolgozóüzeme kiváló minőségű gépek előállítására.
(Referenciagép)
