A KINGREAL STEEL SLITTER fémlemez hosszra vágott gépet általában különböző anyagú és vastagságú tekercsek szétcsavarására, kiegyenlítésére és vágására használják az ügyfelek által megadott szélességre. Az elterjedt tekercsvastagság 0,3-3 mm között van, különböző gyártási kialakításokkal a különböző alapanyagokhoz és gyártási követelményekhez. Igényét bátran küldje el a KINGREAL STEEL SLITTER részére!
A KINGREAL STEEL SLITTER a tekercsfeldolgozó berendezések gyártásával foglalkozik, és számos szolgáltatást nyújt az ügyfeleknek a tervezés, a gyártás és az értékesítés területén. A legjellegzetesebb termékek a tekercsvágó gép és a hosszra vágás. Ezeket a gépeket széles körben használják fémlemezek különböző méretű és formájú vágására, nyírására vagy lyukasztására. A hosszra vágott fémlemez a KINGREAL STEEL SLITTER egyik tekercsfeldolgozó berendezése, amelyet a tekercs meghatározott szélességű lemezre történő feldolgozására használnak.

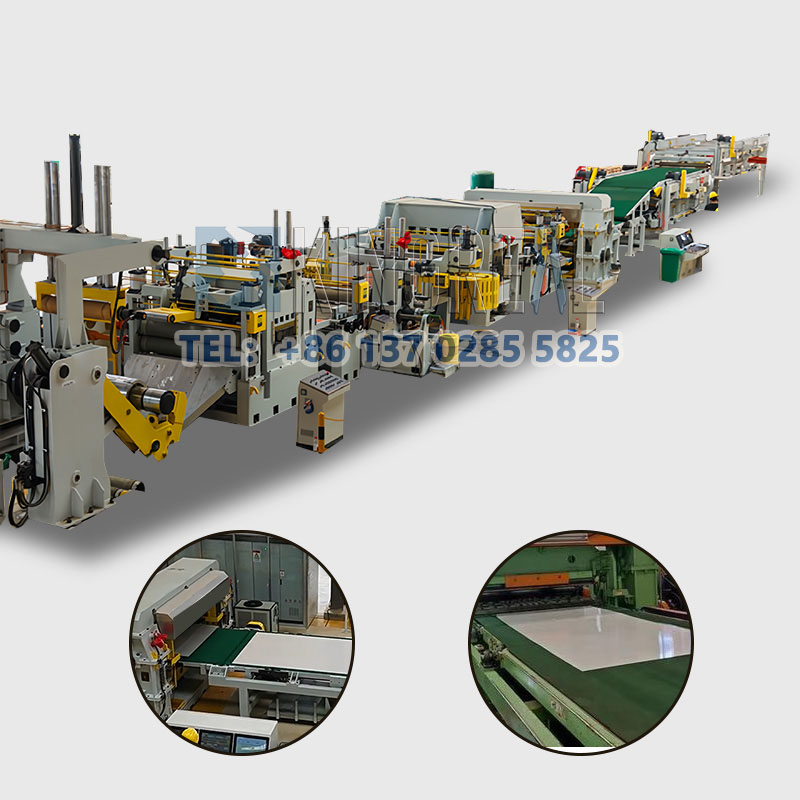

A KINGREAL STEEL SLITTER fémlemezek méretre vágott gépe fémtekercsek letekercselésére, kiegyenlítésére, adagolására, méretre vágására, vágásra és egymásra rakására szolgál, alkalmazható anyagok az alumínium tekercs, a rozsdamentes acél, a hidegen hengerelt acél, a melegen hengerelt acél, a PPGI, a rézszalag és egyéb anyagok, amelyek biztosítják, hogy a lemez átlós vágási pontossága 0 mm-es, 0 mm-es gépi hosszban legyen. a maximális sebesség lehet mintakár 80 M/perc.
A különböző vastagságú tekercsek, anyagok és nyírási szélességek közvetlenül befolyásolják a hosszra vágott fémlemez kialakítását. A tekercsek általános vastagsága 0,3-3 mm, a közös nyírási hossz pedig 1200-1600 mm, ami a legtöbb ügyfél gyártási követelménye. Ugyanakkor a KINGREAL STEEL SLITTER testreszabhatja a tervezést az ügyfél meghatározott gyártási igényei szerint, vagy válassza ki anehéz nyomvonalra vágott vonalvagy ahosszúságú vonalra vágott kompakt tekercs.
A KINGREAL STEEL SLITTER több mint 20 éves gyártási és értékesítési tapasztalatával sikeresen értékesíti méretre vágott vonalát olyan országokban, mint pl.Szaúd-Arábia, India és Oroszország, és képes optimális megoldásokat és vevőszolgálatot nyújtani.

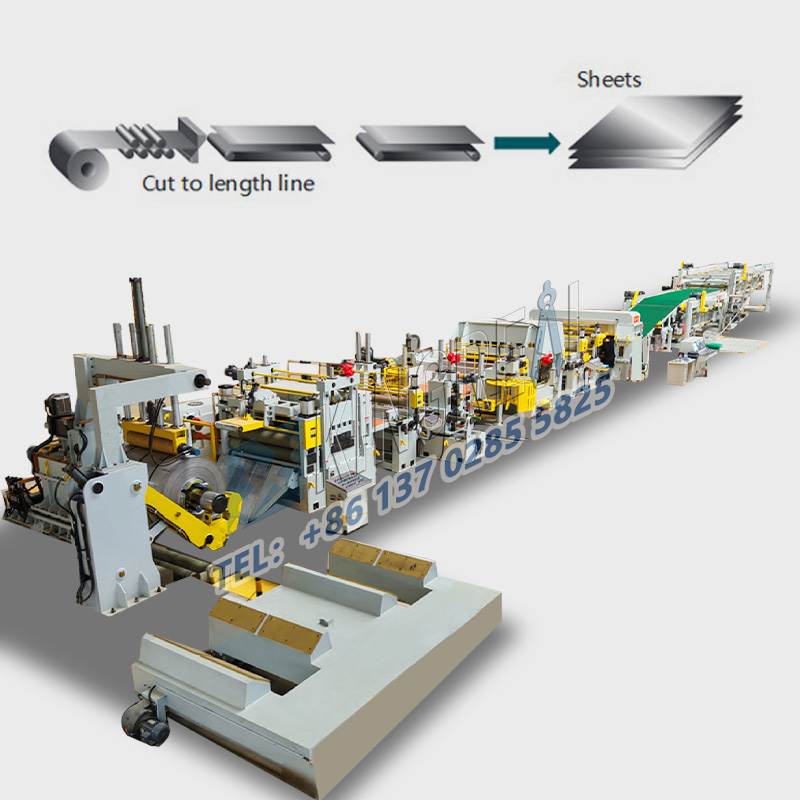

Tekercses kocsi → Decoiler → Csípős adagolóhenger adagolás → Nagy pontosságú szintezőberendezés → Fix hosszúságú vágás → Kirakóasztal / Automatikus rakodóasztal
|
A tekercsek anyaga |
Krómacél, horganyzott vaslemez, horganyzott alumíniumlemez
|
|
Tekercsvastagság |
0,12-20 mm
|
|
CoilWidth |
≤1300 mm
|
|
Tekercsazonosító |
Φ508mm
|
|
Tekercs OD |
Φ1600mm
|
|
MaxCoilWeight |
10.000 kg |
|
Etetési pontosság |
Hossz 1000±0,3mm, Átló 1000±0,5mm |
|
Vágás a vonal sebességére |
0-80m/perc állítható |
|
Pneumatikus specifikáció |
5 kg/cm² |
|
Stacker Méretek |
Minimális szélesség 500 mm, maximális szélesség 1300 mm; Minimális hossz 1200 mm, max |
|
Egyéb Méret |
Hosszúság: 5000 mm; Magasság: 20-400 mm
|
|
Etetési és nyírási sebesség |
1m≤30m/perc vagy a termék hosszától függ
|
|
Gépirány |
balról jobbra (megerősítés alatt) |
|
Teljes telepítési teljesítmény |
Körülbelül 35 kW
|

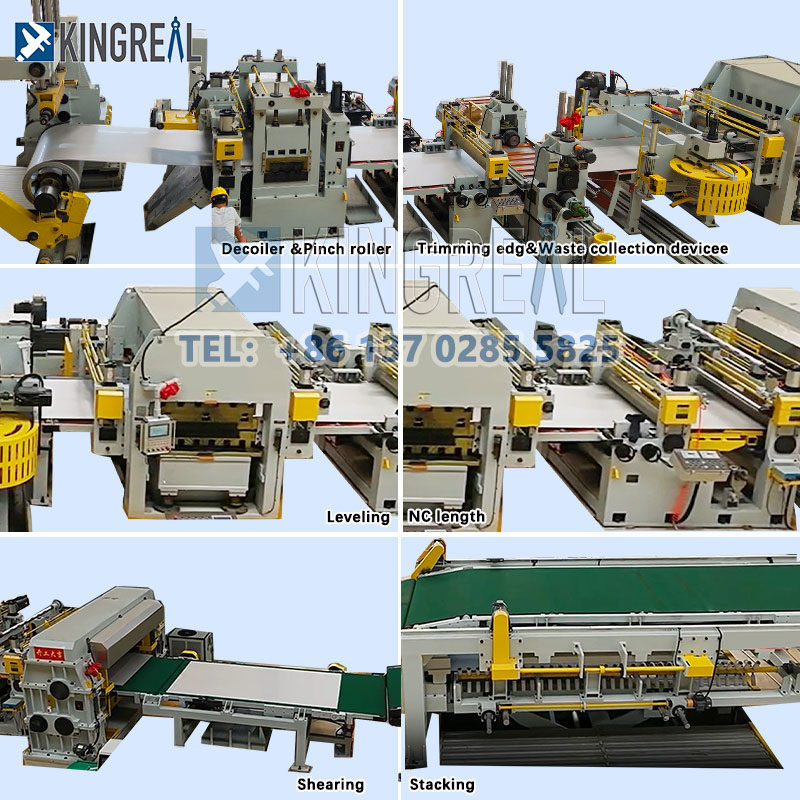

- Tekercses kocsi
- Hidraulikus decoiler
- Bejárati útmutató
- Négy/hat magas szintezőgép
- Gyűrűs híd
- Oldalsó vezetőtárcsa
- CNC szervo adagoló egyengető gép
- Mérőrendszer
- Nyírógép
- Szállítóasztal
- Pneumatikus ürítő berendezés
- Hidraulikus emelőasztal
- Autó lerakása
- Hidraulikus rendszer
- Pneumatikus rendszer
- Elektromos rendszer PLC vezérlés
Funkció: Anyag kiegyenlítésére és fix hosszúságú adagolására szolgál.
Fő szerkezet: szintező görgő, elektromos alkatrész, ellennyomó görgő egység, adagoló és ürítő támasztó ülés szerelvény.
Szintező henger: A Gcr15 Heat Treatment acélt hűtjük és edzzük, majd nagyfrekvenciás kezeléssel feldolgozzuk. Kétszeri galvanizálás és hengeres csiszolás után a felület fényes, nyomok nélkül, a keménység pedig eléri a HRC62 fokot vagy még többet. A szintezőtengely átmérője ø100mm. Állítsa be kézzel a csigakereket a szintezőgörgő felemeléséhez.
Funkció: Fix hosszúságú anyagok vágására szolgál.
Fő szerkezet: főváz, penge, pneumatikus tengelykapcsoló, elektromos alkatrész stb.
Főváz: A teljes keret kiváló minőségű szén szerkezeti acéllal hegesztett, hegesztés után lágyított.
Penge: A penge Cr12 anyagból készült, a hőkezelési keménység eléri a HRC62 fokot, a négyoldalú vágóél cserélhető.
Pneumatikus tengelykapcsoló szerkezet: a hagyományos mechanikus fékezési mód megváltoztatása, alacsony zajszint, hosszú élettartam és pontosság.
Funkció: Anyagszállításra szolgál.
Fő szerkezet: keret, hidraulikus rendszer, ürítő gördülő platform stb.
Keret: Szénacéllal hegesztett, amely stabil és szilárd. Ollós kivitel, a henger feszített és megemelt.
Felemelő platform az ürítéshez: Az olajmotor meghajtja a sebességváltó lánckerekét, hogy a dob forogjon, és továbbítsa az anyagkibocsátást.
A hosszra vágott lemezgép sebessége: A KINGREAL STEEL SLITTER a vevői igények alapján a hosszra vágott lemezgyártási megoldásokat kínálja, amelyek megfelelnek a hosszra vágott lemezgépek különböző sebességi fokozatainak. Például a KINGREAL STEEL SLITTER különféle tekercsvágó gépeket, rakás- és nyírórendszereket kínál. A KINGREAL STEEL SLITTER általános méretre vágott fémlemez gyártási sebessége 80 m/perc és 50 m/perc.
A méretre vágott fémlemez gép nyírási módszere: A KINGREAL STEEL SLITTER különféle nyírórendszereket tud tervezni a hosszra vágott fémlemezekhez, pl.légnyíró hosszra vágott vonal, forgó nyírásvonalra vágva, lengőnyírásvonalra vágva, ésfix nyírásvonalra vágva.
A méretre vágott fémlemezek anyagvastagsága: A KINGREAL STEEL SLITTER személyre szabhatja a hosszra vágott fémlemezeket az ügyfelek gyártási igényei alapján. KINGREAL ACÉL VÁGÓhosszúságú vonalakra vágott fénymérő0,2-3mm-es tekercseket képes kezelni, KINGREAL STEEL SLITTERközepes méretű vágott vonalak0,3-6mm-től, és KINGREAL STEEL SLITTERnehéz nyomtávra vágott vonalak6-25 mm között.
Hosszra vágott lemezgép ára: A KINGREAL STEEL SLITTER az ártól függően tud alkatrészeket tervezni különböző hosszra vágott vonalparaméterekhez és teljesítményhez. Például hurkos vagy gödörnyíró egységek adhatók hozzá a KINGREAL STEEL SLITTER hosszra vágott fémlemez géphez; a hosszra vágott lemezsor felszerelhető két szintezővel, két rakodóasztallal stb.; és a kompakt és gazdaságos fémlemez méretre vágott gépi megoldásai is testreszabhatók az ügyfelek számára.

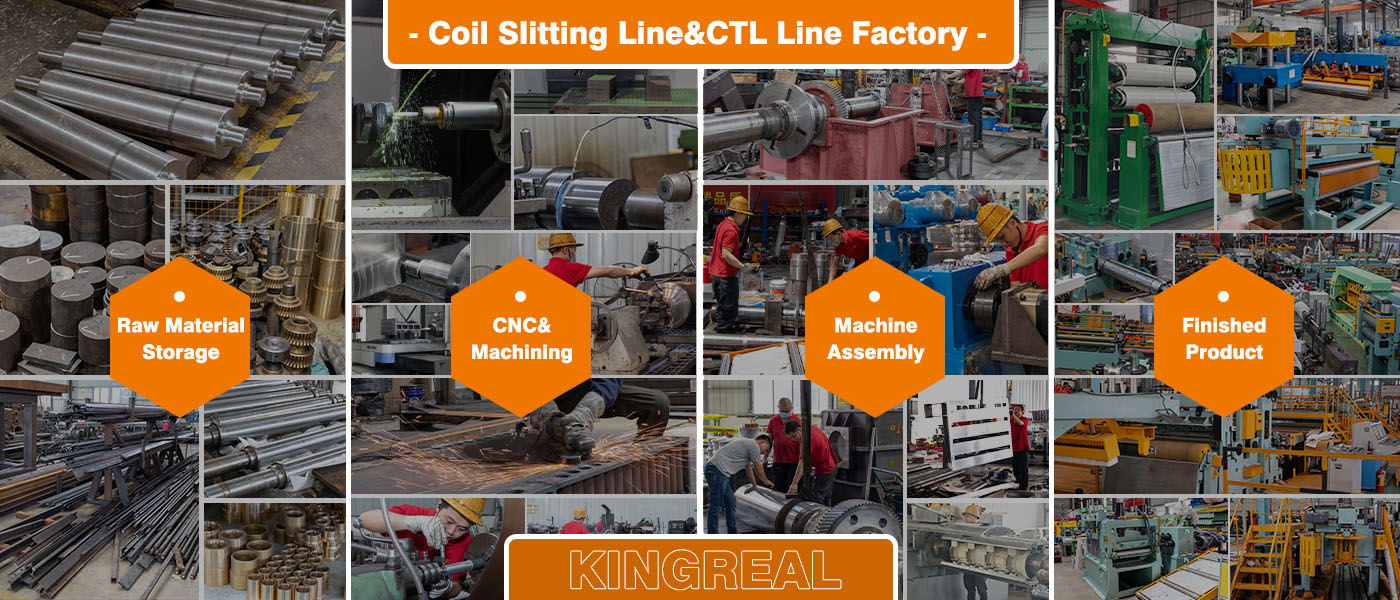

A KINGREAL STEEL SLITTER szigorú minőség-ellenőrzési folyamatot hozott létre annak biztosítására, hogy minden gyártási lépés megfeleljen a szabványoknak és követelményeknek. Ez magában foglalja a nyersanyagbeszerzést, a gyártási folyamatot, az összeszerelést, a tesztelést stb. Annak biztosítása, hogy a méretre vágott fémlemez gép minden része megfeleljen a minőségi előírásoknak.
A KINGREAL STEEL SLITTER hosszra vágott fémlemez vonal is átment a nemzetközi CE tanúsítványon.
1, Mi az a rozsdamentes acél hosszra vágott gép?
A rozsdamentes acél méretre vágott gép nélkülözhetetlen gyártóberendezés a fémfeldolgozó iparban. Főleg fémtekercsek vízszintes vágására és a szükséges szélességre vagy hosszúságra történő vágására szolgál.
A forgó nyírógépet főként fémtekercsek, például réz, rozsdamentes acél, alumínium és vas precíziós szintezésére és pontos vágására használják. Ennek a hosszra vágott forgó nyíróvonalnak az az egyedülálló előnye, hogy a gép leállítása nélkül tud vágni, elkerülve az apró bemélyedéseket, amelyeket a forgó nyírógép vágási leállítása okoz.
3,Hogyan vágja le a légynyírást a vonalra?
A hosszra vágott légynyíró zsinór a KINGREAL STEEL SLITTER funkcióval ellátott gép. A nagy pontosságú és nagy sebességű hosszra vágott zsinórtechnológiát tekintve a KINGREAL STEEL SLITTER nem csak a vékony lemezek, a forgó ollók, a repülő ollónyíró gépek terén jártas, hanem a nagy és közepes igénybevételű hosszra vágott vonalakban is.
