A Kingreal Slitter precíziós vágása hosszúságú vonalra vágott vonalra, más néven a hosszúságú gépet, amelyet dekoiler, egyenesítő, hosszabbításhoz és a fém tekercsekhez kötve, a szükséges hosszúságú lapos lapokra használnak. A hideghengerelt és melegen hengerelt szénacél, szilícium acél, ónlemez, rozsdamentes acél és különféle fém anyagok feldolgozására alkalmas, bevont felületekkel, a hosszúságra és a kereszteződésre való vágáshoz.
Kingreal Slitter precíziós vágás hosszúságú vonal

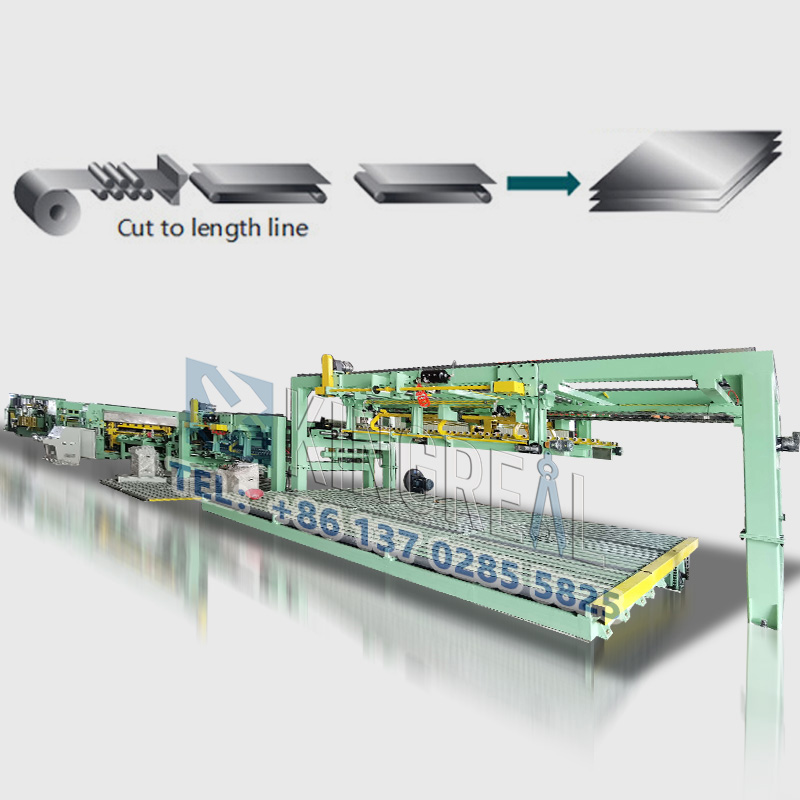

A precíziós és hosszúságú vonal elsősorban egy etető kocsiból, a nem megfelelő gépből, az etetési mechanizmusból, a nyírógépből, a szállítóberendezésekből és a halmozó berendezésekből áll. A vágott és hosszúságú gépet egy hálógéppel lehet felszerelni, hogy a lemez anyagot a kívánt szélességre vágja, hossz-specifikus nyírást hajtson végre és rakja az anyagot. A nagy precíziós hosszúságú gép egy nagyteljesítményű, integráló gép, villamos energia és hidraulika. Nagyszerű automatizálás, egyszerű és megbízható működéssel, nagy hosszúságú pontossággal, kiváló lapos lapossággal és ügyes rakással rendelkezik.
Vágja le a gép osztályozását
1. A fémlemez vastagsága alapján, amelyet hosszúra lehet vágni, az acélvágás hosszúságú vonalakra osztódnakKönnyű mérőhosszúságú vonalak (0,2–3,0 mm vastagság feldolgozása) ésNehéz nyomtávú vágás(A vastagság feldolgozása 6–25 mm).
2.rozsdamentes acél vágás hosszúságú vonalak,Hidegen hengerelt lemezhosszúságú vonalak, szilícium acél hosszúságra vágva és ónlemez hosszúságú berendezésekre vágva.
3. Az automatizálás mértékében azok besorolódnakTeljesen automatikus vágás hosszúságú vonalraés félig automatikus vágás hosszú gépre.
A precíziós hosszúságú gép alkotóeleme

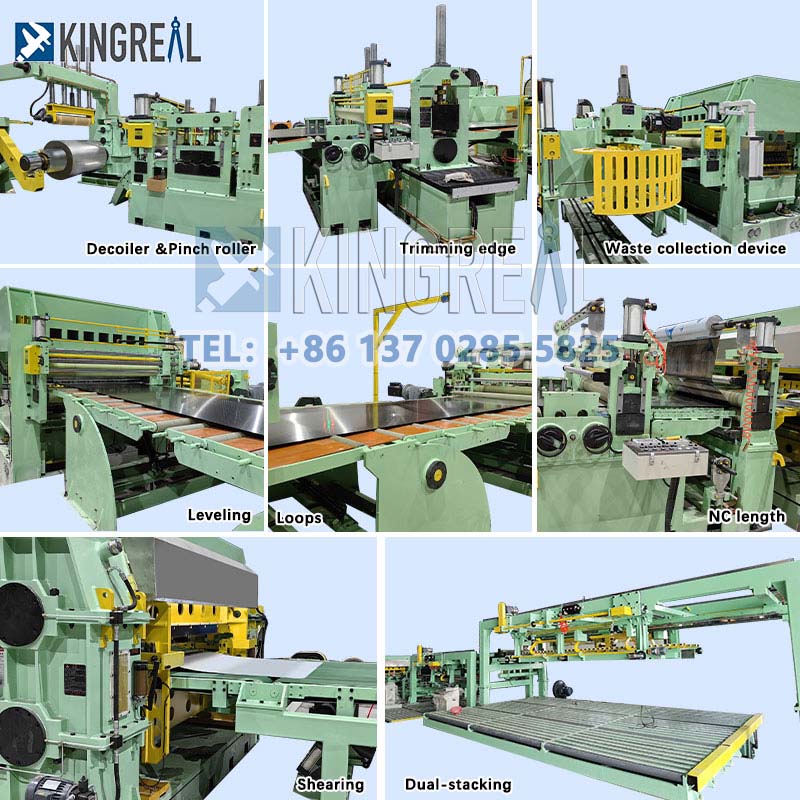

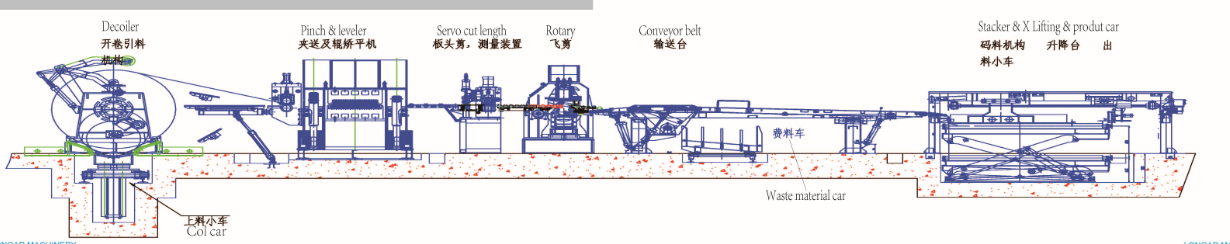

A precíziós és hosszúságú gép elsősorban egy rakodó kocsiból, az unalmasítóból, a kiegyenlítő gépből, az etetési mechanizmusból, a nyírógépből, a szállítóeszközből és a rakóeszközből áll. A gyártósor felszerelhető egy hálógéppel, hogy a lemez anyagot a kívánt szélességre vágja, hossz-specifikus vágást végezzen és rakja össze az anyagot. A hosszúságig tartó vonal egy nagyteljesítményű termék, integráló gépek, elektromos és hidraulika. Nagyszerű automatizálás, egyszerű és megbízható működés, nagy hosszúságú pontosság, kiváló lemezes anyagi laposság és ügyes rakás.
Jellemzői a precíziós vágáshoz hosszúra
"A vágás hosszúságú vonalának paramétereit a Kingreal Slitter tervezte és gyártja az ügyfelek gyártási követelményeinek megfelelően, támogatva a magas testreszabott tekercset a gépi megoldások tervezését."
Könnyű nyomtávú vágás hosszú vonalra vágva Közepes méretű vágott gép Nehéz nyomtávú vágás vonal Vágó rendszer Mechanikus megállás/indítás, forgó vagy repülő nyíró Mechanikus, forgó és repülő nyíró Hidraulikus és repülő nyíró Max. Vastagság Max. Szélesség Max. Súly Max. Sebesség
6 mm
8 mm
25 mm
1800 mm
2000 mm
2600 mm
20T
40T
50T
20-80 m/perc
20-80 m/perc
20-80 m/perc
|

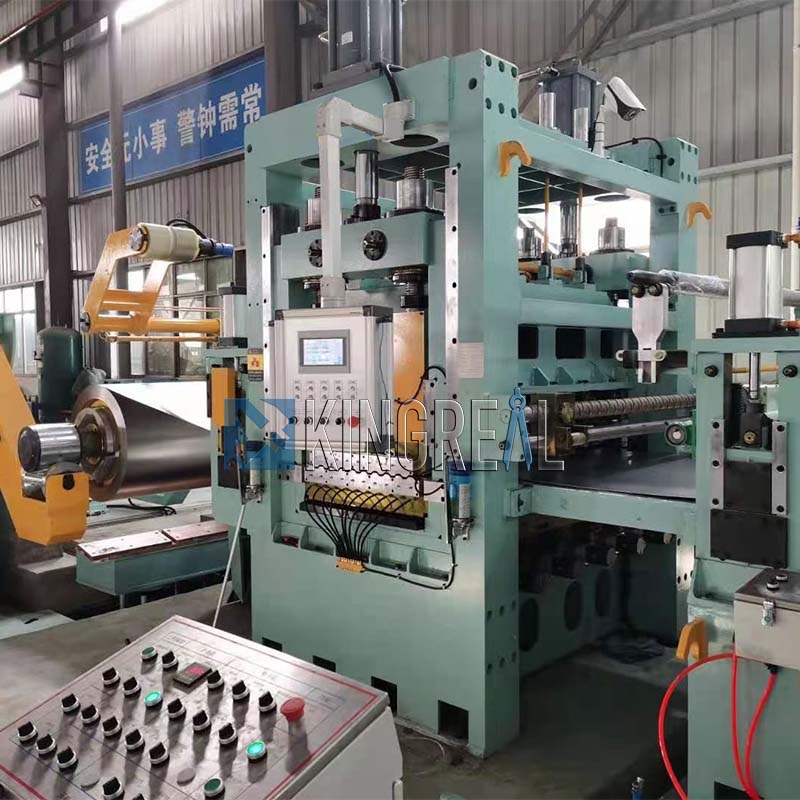

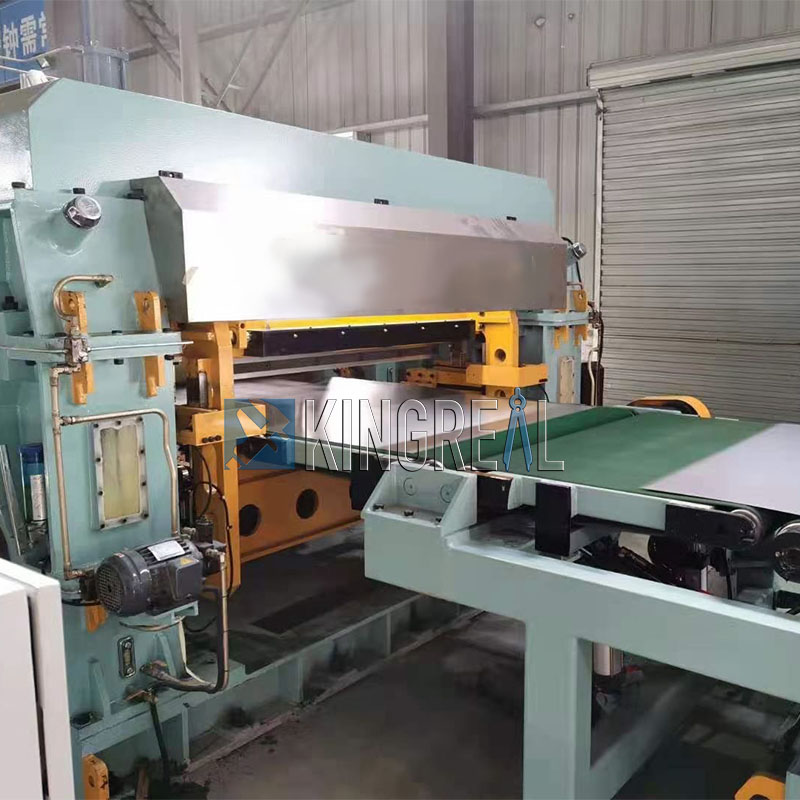

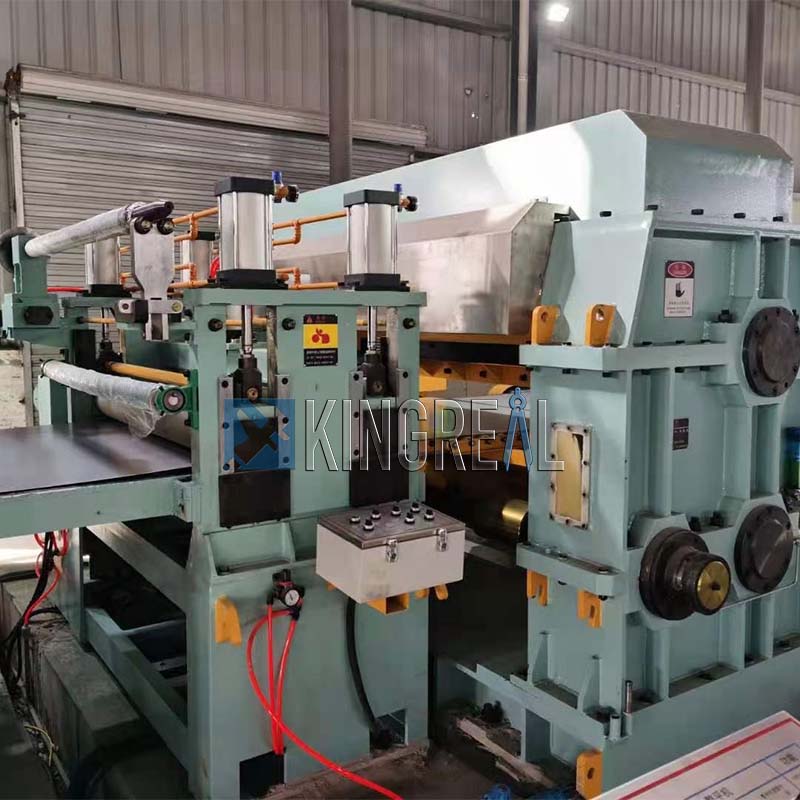

1/A vágás hosszúságú gép egy hidraulikus vagy szervo meghajtó rendszert használ, egy nagy rigási C-típusú keretszerkezetgel kombinálva, hogy a vágási műveleteket pontossággal hajtsák végre a 0,01 mm-es tartományon belül.
2/A vágás hosszúságú gépi kettős szervo -táplálékrendszere, egy forgó kódolóval kombinálva, ± 0,05 mm táplálkozási pontosságot ér el. A hidraulikus pufferkészülék csökkenti a vágási rezgést, biztosítva a sima, tükörszerű felületet.

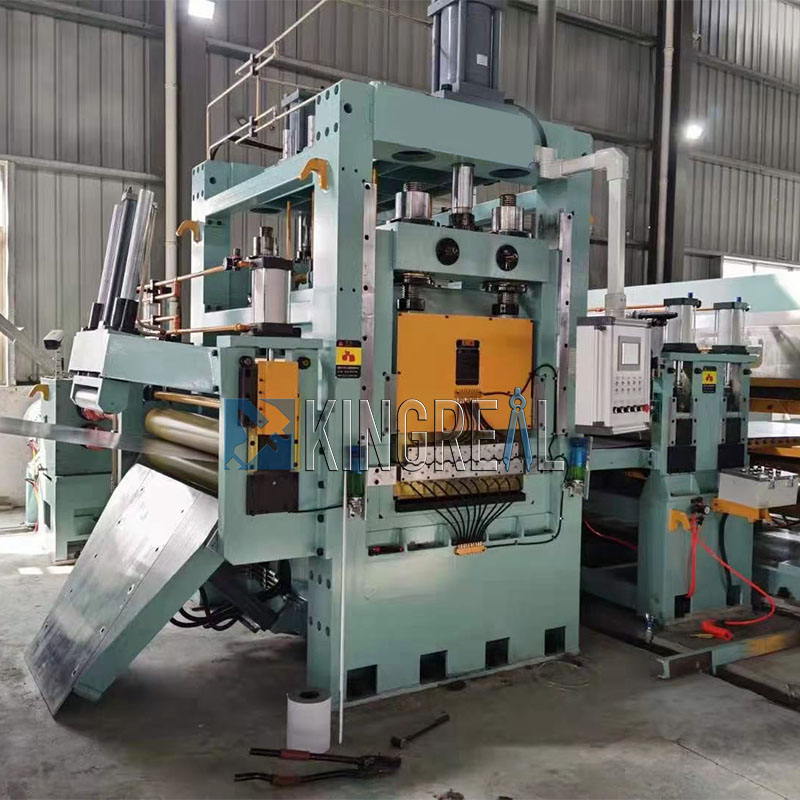

3/A Hosszúságra vágott gép egy hat gördülő szintezőgépet használ, hogy a lap anyag lapos és hibákatól mentes legyen. 3/A vágás hosszúságú gépet egy hulladékvágó eszközzel van felszerelve, amely szépen elválasztja az él anyagokat.
4/Vágás hosszúságú gép: Az automatikus egymásra rakási rendszer szépen rendezi a késztermékeket az előre beállított minták szerint. |
 |
1/ Hogyan válassza ki a verem eszközt a hosszúságra vágott géphez?

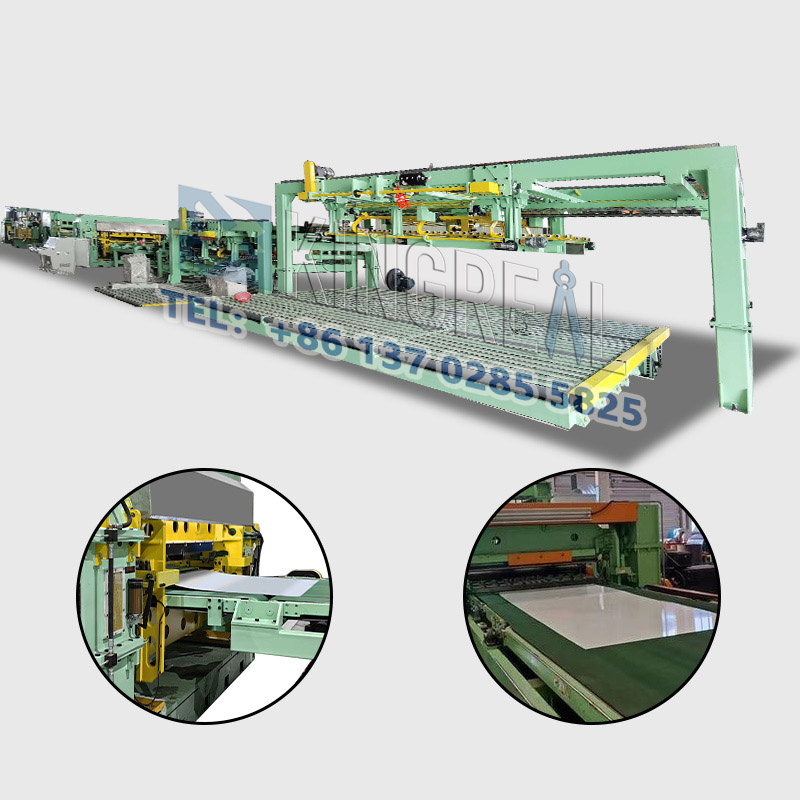

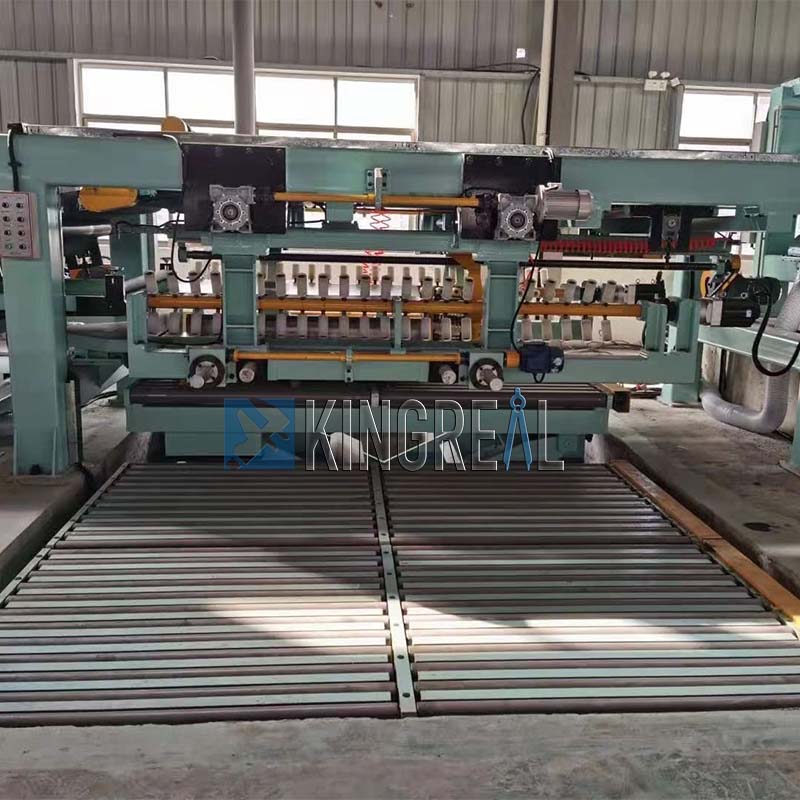

A vágás-hosszúságú vonal automatikus egymásra rakási rendszere két szerkezeti konfigurációban kapható: a portál típusú halmozás és a nyílt típusú rakás.
A portál típusú szerkezet görgős szállítószalagokkal és ütőeszközökkel rendelkezik, amelyek lehetővé teszik a görgős szállítószalagok vagy szállítószalagok által továbbított acéllemezeket, hogy szépen rakják be a szállítószalagú laposágyra vagy a hidraulikus emelő teherautókra. Pneumatikus fújási rendszerrel van felszerelve, hogy hatékonyan megakadályozzák a lemez karcolását.
A bal és jobb oldali anyagvezetőkkel és egy pneumatikus veréskészülékkel felszerelt nyílt típusú szerkezet a szállítóhengerek vagy a szállítószalag által a hidraulikus emelőplatformra szállított acéllemezeket rakhatja.
2/Hogyan lehet bekapcsolni a precíziós vágást a hosszúsághoz?
a. Mielőtt elindítja a hosszúságig tartó vonalat, ellenőriznie kell, hogy a szerszámgép-fogantyúk és a mozgó alkatrészek megfelelően működnek-e.

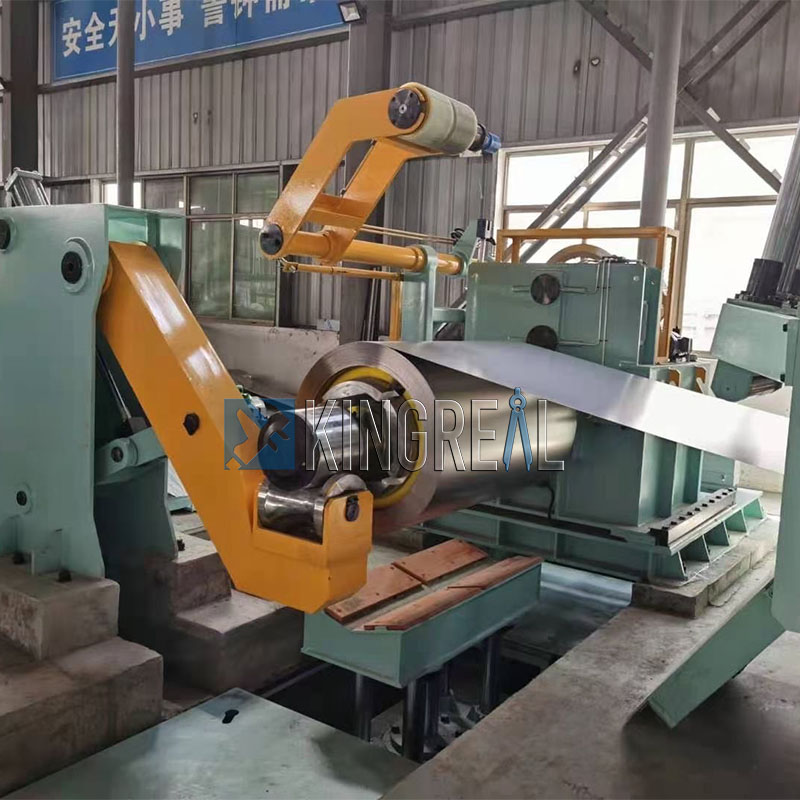

b. A fém tekercseket megfelelően be kell szorítani és rögzíteni kell, és ellenőriznie kell, hogy a kiegyenlítő és az egyenesítő berendezés egyszerre van -e beállítva.
c. Az anyag betöltése után ellenőriznie kell a középső pozíciót, és ellenőriznie kell, hogy a lyuk távolsága helyes -e.
d. A sebesség megváltoztatásához meg kell állítania a gépet. Amikor a hosszúságig tartó gép fut, nem szabad a kezével megérinteni az anyagot, és nem szabad megérinteni a penész vagy a motort.
e. Ne helyezzen szerszámokat, mérőeszközöket, kesztyűt vagy más elemeket a szerszámgép síneken vagy formákon.
f. Ne hagyja el a szerszámgépet az indítás után; működjön teljes koncentrációval.
3/Mi a precíziós vágás a hosszúsághoz?
Az autóiparban a kivágott vonalak a nagy szilárdságú acéllemezeket az autó karosszériakereteire vághatják; Az új energiaiparban a kivágott gépek használhatók a szilícium acéllemezek pontos vágására a motormagokhoz.
A precíziós és hosszúságú gépek olyan ipari berendezések, amelyek kombinálják a mechanikai pontosságot, az elektromos intelligenciát és a hidraulikus stabilitást, és az intelligens gyártás korszakában a fém formázási folyamatok referenciaértékévé váltak.
 |
 |
 |
 |
