A CR tekercs hosszra vágott videójának megjelenítése – KINGREAL SLITTER:

Hosszra vágott gyártósor leírása:

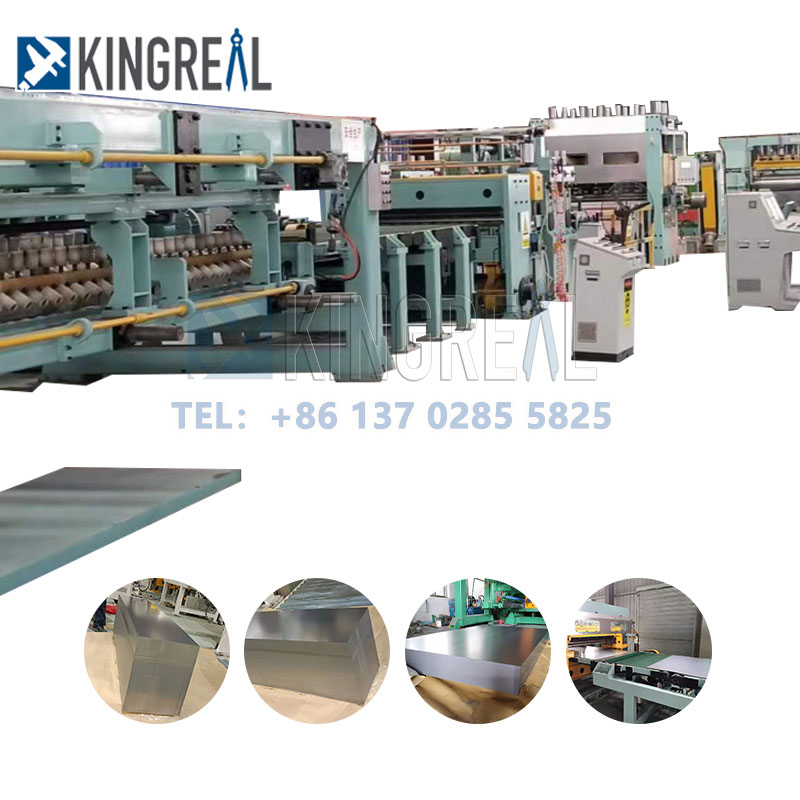

A KINGREAL SLITTER CR Coil Cut To Length Line egy méretre vágott vonal, amelyet kifejezetten az eredeti tekercsből származó fémtekercsek feldolgozására terveztek olyan folyamatok során, mint a letekercselés, szintezés, méretre vágás, vágás és halmozás, hogy meghatározott hosszúságú fémlemezt kapjanak. Megfelel ügyfeleink különböző gyártási követelményeinek:

-Nyersanyag:

Melegen hengerelt acél, hidegen hengerelt acél, horganyzott acél, színezett acél, nagy szilárdságú acél, rozsdamentes acél, alumínium, réz és ötvözetek;

- Vastagság tartomány:

Fényfelszerelés: 0,3-3MM.

Tekniset tiedot:

Lapvastagság

Munkafolyamat:

metal cut to length machine

Rakodókocsi -- Hidraulikus visszacsavaró -- Hidraulikus préselés és vezetés -- Nagy pontosságú kiegyenesítő -- Hosszra vágó gép -- Automatikus targonca -- Elektromos vezérlőrendszer -- Hidraulikus rendszer

Konfigurációs lehetőségek a vonalra vágáshoz:

Emelkedő és zsugorodó rendszer: Az ék alakú csúszka és az orsón lévő csúszó fészek az emelkedő és zsugorodó henger által biztosított feszültség révén elmozdulást hoz létre, így valósítja meg az emelkedést.

A méretre vágott vonal képes a különböző alkatrészek kombinálására az ügyfél igényei szerint a fémtekercsek feldolgozásához és gyártásához, és minden soron figyelembe kell venni a tekercsek nyersanyagát, vastagságát és feldolgozási igényeit, hogy illeszkedjenek az alkatrészekhez. A leggyakoribb opcionális rész:

- Egyenesítő gép

Precíziós szintezés; durva szintezés; kettős szintezők

A vágási vonalon található egyengetőgép kulcsfontosságú eszköz az olyan alakhibák kijavítására, mint a fémlemezek, rudak vagy csövek hajlítása és csavarodása hengerlés, vágás vagy szállítás közben. A lemezt a nyírógép előtt kiegyenesítik, hogy biztosítsák az egyenletes nyírási hosszt, elkerüljék az anyaghajlítás okozta méretezési hibákat, és biztosítsák, hogy az anyag egyenes legyen a hosszra vágott nyírás előtt, ezáltal javítva a nyírási pontosságot és a késztermék minőségét.

- Vágóeszköz

A vágott vonalban a vágóeszköz olyan eszköz, amellyel a fémlemez széléről eltávolítják a sorját, egyenetlenséget vagy felesleges anyagot a lemez élminőségének javítása és a méretpontossági követelmények teljesítése érdekében.

- Automatikus halmozás

A vágási vonalon található egyengetőgép kulcsfontosságú eszköz az olyan alakhibák kijavítására, mint a fémlemezek, rudak vagy csövek hajlítása és csavarodása hengerlés, vágás vagy szállítás közben. A lemezt a nyírógép előtt kiegyenesítik, hogy biztosítsák az egyenletes nyírási hosszt, elkerüljék az anyaghajlítás okozta méretezési hibákat, és biztosítsák, hogy az anyag egyenes legyen a hosszra vágott nyírás előtt, ezáltal javítva a nyírási pontosságot és a késztermék minőségét.

Műszaki előírás:

Nyersanyag	GI, CR, CS
Lapvastagság	0,3-4,0 mm
Lapszélesség	500-2000 mm
A tekercs külső átmérője	≤φ2200 mm
A tekercs belső átmérője	508mm; 610mm
Vágási sebesség	0-60 m/perc (állítható)
Menetelési sebesség	0-15 m/perc
Hatalom	380V/50Hz/3Ph
Teljes teljesítmény	~200Kw

Főbb komponensek részletei:

Vágott vonal Decoiler

Ennek a berendezésnek a segítségével a teherhordó acél tekercs befogható és kinyitható a feszítő-letekercselés funkció elérése érdekében. A váztest, az orsó, az erőátviteli rendszer, a présanyag-rendszer, a feszítőrendszer, a kenőrendszer és a hidraulikus rendszer alkotórészei.

Hajtásmechanizmus: A tengelykapcsoló mechanizmus megvalósítja a teljesítmény szétválasztását a normál letekercselés és az anyag passzív kisütése során. A letekercselő orsóját a motor forgásba tolja, megvalósítva az acéltekercs kibontását és a fej betáplálását.

Emelkedő és zsugorodó rendszer: Az ék alakú csúszka és az orsón lévő csúszó fészek az emelkedő és zsugorodó henger által biztosított feszültség révén elmozdulást hoz létre, így valósítja meg az emelkedést.

Hosszra vágott nagy pontosságú szintezőgép

Felépítés és rendeltetés: Az egyenetlen acéllemez szintezés a rendeltetése. A szintezőgép hatrétegű görgős konstrukciót használ. A legjobb kiegyenlítő hatás elérése érdekében minden kiegyenlítő hengert precíziós esztergálással, temperálással, krómozással és köszörüléssel kezelnek. Az univerzális tengelykapcsolóval az elosztó hajtómű önállóan hajtja meg a szintező görgőket, így az egyetlen gép előre és hátra is foroghat.

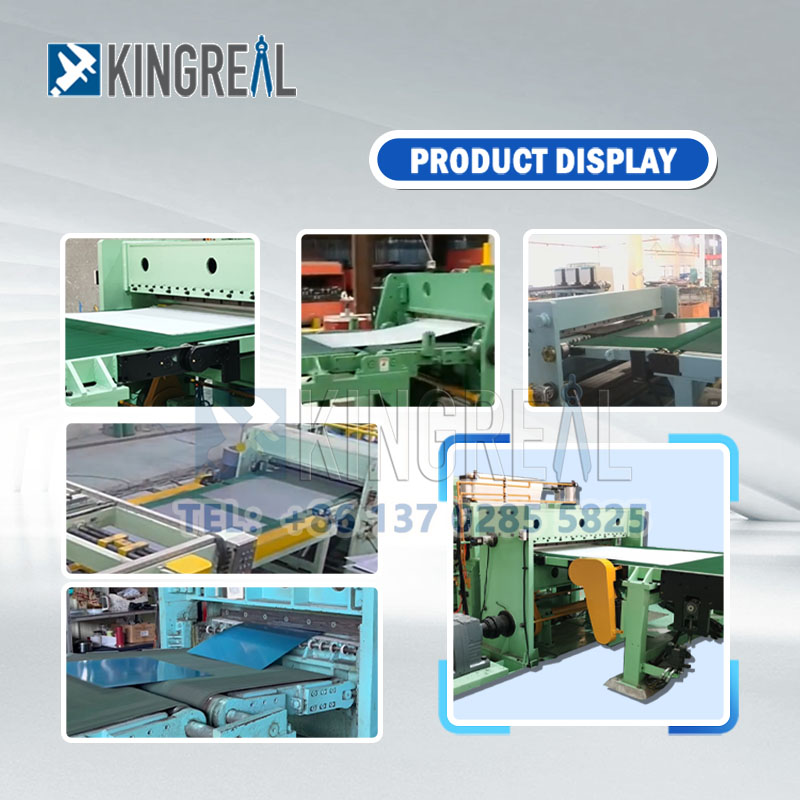

Hosszra vágott gép

1. Az egység berendezésének súlya: több mint 600 tonna, összetett szerkezet, gyártási nehézség, nagy összeszerelési pontosság, magas szintű automatizálási vezérlés.

2. Nyírópengék párhuzamossága: A 0,1 mm-es párhuzamosság garantált a felső és az alsó nyírópengéken, maximum 5,2 m hosszúságban.

3. Nyírólap hézag: a minimális 0,45 mm-es nyírólap-hézag a biztonságos és stabil nyírás érdekében.

4. Vágási idő és pontosság: 3,6 másodperc tiszta nyírási idő alatt 50 mm vastag, 5 méter széles acéllemezhez a nagy pontosságú, kiváló minőségű nyírásért

Rendkívül merev, alacsony deformációjú keretfunkciók, amelyek stabil nyírást biztosítanak és drámaian javítják a nyírási minőséget.

Túl kiegyensúlyozott oszcilláló görgős szállítószalag technológia független meghajtással csökkenti az acéllemez hajlítási deformációját és javítja a nyírási minőséget. Vékony olajkenő szerkezet, olajpalota tömítés védelme és önkenő anyag alkalmazása a szerkezet egyszerűsítésére és a kopó alkatrészek élettartamának javítására.
