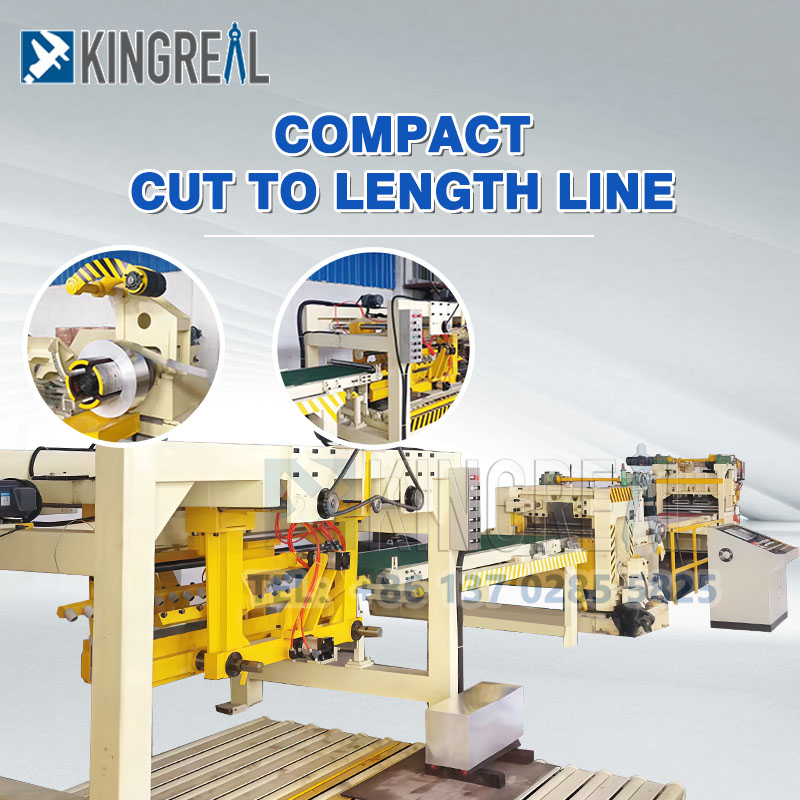

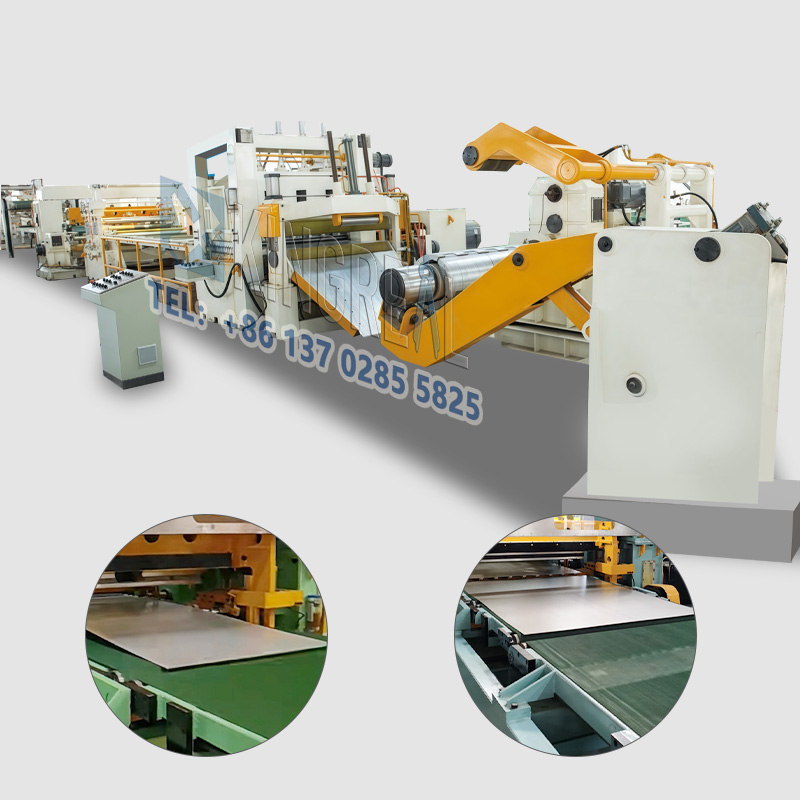

A KINGREAL STEEL SLITTER kompakt méretre vágott gépet kisüzemi gyártásra és viszonylag alacsony hatékonysági követelményekkel rendelkező ügyfelekre tervezték. A kompakt méretre vágott gép 20 m/perc maximális gyártási sebességgel büszkélkedhet, sebessége pedig az egyedi gyártási igényekhez állítható, így a gép rugalmasan alkalmazkodik a változó gyártási forgatókönyvekhez. Ezek a kompakt, méretre vágott vonalak kiemelkedő teljesítményt és nagyobb rugalmasságot kínálnak.
|
A vágóállomás egy kompakt méretre vágott gép központi eleme, és közvetlenül kapcsolódik a termék vágási minőségéhez. A KINGREAL STEEL SLITTER különféle nyírási módszereket kínál ügyfeleinek, beleértve a repülő nyírást, lengőnyírást, forgó nyírást és fix nyírást, hogy megfeleljen a különböző formájú és méretű vágások igényeinek. Az ügyfelek egyedi gyártási feladataik alapján testreszabhatják a nyírási módszert az optimális termelési hatékonyság elérése érdekében.
A kompakt méretre vágott gép 20 m/perc maximális gyártási sebességgel büszkélkedhet, sebessége pedig az adott termelési igényekhez igazítható, így a gép rugalmasan alkalmazkodik a változó gyártási forgatókönyvekhez. Ezek a kompakt, méretre vágott vonalak kiemelkedő teljesítményt és nagyobb rugalmasságot kínálnak. |
 |
|
Halmozási méretek |
CR acél, krómacél, horganyzott vas, horganyzott alumínium stb |
|
Anyagvastagság |
0,5-3,0 mm |
|
Anyagszélesség |
≤1500 mm |
|
Maximális tekercs tömeg |
10.000 kg |
|
Etetési pontosság |
Hossz 1000±0,3mm, Átló 2000±0,5mm |
|
Gyártási sebesség |
Etetési és nyírási sebesség |
|
Halmozási méretek |
Minimális szélesség 500 mm, Max szélesség 1500 mm; Minimális hossz 600 mm, maximális hossz 3000 mm |
|
Etetési és nyírási sebesség |
1m≤20m/perc vagy a termék hosszától függ |

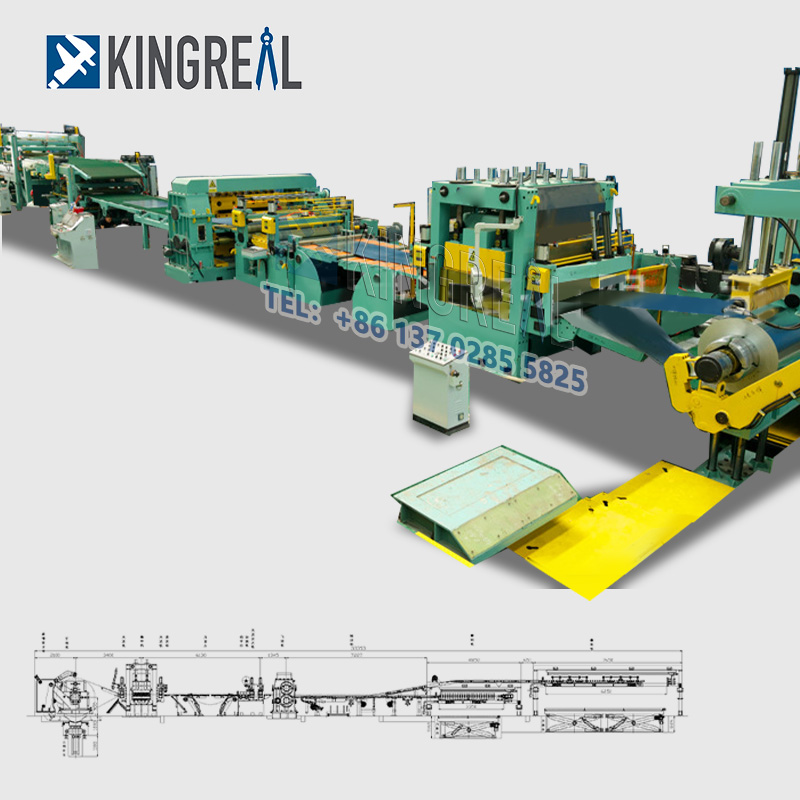

1. Automatizált kompakt vágási vonal
A KINGREAL STEEL SLITTER kompakt méretre vágó gép magas szintű automatizálással rendelkezik, képes előre beállított mennyiségre és bármilyen hosszúságra vágni. A kezelés rendkívül egyszerű; a felhasználó egyszerűen megadja a szükséges paramétereket a PLC vezérlőpulton keresztül, és a rendszer automatikusan befejezi a teljes gyártási folyamatot. Ezenkívül a kódoló jel visszajelzése valós időben mutatja a termék hosszát, biztosítva, hogy minden vágott fémlemez megfeleljen az előírásoknak.
A PLC vezérlőpanel a kész tekercs teljes hosszának kiszámításában is segít, megkönnyítve a gyártásmenedzsmentet és az adatnaplózást. Ez a nagymértékben automatizált kialakítás jelentősen csökkenti a kézi beavatkozás szükségességét, javítva a gyártás konzisztenciáját és hatékonyságát.
2. Hatékony kompakt vágási vonal működés
A KINGREAL STEEL SLITTER kompakt méretre vágott gépet a hatékonyságot szem előtt tartva tervezték. A nagy teljesítményű hidraulikus és hűtőrendszerekkel felszerelve biztosítja, hogy a kompakt hosszra vágás 20-22 órás folyamatos működés mellett is stabil maradjon. Ez ideálissá teszi a nagy teljesítményt és nagy gyártási sebességet igénylő acélgyártó üzemek számára.
A kompakt hosszra vágás során használt ötvözött acél görgők precíziós CNC gépekkel vannak megmunkálva, és kemény krómozottak a fokozott kopásállóság és hosszú élettartam érdekében. Az SKD11 acélból készült és 55-60 HRC keménységig hőkezelt nyírópengék garantálják a borotvaélt a teljes vágási művelet során. Ez garantálja a nagy lemezvágási pontosságot, a megfelelő szögeket és a minimális sorját, valamint a gyors nyírási műveleteket a kompakt méretre vágott gépnél.
 |
 |
A KINGREAL STEEL SLITTER ügyfelei egyedi igényeinek jobb kielégítése érdekében a KINGREAL STEEL SLITTER testreszabott gyártási megoldásokat kínál kompakt méretre vágott gépekhez. A tervezési folyamat során a KINGREAL STEEL SLITTER személyre szabja az egyes gépelemeket az ügyfél egyedi gyártási követelményei alapján:
(1) Decoiler kompakt vágáshoz
A kompakt méretre vágott gép első lépése a decoiler, amelynek hatékonysága és a következő eljárások minősége a teljesítményétől függ. Az ügyfelek bizonyos igényeinek kielégítésére tervezett KINGREAL STEEL SLITTER decoilátorok különböző tekercsvastagságokhoz, súlyokhoz, belső és külső átmérőkhöz, valamint egyéb jellemzőkhöz igazíthatók. Az ügyfelek választhatnak egykarú vagy kétkarú decoiler opciót is, így kiválaszthatják a megfelelő decoiler-elrendezést gyártási követelményeiktől függően.
A meglehetősen kicsi tekercseket kezelő egykarú decoilerek egyszerűbb kialakításúak, és tökéletesek a kisebb műhelyek számára. A kétkarú decoilerek viszont jobban kezelik a nehezebb vagy nagyobb tekercseket, így nagyobb stabilitást és jobb gyártási hatékonyságot biztosítanak. Ezzel az adaptálható kialakítással a fogyasztók maximalizálhatják a helyhasználatot, minimálisra csökkenthetik a kompakt méretre vágott vonal lábnyomát, és garantálhatják a biztonságos és zökkenőmentes feltekercselést a gyártás során.
(2) Kiegyenlítő gép a kompakt vágáshoz
A szintezőgép a kompakt méretre vágott gép kritikus darabja a fémanyagok ideális síkságának eléréséhez. A vásárlók a kívánt lemezfelületi síkság alapján választhatják meg a hengerek számát és a szintezés mértékét a KINGREAL STEEL SLITTER kialakítással. A hengerek számának növelése javítja a szintezési eredményeket; így a szintezési tűrés az illeszkedésnek megfelelően módosítható.
A kihívást jelentő felhasználási területeken, például az autóiparban, a szintezőgép több hengerrel is beállítható, hogy garantálja a felület síkságát az ipari követelményeknek megfelelően. Az ügyfelek kevesebb hengert választhatnak olyan alkalmazásokhoz, amelyeknél kevesebb síkságra van szükség, így csökkentve a kompakt vágási vonal költségeit. Ezenkívül a szintezőgép kialakítása lehetővé teszi a felhasználók számára, hogy a változó tekercsvastagságokhoz optimalizáljanak, így biztosítva az ideális szintezési eredményt a különböző anyagú és vastagságú anyagokhoz.
(3) Vágóállomás kompakt vágáshoz
A kihívást jelentő felhasználási területeken, például az autóiparban, a szintezőgép több hengerrel is beállítható, hogy garantálja a felület síkságát az ipari követelményeknek megfelelően. Az ügyfelek kevesebb hengert választhatnak olyan alkalmazásokhoz, amelyeknél kevesebb síkságra van szükség, így csökkentve a kompakt vágási vonal költségeit. Ezenkívül a szintezőgép kialakítása lehetővé teszi a felhasználók számára, hogy a változó tekercsvastagságokhoz optimalizáljanak, így biztosítva az ideális szintezési eredményt a különböző anyagú és vastagságú anyagokhoz.
-Légynyírás: Ideális gyors vágáshoz, nagy vágási pontosságot tart fenn nagy gyártási sebesség mellett, így alkalmas nagy mennyiségű gyártásra.
- Lengőnyírás: Alkalmas összetett formák vágására, és rugalmasan megfelel a különféle vágási követelményeknek, különösen különféle formák, például téglalapok, trapézok és paralelogrammák előállításánál.
- Forgó nyírás: Forgó késeket használ a nyíráshoz, így alkalmasak nagy vágási szöget igénylő alkalmazásokhoz.
-Rögzített nyírás: Lassabb vágási sebességgel rendelkezik, és a feldolgozáshoz gépi állásidőre van szükség.
(4) Felrakó kompakt vágáshoz
A targoncák létfontosságú szerepet játszanak a kompakt méretre vágott gépek válogatásában és egymásra rakásában. A KINGREAL STEEL SLITTER targoncák testreszabhatók az ügyfelek gyártási igényeinek megfelelően. Az ügyfelek kiválaszthatják a megfelelő számú targoncát és azok kimeneti sebességét, hogy megfeleljenek a különböző termelési léptékű és ütemű szükségleteknek.
Például nagy volumenű gyártási környezetekben az ügyfeleknek több felrakógépre lehet szükségük a halmozás hatékonyságának javítása, a vágott fémlemezek gyors válogatásának biztosítása és az állásidő minimalizálása érdekében. A kisüzemi gyártás viszont egyetlen targoncát is választhat, ami csökkenti a kompakt méretre vágott vonal beruházási és üzemeltetési költségeit. Ezenkívül a targonca kialakítása figyelembe veszi a kezelés kényelmét is, lehetővé téve a dolgozók számára a késztermékek könnyű kezelését és rendszerezését, valamint a munka hatékonyságának javítását.
 |
 |
