A sztreccs kiegyenlítő hosszra vágott vonalakat kifejezetten fémlemezek és tekercsek egyengetésére tervezték, és a hosszra vágott fémgépekkel együtt is használhatók.
A hosszra vágott feszítő szintező egy olyan eszköz, amelyet kifejezetten fémlemezek és tekercsek kiegyenesítésére terveztek (beleértve a rozsdamentes acélt, acélt, melegen hengerelt acélt, alumíniumot és rezet). A Leveling Cut To Length Line mechanikai erőt használ a hibák, például hajlítások, csavarodások és vetemedések kijavítására, így egyenletes, egyenes és egyenletesen elosztott felületeket eredményez. A hordágyas kiegyenlítő gép egy vagy két irányban képes kiegyenesíteni az anyagokat, és könnyű kezelhetőséget, nagy hatékonyságot és nagy pontosságot biztosít. Alumíniumötvözet lemezek vagy tekercsek gyártása és feldolgozása során különböző okok miatt gyakran előfordulnak egyenetlenségek, amelyek szükségessé teszik a feszített kiegyenlítő hosszra vágott vonallal történő egyengetést. A kiegyenlítőgép javíthatja a fémanyag síkságát és felületi minőségét, hatékonyan csökkenti a törési arányt, és elkerüli az egyenetlen lemez- vagy tekercsanyag által okozott minőségi problémákat.
Általánosságban elmondható, hogy a hosszra vágott feszített szintező vonalak elengedhetetlen felszerelések a fémfeldolgozáshoz. Döntő szerepet játszanak a fémfeldolgozásban, javítják a fémanyagok pontosságát és minőségét, javítják a késztermékek felületi minőségét és mechanikai tulajdonságait, csökkentik a fémanyagokból készült későbbi termékek gyártási és felhasználási problémáinak valószínűségét, valamint javítják a gyártás hatékonyságát és a gazdasági előnyöket. Széles körű alkalmazási kilátásokkal rendelkeznek.

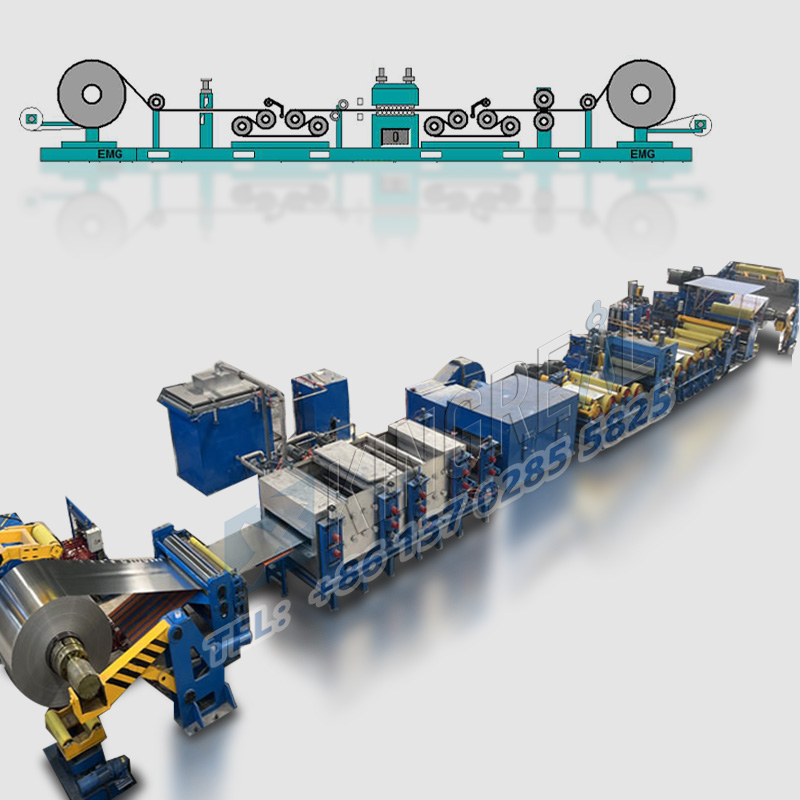

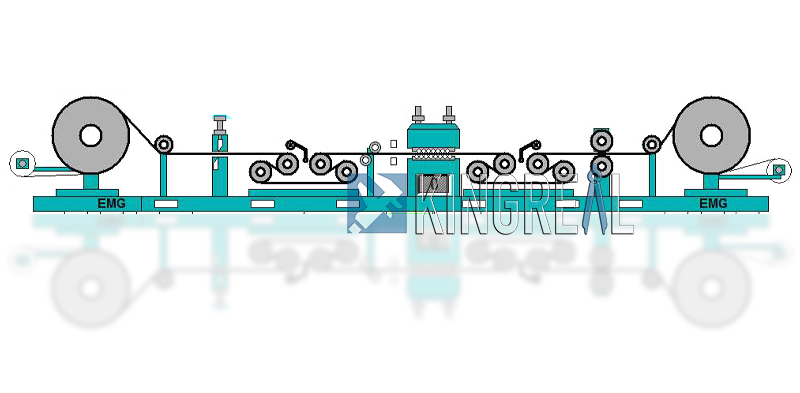

Lecsavaró - Csípőeszköz - Terménynyíró - Csípőgörgők - Bemeneti feszítőhenger készlet - Egyenesítő - Kilépő feszítőgörgő készlet - Kilépő terelőgörgők - Visszacsavaró
Tétel
1. modell
2. modell
3. modell
4. modell
5. modell
Maximális szintezési vastagság (mm)
2
2
3
3
6
Minimális szintezési vastagság (mm)
0.4
0.4
0.7
0.7
1.5
Maximális szintezési szélesség (mm)
1000
1250
1250
1500
1600
Anyag teherbírása (MPa)
240
240
235
235
240
Munkahenger átmérő (mm)
48
48
60
60
95
Munkahenger távolság (mm)
50
50
65
65
100
Hasított termékek száma (n)
21
21
19
19
13
A gép sebessége (m/perc)
6
6
7
7
10
Főmotor teljesítménye (kW)
7.5
7.5
11
15
37

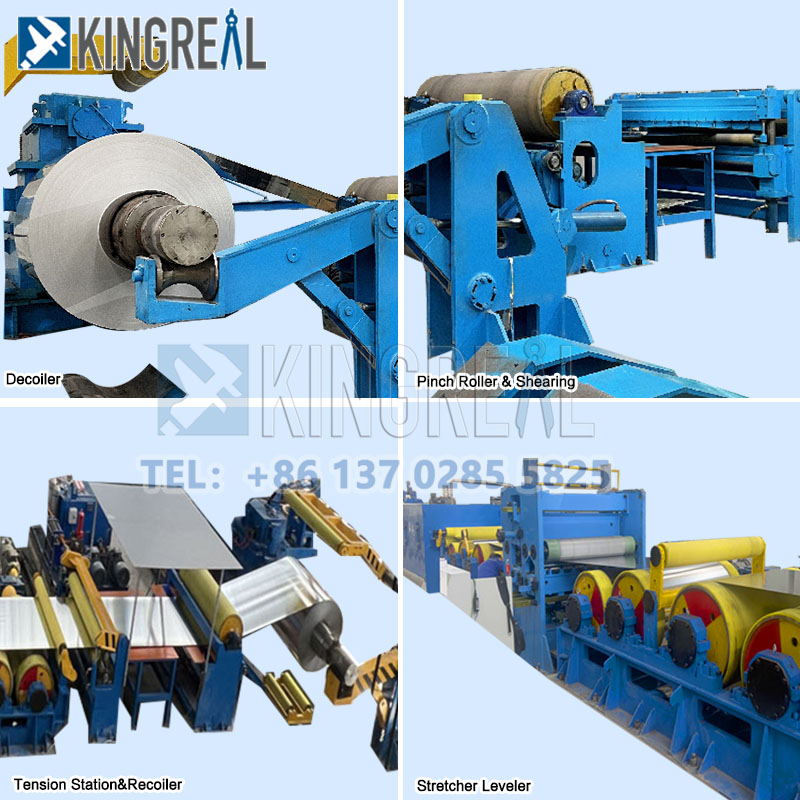

- Decoiler a sztreccs kiegyenlítéshez hosszvonalra vágva: Letekercseli a tekercset a későbbi feldolgozáshoz.
- Terményolló hordágyas kiegyenlítő géphez: A vágóolló a fémlemezek végeinek nyírására szolgál. Ha egy lap jelentős görbülést mutat, akkor szegmentálható, hogy csökkentse a nyírást a széleken és javítsa a hozamot.
A terménynyíró elsősorban egy faroktolóból, nyírótestből, pengeváltóból és oszcilláló görgős asztalból áll.
-Egyenesítő hordágykiegyenlítő géphez: Az egyengető elsősorban két feszítőhenger-készletből, egy központi hajlítógörgőből és egy szintezőhengerből áll.
Amikor a fémtekercs vagy lemez áthalad a szintezőn, a feszítőgörgők által kifejtett feszültség és a hajlítógörgők által kifejtett hajlítófeszültség egyesül.
Ez a kombinált feszültség hatására a szalag bizonyos mértékű képlékeny megnyúláson megy keresztül, amelyet azután a szintezőgörgők kiegyenlítenek.
Ez az egyengetési módszer kiváló minőségű egyengetést biztosít, és különféle fémanyagok kiegyenesítésére használható, beleértve a nagy szilárdságú szalagokat is.
- Bemeneti feszítőgörgő készlet és kilépő feszítőgörgő készlet hordágykiegyenlítő géphez: A két görgő között keletkező feszültség az egyengető szakasz feszültsége. Megakadályozza a szalag elhajlását, egyenes alakot tart, csökkenti a fém deformációs ellenállását és munkaképességét.
- Visszahúzó a sztreccs kiegyenlítéshez, hosszvonalra vágva: A kiegyenesített fém tekercs feltekercselt a könnyű távolsági szállítás és tárolás érdekében.
1. A szalag alakjának javítása
A hordágyas kiegyenlítő gép elsődleges feladata a fémszalag szalag alakjának javítása. A szalag nyújtásával és hajlításával hatékonyan kiküszöböli a hullámos hibákat, mint például az él- és középhullámokat, valamint a C- és L-alakú hajlításokat. Ez az eljárás jelentősen javítja a szalag egyenességét, ami nagyobb stabilitást és konzisztenciát eredményez a későbbi feldolgozás során.
2. A feldolgozási teljesítmény javítása
Ezen túlmenően, a hosszra vágott feszített szintező vonal javíthatja a szalag feldolgozási teljesítményét. Nyújtással és hajlítással, hasonlóan a bőrkidolgozás hatásához, csökkentheti vagy megszüntetheti a hozamplatókat, ami egyenletes deformációt eredményez a későbbi deformáció során.
Ez az egyöntetűség javítja az anyag feldolgozási teljesítményét, megkönnyíti a kezelést és alkalmassá teszi a különféle további folyamatokhoz.
1.Fejlett vezérlőrendszer a hordágykiegyenlítő géphez
A hosszra vágott feszített szintező vonal PLC rendszert használ, amely lehetővé teszi több gyártási paraméter beállítását a vezérlőpanelen, beleértve a letekerő feszültséget, a sebesség beállításait, a be- és kilépési magasságokat és a kilépési dőlést. Ez az automatizált vezérlés javítja a termelés hatékonyságát és csökkenti az emberi hibák számát.
2. Négy-görgő sstruktúra hordágy-kiegyenlítő géphez
A terménynyíró elsősorban egy faroktolóból, nyírótestből, pengeváltóból és oszcilláló görgős asztalból áll.Az alakhajlító hengerek ld-leállítása és rugalmas beállítása. Ez a kialakítás biztosítja a stabilitást és az állandóságot a feszítési és szintezési folyamat során.
3. AC változtatható frekvenciájú fordulatszám-szabályozás hordágy-kiegyenlítő géphez
A fő hengermű váltóáramú, változtatható frekvenciájú fordulatszám-szabályozó rendszert használ, Siemens PLC vezérléssel kombinálva, biztosítva a zavartalan működést és a hatékony termelést.
4. Teljesen hidraulikus csavarozási rendszer hordágy-kiegyenlítő géphez
A hidraulikus AFC (Automatic Screwdown Control) rendszer PLC-vezérlésű, és állandó gördülési réshelyzettel zárt hurkú és állandó gördülési erővel zárt hurkú. Ez a rendszer biztosítja a pontos ellenőrzést az egyengetési folyamat során, javítva a termék minőségét.
5. Gyártási folyamat automatizálása hordágykiegyenlítő géphez
Az egység folyamat-reteszeléssel, hegesztésérzékeléssel és riasztási funkciókkal rendelkezik, amelyek lehetővé teszik a gyártási folyamat automatizált kezelését. Ez jelentősen növeli a berendezés biztonságát és megbízhatóságát.
6. Paraméterek előbeállítása és felügyelete hordágyas kiegyenlítő géphez
A hosszra vágott feszített szintező vonal támogatja a folyamatparaméterek előbeállítását, észlelését, megjelenítését, riasztását és tárolását az egyszerű felhasználói lekérdezés és kezelés érdekében. Ez az intelligens felügyeleti megközelítés egyszerűbbé és intuitívabbá teszi a kezelést.
7. Stabil szerkezettervezéshordágykiegyenlítő géphez
A teljes hosszirányú kiegyenlítő vonal öntöttvas keretpanellel és öntöttvas alvázzal van felszerelve, ami stabil működést biztosít, csökkenti a vibrációt és meghosszabbítja a hordágyas kiegyenlítő gép élettartamát.
8. Könnyűoperciójasztreccs szintezéshez hosszvonalra vágva
A hordágyas kiegyenlítő gépet a könnyű kezelhetőségre tervezték, így még a kezdő kezelők is gyorsan elsajátíthatják a gépet és biztosítják a hatékony termelést.
A KINGREAL STEEL SLITTER a hosszra vágott feszített szintező vonalakat és a fém hosszra vágott vonalakat egyaránt kínálja, így ezek ideális kombinációk. A hordágyas kiegyenlítő gép először elsimítja a fémtekercs felületét és csökkenti a belső feszültségeket, mielőtt betáplálja azt a hosszra vágott fémgépbe, hogy előre meghatározott hosszúságúra vágja. A KINGREAL STEEL SLITTER a fém méretre vágott gépeinek széles skáláját kínálja, beleértve a könnyű méretre vágott gyártósort, a közepes vastagságú hosszra vágott sort és a nehéz méretre vágott vonalat, a feldolgozott anyag vastagságától függően.
A KINGREAL STEEL SLITTER hosszra vágott légnyíró gépet, hosszra vágott forgó nyírógépet és fix nyírógépet is kínál, lehetővé téve az ügyfelek számára, hogy a termelés hatékonysága, méretaránya és célteljesítménye alapján válasszanak. A KINGREAL STEEL SLITTER mérnökei az ügyfelek egyedi igényei alapján átfogó ajánlásokat adnak a berendezések optimális összehangolása és teljesítménye érdekében.
 |
 |
|
Hordágy szintező gép |
Fém hosszra vágott gép |
1. Gépjárműgyártás: A hosszúságra vágott feszített szintező vonalakat az autóiparban használják a karosszérialemez-feldolgozási folyamat során a fémlemez kiegyenesítésére és nyújtására, hogy megfeleljen az autóipari minőségi követelményeknek.
2. Építőipar: Az építőiparban a kiegyenlítőgépeket acéllemezek kiegyenesítésére és nyújtására használják az acélszerkezetek gyártása során, hogy biztosítsák az acélszerkezetek stabilitását és szilárdságát.
3. Elektronikus berendezések gyártása: Ebben az iparágban a hosszra vágott feszített szintező vonalakat fémlemezek vagy fóliák kiegyenesítésére és nyújtására használják, hogy megfeleljenek az elektronikus alkatrészek síkossági és vezetőképességi követelményeinek.
4. Repülési ipar: Ebben az iparágban hordágy-kiegyenlítő gépeket használnak a repülőgép burkolatainak kiegyenesítésére és nyújtására, hogy javítsák azok szilárdságát és általános minőségét.
5. Fémfeldolgozó ipar: Ebben az iparágban a hosszra vágott feszített szintező vonalakat különböző fémlemezek kiegyenesítésére és nyújtására használják, hogy megfeleljenek a különböző munkadarabok feldolgozási követelményeinek.
