Az ateljesen automata acél vágósor, a kereszt típusú forgókerekes tekercs-tároló kar kulcsfontosságú szerepet játszik, segítve a fémtekercsek zökkenőmentes mozgását és kezelését, miközben a különböző feldolgozási szakaszokon áthaladnak. Az egyik legfontosabb segédalkatrész, amely nagy hatékonyságú, folyamatos gyártást tesz lehetővé teljesen automata acélhasító gépekben. A teljesen automatikus acélhasító sorok tervezésekor a KINGREAL STEEL SLITTER jellemzően ezt a komponenst tartalmazza, hogy fokozza az automatizálás szintjét a teljes gyártási folyamat során, és minimalizálja a kézi beavatkozás szükségességét.
A kereszt típusú forgókerekes tekercstároló karok a tekercs tárolásának és kezelésének alapvető alkotóelemei, amelyeket kifejezetten kiegészítenekteljesen automata acélvágó gépek. Elsődleges funkciójuk a kész tekercsek rendezett tárolása és hatékony kezelése közvetlenül a teljesen automatikus acélhasító sorral történő feldolgozásuk után; egyidejűleg segíthetik a nyersanyagtekercsek ideiglenes tárolását és szállítását. Kritikus csomópontként szolgálnak, áthidalva a hasítási folyamat különböző szakaszait – beleértve a vágást, a visszahúzást és a csomagolást – a zökkenőmentes munkafolyamat biztosítása érdekében. A kereszt típusú forgókerekes tekercs-tároló kar szerkezeti kialakítása aprólékosan a teljesen automata acélhasítógép gyártási igényeihez van igazítva; Jellemzően forgó karokból vagy gerendákból áll, fő funkciója a tekercsek rögzítése és forgatása az ideiglenes tárolás vagy az azt követő feldolgozási lépések – például csomagolás és szállítás – megkönnyítése érdekében, ezáltal garantálva a megszakítás nélküli termelési folyamatot.
A teljesen automatikus acél hasítósor automatizált gyártási jellemzőihez való igazodás érdekében a keresztirányú forgókerekes tekercs-tároló kar kialakítása elsőbbséget élvez a gép többi alkatrészével való kompatibilitás mellett. Ez biztosítja, hogy könnyen integrálható a kezelő- és feldolgozóberendezésekkel egy teljes, zárt hurkú automatizált gyártási rendszer kialakításához.
A teljesen automatikus acél hasítósor automatizált vezérlési követelményeinek teljesítése érdekében a keresztirányú forgókerekes tekercstároló kart egy motorvezérlő rendszer hajtja, és egy PLC támogatja. Ez a konfiguráció lehetővé teszi a tekercsek pontos pozícionálását és rugalmas elforgatását, tökéletesen szinkronizálva a teljesen automatikus acélhasítósor gyártási ritmusával.
Inteljesen automata acélvágó gépek, a kereszt típusú forgókerekes tekercs-tároló kar beépítési helye és szerkezeti kialakítása kifejezetten a teljes automata acélhasítógép gyártási munkafolyamatához van optimalizálva. Az alapvető cél a kész tekercsek kiürítésével, tárolásával és szállításával kapcsolatos kihívások megoldása a gyártási folyamat során, ezáltal növelve a teljesen automatikus acélhasító sor általános gyártási hatékonyságát. Pontosabban, a kereszt típusú forgókerekes tekercs-tároló kar alkatrésze a teljesen automata acélhasítógép ürítőkocsijának hátulján van elhelyezve. Szinergikusan működik a visszahúzóval és a kirakodó kocsival, pontos interfészt hozva létre a hasítási művelet és az azt követő késztermék-kezelési szakaszok között, és végső soron biztosítja, hogy a teljesen automatikus acélhasítósor gyártási folyamata folyamatos és megszakításmentes maradjon. A KINGREAL STEEL SLITTER mérnökeinek a teljesen automatikus acélhasítógépekhez való speciális alkatrészének tervezése mögött az elsődleges cél az, hogy lehetővé tegye a kész acéltekercsek azonnali átvitelét egy forgó állványra, miután a végük rögzítve van.
Ez lehetővé teszi, hogy a teljesen automata acélhasító gép visszacsavarója valós időben megkezdje a következő tekercs feltekerését – anélkül, hogy meg kellene várnia, amíg egy felső daru elszállítja a készterméket –, ezáltal alapvetően csökkenti a daruval kapcsolatos késések okozta állásidőt, és kiküszöböli a későbbi csomagolási műveletek zavarását. Következésképpen ez hatékonyan növeli a teljes automata acélhasító sor tényleges üzemidejét, és növeli az óránkénti gyártási kapacitást. Ezenkívül a keresztirányú forgóajtós tekercses tárolókaros állvány felszabadítja a felső darut attól, hogy a teljesen automatikus acélhasítógép gyártási ritmusához legyen kötve, így rugalmasabb ütemezést és telepítést tesz lehetővé más nehézemelési feladatokhoz. Ez tovább optimalizálja a műhely gyártási elrendezését és a berendezések kihasználtságát, simább és hatékonyabb gyártási munkafolyamatot biztosítva a teljesen automatikus acélhasító sor számára.

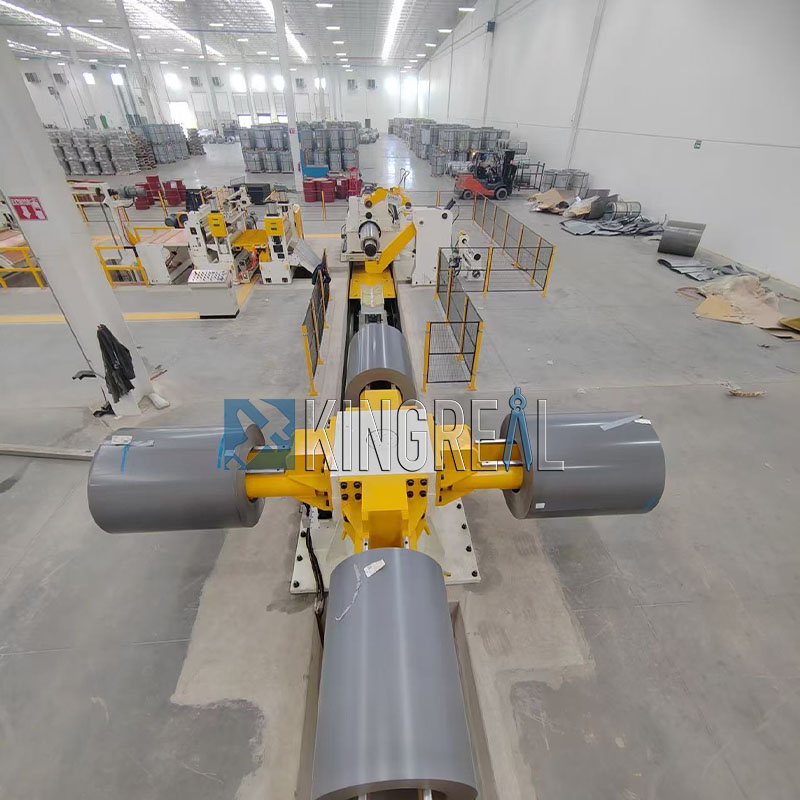

A teljesen automatikus acélhasítógépek speciális terhelési követelményeihez és működési környezetéhez igazodva a kereszt típusú forgókerekes tekercses tárolókaros állvány szerkezetét és jellemzőit aprólékosan megtervezték. "Kereszt alakú" (180 fokos) kétoldalas forgó állvány konfigurációt alkalmaz, egyoldali teherbírása eléri a 16 tonnát. Ez lehetővé teszi, hogy könnyedén kezelje a nagy, nehézfém tekercseket, amelyeket a teljesen automata acélhasítógép dolgoz fel, tökéletesen kielégítve a nehéz ipari alkalmazások, például az acélfeldolgozás szigorú követelményeit. A keresztirányú forgókerekes tekercses tárolókaros állvány négy tárolókarral van felszerelve, amelyek egyidejűleg több kész tekercset is képesek megtartani, amelyeket a teljesen automatikus acél hasítósor dolgoz fel. Ez tovább növeli a vonal folyamatos gyártási képességeit, és megakadályozza a késztermékek felhalmozódása miatti leállásokat. Ami a teljesítményt illeti, a fogasléc forgását egy hidraulikus motor hajtja meg fogaskerekes átviteli rendszeren keresztül. Ez a mechanizmus zökkenőmentes működést és nagy teljesítményt biztosít, garantálva a precíz és hatékony forgómozgásokat. A rack támogatja a teljes 360 fokos forgást az óramutató járásával megegyező és azzal ellentétes irányban, rugalmasságot kínálva a kész tekercsek különböző átviteli irányaihoz és tárolási követelményeihez, ezáltal megkönnyítve a zökkenőmentes koordinációt a teljesen automatikus acélhasító gép kirakodó kocsijával és csomagoló berendezésével.
Felszerelés ateljesen automata acél vágógépegy kereszt típusú forgókerekes tekercs-tároló karral jelentősen megemeli az automatizálási szintjét. Ez drasztikusan csökkenti a kézi beavatkozás szükségességét, ezáltal csökkenti a kézi műveletekhez kapcsolódó fizikai munkaintenzitást és minimalizálja az emberi hibából eredő termelési veszteségeket. A hagyományos teljesen automata acél hasítósor gyártási munkafolyamatainál a hasítási folyamat befejeztével kézi daruval kell működtetni a kész tekercseket a visszahúzóból a későbbi csomagoláshoz. Ez a folyamat nemcsak időigényes, hanem a teljesen automata acélhasítógép hosszabb állásidejét is eredményezi, miközben várakozik, ami súlyosan veszélyezteti gyártási hatékonyságát. A keresztkaros tekercskezelő integrálásával azonban ez a probléma teljesen megoldódik: a teljesen automata acélhasítógép működésének befejezése után egy kirakodókocsi automatikusan a hasított kész anyagot a keresztkaros kezelőhöz szállítja. A keresztkar ezután átveszi a kész tekercsek fogadását és ideiglenes tárolását, lehetővé téve a kirakodókocsinak, hogy azonnal visszatérjen a teljesen automatikus acélhasító sorhoz, hogy segítse a következő gyártási ciklust – ezáltal zökkenőmentesen integrálható a hasítási, kirakodási és tárolási szakasz.
Felülre szerelt meghajtórendszer: A forgókapu felülre szerelt meghajtórendszert használ, amely támasztó fogaskerekeket és motort tartalmaz, amely megkönnyíti a karbantartást. Ez a kialakítás biztosítja a működési stabilitást és a megbízhatóságot.
Jel- és mechanikus pozicionálás: A forgókapu hibrid pozicionáló rendszert alkalmaz, amely a jel alapú érzékelést mechanikus ütközőkkel kombinálja, így biztosítva a precíz mozgást és a tekercsek pontos elhelyezését. Ez a fejlett pozicionáló mechanizmus garantálja a biztonságos és rendkívül hatékony működést.
Stabil és megbízható szerkezet: A forgókapu robusztus keretszerkezettel rendelkezik, amelyet a stabil működésre terveztek. Könnyen elviseli a nehéz terheket, biztonságos és megbízható megoldást nyújt a nagy, nagy teherbírású tekercsek kezelésére.
Szeretne többet megtudni a más összetevők funkcióiról ateljesen automata acél vágósor? Bátran forduljon közvetlenül a KINGREAL STEEL SLITTER-hez!
