Acél tekercs vágó vonalakegy automatizált tekercsfeldolgozó berendezés, amelyet arra terveztek, hogy széles csíkokat nagy sebességgel és pontossággal letekerjen és vágjon a kívánt szélességű vagy hosszúságúra. A modern acéltekercs-vágó vonalak jellemzően a feltekercselést, a hasítást, a visszatekercselést, az automatikus szerszámcserét, valamint az adagoló- és halmozási rendszereket integrálják a nagy pontosságú és hatékony gyártási folyamatok optimalizálása érdekében. A szigorúan megtervezett körkörös acéltekercses vágógép használatával az acéltekercs-vágó vonalakat széles körben használják a fémmegmunkáló iparban, és népszerűek megbízhatóságuk és hatékonyságuk miatt.
A acéltekercs hasítósoregy automatizált tekercsfeldolgozó berendezés, amelyet arra terveztek, hogy széles csíkokat nagy sebességgel és pontossággal letekerjen és vágjon a kívánt szélességű vagy hosszúságúra. A modern acéltekercs-vágó vonalak jellemzően a feltekercselést, a hasítást, a visszatekercselést, az automatikus szerszámcserét, valamint az adagoló- és halmozási rendszereket integrálják a nagy pontosságú és hatékony gyártási folyamatok optimalizálása érdekében. A szigorúan megtervezett körkörös acéltekercses vágógép használatával az acéltekercs-vágó vonalakat széles körben használják a fémmegmunkáló iparban, és népszerűek megbízhatóságuk és hatékonyságuk miatt.

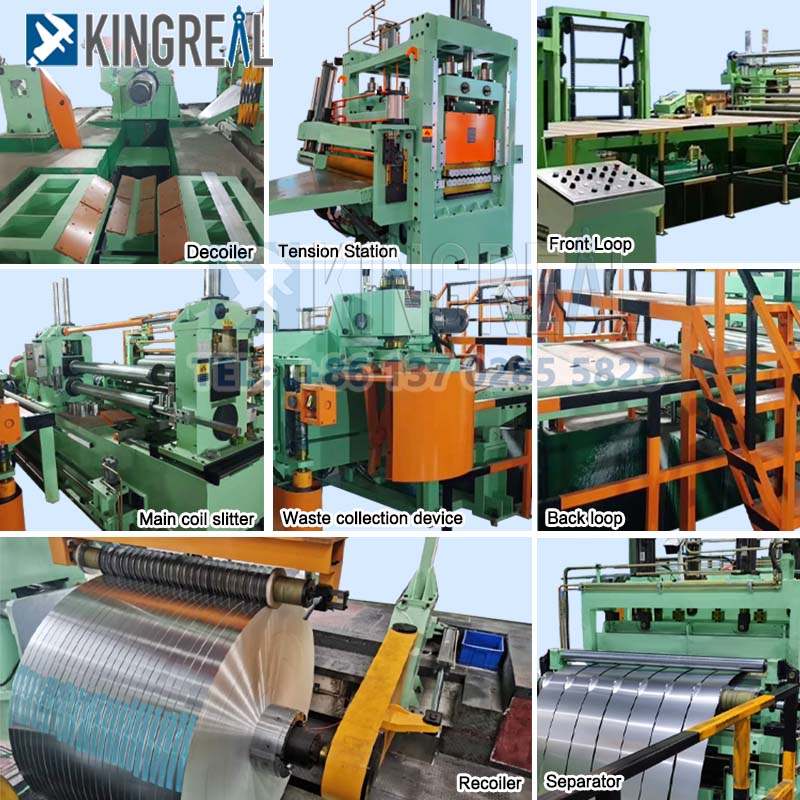

● Az acéltekercs hasítógép fő alkotóelemei
Az acéltekercs-hasító vonalak általában három fő tekercskezelő rendszert tartalmaznak:
Letekercselő rendszer: Betölti és kiegyenesíti a széles tekercseket a felület minőségének javítása érdekében.
Hasítórendszer: A széles tekercset vágószerszám segítségével a kívánt szélességű keskeny csíkokra vágja.
Visszatekercselő rendszer: Visszatekerje a vágott csíkokat, és összegyűjti őket egy rakóeszközben.
Ez a szerkezet lehetővé teszi, hogy az acéltekercses hasítógépek gyorsan nagy mennyiségű terméket készítsenek anélkül, hogy másodlagos műveletekre vagy más befejező berendezésekre lenne szükség.
 |
 |

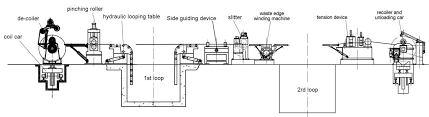

Tekercselés → Letekercselés → Vezetés → Csípés és durva szintezés → Vágás → Hulladékgyűjtés → Lengőhíd → Webjavítás és adagolás → Hasítás → Hulladéktekercselés → Lengőhíd → Feszítőállomás → Visszatekercselés → Kirakodás
● Az acéltekercs hasítógép fő alkotóelemei
A letekercselési folyamat során aacéltekercs vágógép, az alapanyagot tekercsbetöltőn vagy automata robotadagolón keresztül juttatják a letekercselő rendszerbe. Ez a rendszer jellemzően egyvégű, kiterjesztett tüskés kialakítást alkalmaz, és alkalmas könnyű és nehéz terhek kezelésére. A letekercselő rendszer sima, felületmentes tekercset biztosít letekercselés közben.
A decoiler kialakítása lehetővé teszi a 40-60 cm szélességű fémtekercsek kezelését. A nagyobb belső átmérőjű anyagoknál a töltőlapok javíthatják a hatékonyságot. A töltőgyűrűket széles körben használják nagyobb belső átmérőjű tekercsek kezelésére.
3.2 Hasítás acéltekercs hasítósorhoz
A hasítási folyamat során a fémtekercset a vágási zónába töltik, és két párhuzamos tüskével és aprólékosan megmunkált forgó marókkal vágják. Az acéltekercses hasítógép vágási pontossága közvetlenül befolyásolja a végtermék minőségét, ezért a marók kiválasztása és a vágási paraméterek beállítása döntő jelentőségű.
Ugyanilyen fontos a vágási folyamat során az élvágás és a hulladékkezelés. A modern acéltekercs vágósorokat gyakran gumicsupaszító gyűrűkkel és hulladéktekerccsel szerelik fel, hogy hatékonyan kezeljék a hulladékot a gyártás során. A hulladéktekercs összegyűjti a feszített hulladékot, így biztosítva a hatékony működést.

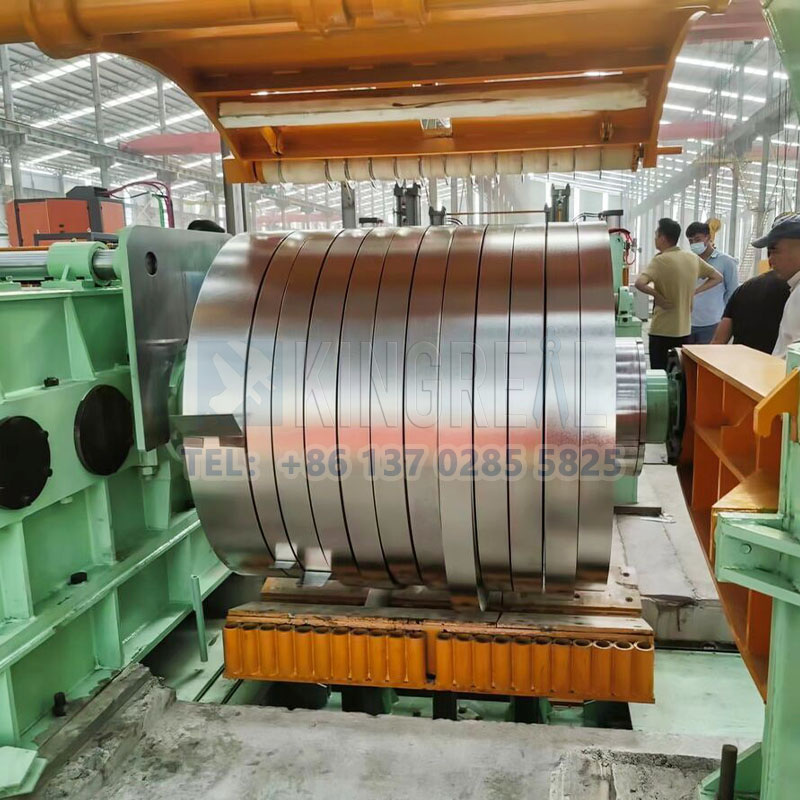

3.3 Visszatekercselés acéltekercs hasítógéphez
Egyes acéltekercs-vágó vonalakban visszatekercselő rendszert használnak olyan tekercsek kezelésére, amelyek hajlítást vagy deformációt igényelnek az egyedi profilok létrehozásához. A visszatekercselő rendszer lehetővé teszi a méretre vágott tekercsek kötegelését az orsóra, így biztosítva a késztermék minőségét és stabilitását.
Acél tekercs vágó vonalakszéles körben használják a különböző iparágakban, beleértve, de nem kizárólagosan:
Acéltekercs hasítógép az autógyártásban: karosszériaszerkezeti alkatrészek és tartozékok gyártásához használják.
Acéltekercs hasítósor az építőiparban: Fémanyagokat biztosít ajtó- és ablakkeretekhez, szerkezeti támasztékokhoz és egyéb alkalmazásokhoz.
Acél tekercs vágósor az elektromos készülékek gyártásánál: Készülékházak és belső alkatrészek gyártásánál használják.
Acéltekercs hasítógép a háztartási gépiparban: Fém alkatrészeket és szerkezeti támasztékokat biztosít háztartási gépekhez.
Az acéltekercs-vágósorok iránti növekvő piaci kereslet következtében különféle új típusú acéltekercs-vágó gépek jelentek meg, amelyek kielégítik a különféle ügyfelek gyártási igényeit.
 |
 |
