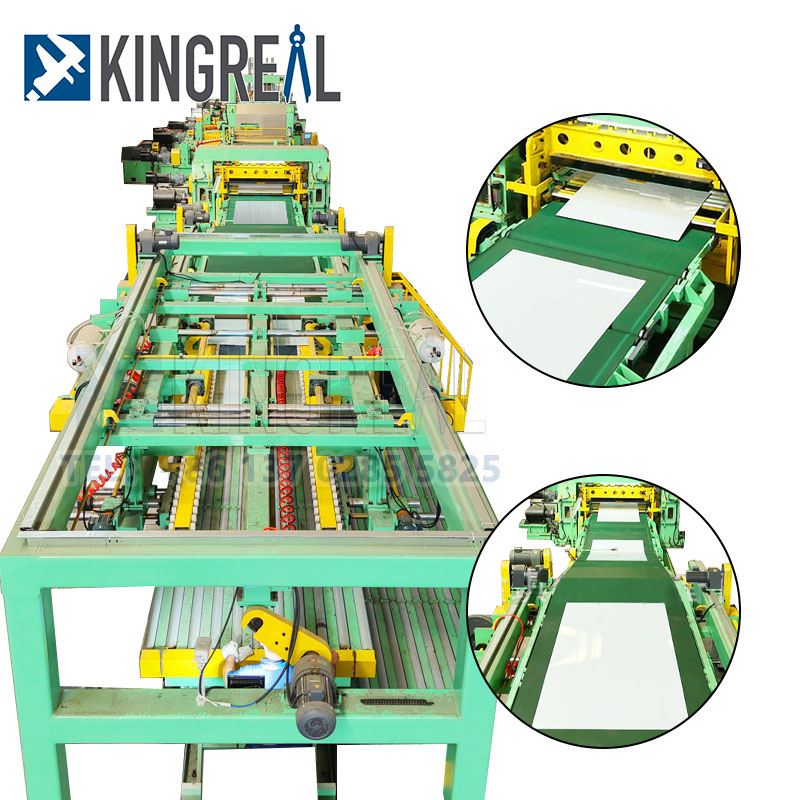

A acél méretre vágott gépegy olyan gép, amellyel fémtekercseket dolgoznak fel olyan folyamatokkal, mint a feltekercselés, szintezés, méretezés és a kívánt hosszúságú lapos lapokká történő nyírás, majd egymásra rakása. A hosszra vágott acélvonal hidegen és melegen hengerelt szénacél, szilíciumacél, bádoglemez, rozsdamentes acél és különféle bevonatos fémanyagok feldolgozására alkalmas. A méretre vágott acélgépek többféle típusban kaphatók, a feldolgozott anyag vastagságától és anyagtípusától, valamint az ügyfél gyártási hatékonysági követelményeitől függően. Ez a cikk részletes áttekintést nyújt a hosszra vágott acélvonal minden aspektusáról, átfogó útmutatást adva.

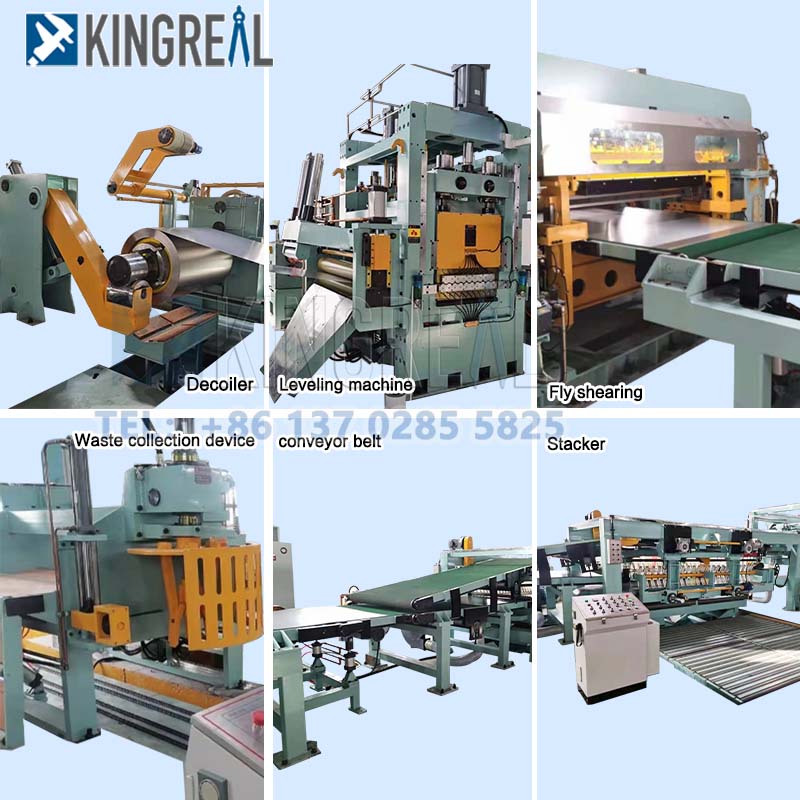

A méretre vágott acélgép elsősorban a következő alkatrészekből áll:
Rakodókocsi hosszra vágott acélvonalhoz: A tekercset a decoilerhez szállítja.
Decoiler acél méretre vágott géphez: Letekercseli a tekercset, előkészíti a további feldolgozáshoz.

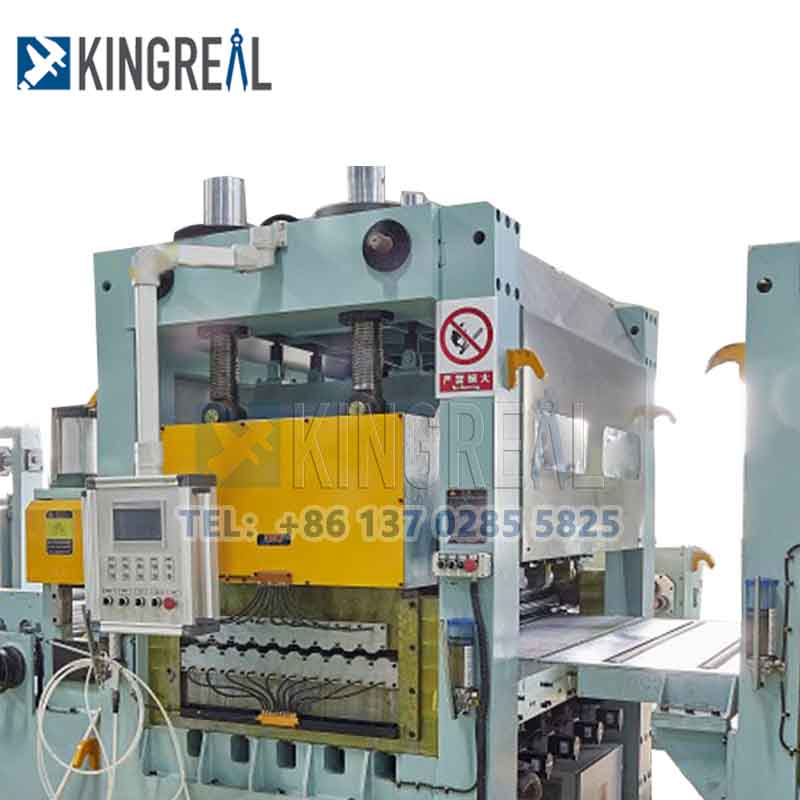

Egyengető acél vágott vonalhoz: Biztosítja a lap síkságát a nyírási követelményeknek megfelelően.
Decoiler acél méretre vágott géphez: Letekercseli a tekercset, előkészíti a további feldolgozáshoz.

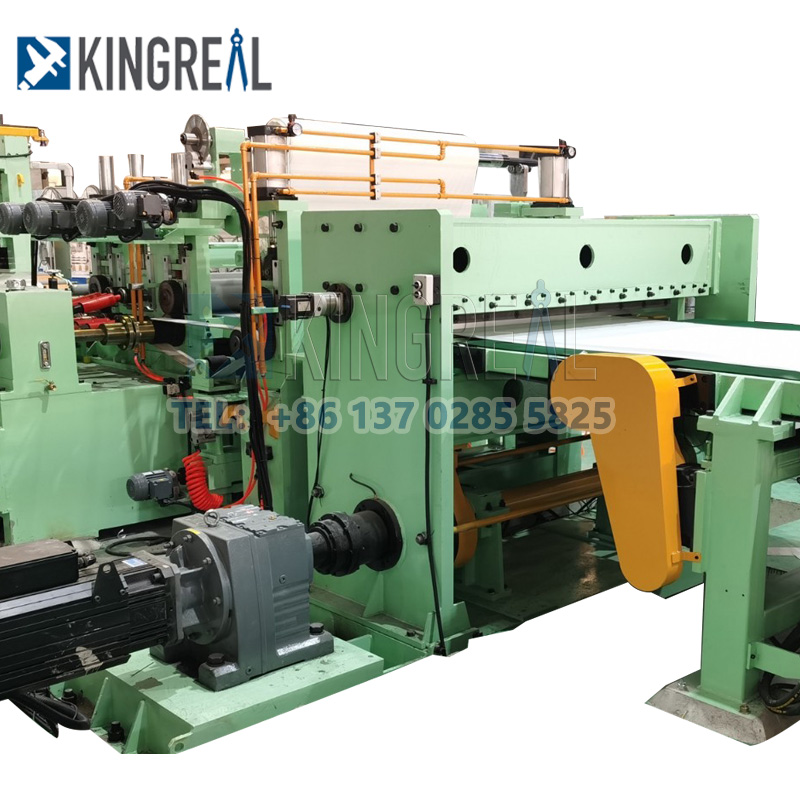

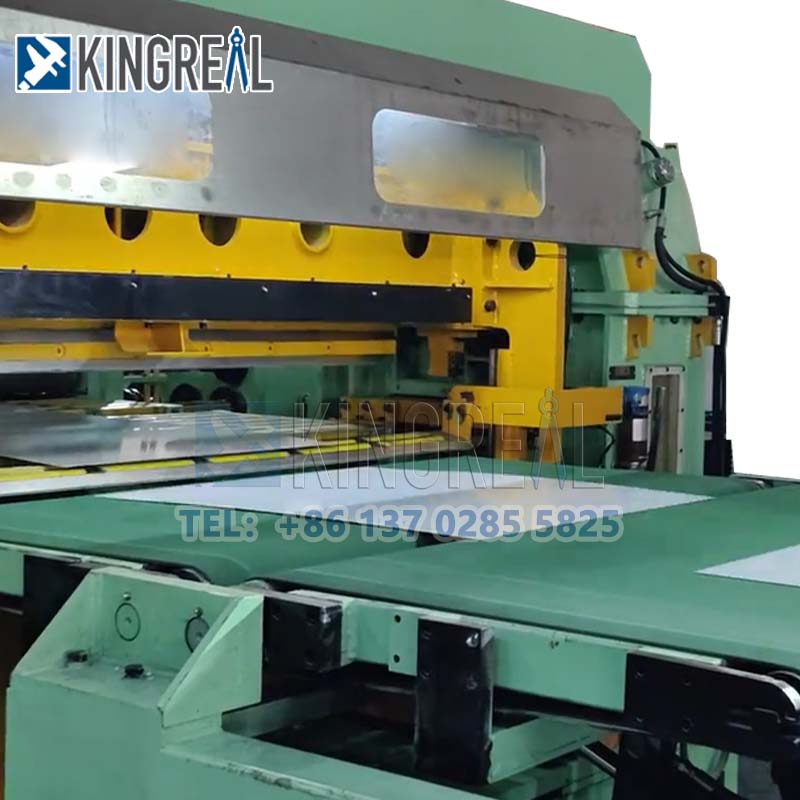

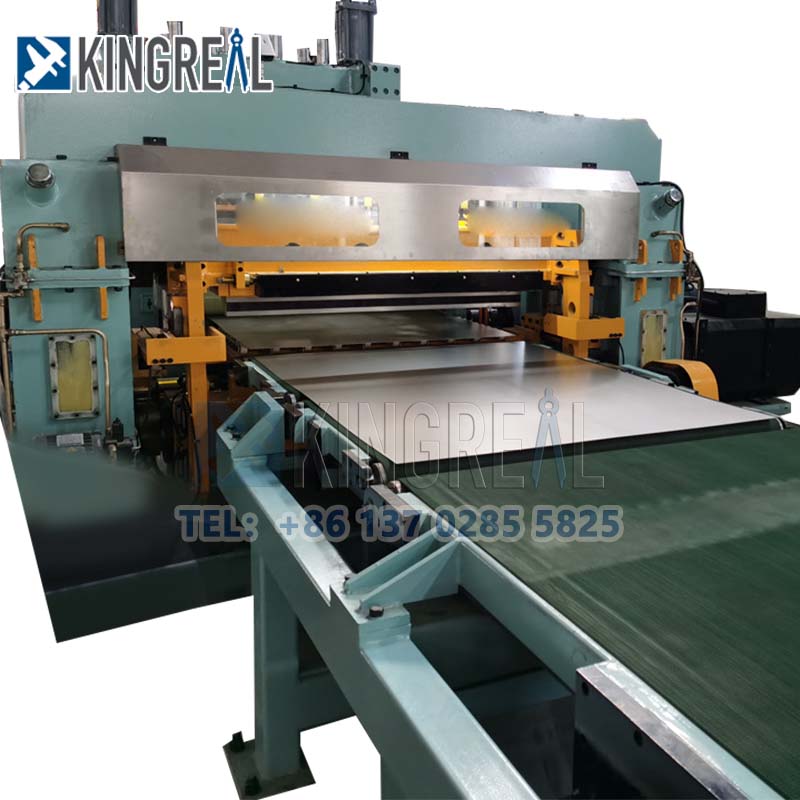

Nyírógép acél vágott vonalhoz: Elvégzi a nyírási műveletet, a lapot a kívánt hosszúságúra vágja.
Szállítószalag méretre vágott acél géphez: A vágott lapot a rakodógéphez szállítja. Az egymásra rakható eszközök szépen egymásra rakják a nyírt lapokat az egyszerű feldolgozás érdekében.
Ezek az eszközök jellemzően mechanikus, elektromos és hidraulikus rendszereket integrálnak, nagy teljesítményt és automatizálást, valamint egyszerű és megbízható működést kínálva. A hosszra vágott acélvonalak magas szintű vágási pontosságot és lapsíkságot biztosítanak, biztosítva a gondos egymásra rakást.
1. Anyagtípus szerinti osztályozás
Vasfémek, például szén és gyengén ötvözött acél esetében a nyírási vastagság jellemzően 0,5-25 mm. A nagy szilárdságú nyírószerszámokkal és szintezőberendezésekkel felszerelve elsősorban olyan területeken alkalmazzák őket, mint az épületacél szerkezetek, az autóalvázak és a gépgyártás.
Rozsdamentes acél méretre vágott gép:
Kopásálló szerszámok (például keményfém) és karcálló szállítószalagok használatával a rozsdamentes acél felületén az oxidáció megakadályozása érdekében ±0,1 mm-es nyírási pontosságot érnek el. Kiváló felületi minőséget igénylő alkalmazásokhoz alkalmasak, mint például konyhai eszközök, orvosi eszközök és vegyi berendezések.
Nemvasfém hosszra vágott vonal:
Ezek a méretre vágott gépek alumínium, réz és más anyagok tekercseinek nyírására használhatók, hogy megfeleljenek az ügyfelek egyedi igényeinek. Ezek a méretre vágott gépek jellemzően antisztatikus eszközökkel és rugalmas szállítórendszerekkel vannak felszerelve. Alkalmasak a repülőgépiparban, elektronikai alkatrészekben, valamint lítium akkumulátorelektródák és nagyfrekvenciás áramköri lapok feldolgozására.
 |
 |
 |
2. Osztályozás automatizálási szint szerint
Kézi acél vágott vonal:
Használjon kézi betöltést és pozicionálást, mechanikus nyírást és alacsony hatékonyságot (≤20 ciklus/perc). Kis szériás, több specifikációjú egyedi feldolgozásra alkalmasak, és általában kis gyártóüzemekben és javítóműhelyekben találhatók meg.
Félautomata acél hosszra vágott vonal:
Az egyszerű PLC vezérlőrendszerrel felszerelt automatikus letekercselés és szintezés, kézi pozicionálás és nyírás 30-50 ciklus/perc hatékonyságot kínál, és alkalmas kis és közepes méretű lemezgyártó üzemekhez.
Teljesen automatikus acél méretre vágott gép:

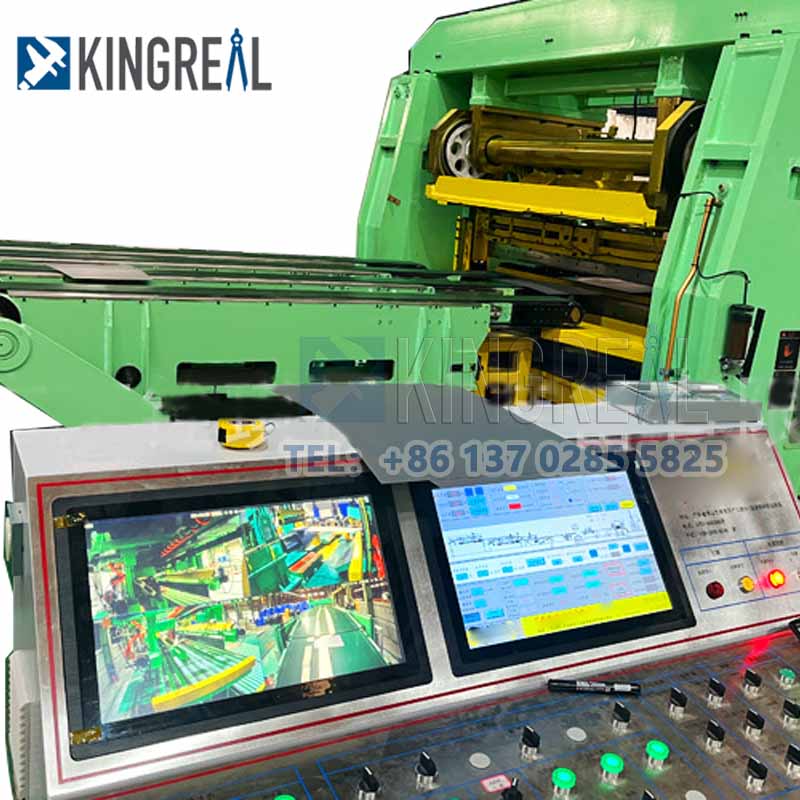

Teljesen automatizált a teljes folyamat (letekercselés, szintezés, méretezés, nyírás és egymásra rakás). CNC rendszert (például Siemens S7-300) használva akár 80 ciklus/perc hatékonyságot is elérhetnek ±0,3 mm pozicionálási pontossággal. Széles körben használják az autóipari OEM-ekben, háztartási készülék panelek gyártósoraiban és nagy acélszerkezetű üzemekben.
3. Osztályozás feldolgozási pontosság szerint
Közönséges precíziós acél hosszra vágott gép:
Nyírási tűrés ±0,5mm/m, síkság ≤3mm/m, alkalmas épületpanelekhez és általános szerkezeti részekhez.
Nagy pontosságú acél hosszra vágott vonal:
A nyírási tűrés ±0,1 mm/m, síkosság ≤1 mm/m. Ezek a méretre vágott acél gépek jellemzően szervo adagolórendszerrel és lézeres pozicionálással vannak felszerelve, amelyek alkalmasak autóburkolatokhoz és precíziós műszerházakhoz.
Ultraprecíziós acél hosszra vágott vonal:
A nyírási tűrés ≤±0,05 mm/m. Ezek a vonalak légcsapágyas szállítást és CNC hidraulikus nyírást alkalmaznak, alkalmasak repülőgép- és űrrepülőgép-panelekhez és mikroelektronikai hordozókhoz.
4. Osztályozás nyírási módszerrel
A rendkívül megbízható mechanikai tulajdonságokat és a kiforrott és stabil elektromos vezérlőrendszert kihasználva ezek a hosszra vágott légnyíró gépek nagy hatékonyságú, kiváló minőségű fémlemez nyírást tesznek lehetővé. Jellemzőjük a teljes vonal folyamatos, gyors és szintezése, valamint nagy vágási pontosság.
Rotációs nyíró hosszvonalra vágás:
A hosszra vágott forgó nyírógép nagy sebességgel forog a vágáshoz, kiküszöbölve a nyírási leállások által okozott nyomokat. Ezek a hosszra vágott forgó nyírógépek kiváló felületi minőséget igénylő nyírási műveletekre alkalmasak.
Lengőnyíró hosszra vágott gép:
Könnyen válthat szerszámokat és kombinálhatja a precíz lengésszögeket a speciális alakú fémlemezek nagy pontosságú nyírása érdekében. 0-30°-os kilengési tartományával téglalap, trapéz és paralelogramma alakú fémlemezek gyártására alkalmas.
A fix nyírási hosszra vágott gép leállítja az adagolást egy előre beállított hosszúságnál, hogy biztosítsa a vágási pontosságot. Ezért a méretre vágott más típusú acélgépekhez képest ez a géptípus lassabb gyártási sebességgel rendelkezik.
 |
 |
 |
Kiválasztáskoracél méretre vágott gép, ajánlatos a következő paraméterekre összpontosítani:
- Sebesség-kompatibilitás a hosszra vágott acél vonalhoz: A hosszra vágott acél gépi ciklusnak meg kell egyeznie a felfelé irányuló letekercselési sebességgel a termelés hatékonyságának biztosítása érdekében.
- Szerszámkompatibilitás acél vágott vonalhoz: A penge anyagának meg kell felelnie a HRC58-62 szabványoknak, a Cr12MoV vagy a DC53 a preferált választás.
- Vezérlőrendszer méretre vágott acél géphez: MODBUS-TCP-t támogató PLC rendszer javasolt a MES rendszerrel való zökkenőmentes integráció érdekében.
- A hosszra vágott acélvonal biztonsága: A kétoszlopos fénysorompónak meg kell felelnie az IP67 besorolásnak, és a vészleállítási reakcióidőnek 0,1 másodpercnél rövidebbnek kell lennie a biztonságos működés érdekében.
- Testreszabási lehetőségek a hosszra vágott acél gépekhez: A kiváló minőségű beszállítóknak testreszabott tekercsátmérőket kell biztosítaniuk (Ø80-160 mm-ig), hogy megfeleljenek a különféle vevői igényeknek.
A teljes életciklus-menedzsment során a következő szempontokat kell hangsúlyozniA fő cél a:
- Heti ellenőrzés a méretre vágott acél gépnél: Rendszeresen ellenőrizze a hidraulika rendszer nyomását (14-16 MPa-on tartva) és a hajtómű olajszintjét (a kémlelőablak a 2/3 jelzésnél legyen).
-A hosszra vágott acélsor negyedéves karbantartása: Cserélje ki a zsírt a munkagörgős csapágyakban; NLGI#2 lítium alapú zsír ajánlott.
-A hosszra vágott acélgép éves ellenőrzési eredményei: A szintezőhenger koaxialitást 0,02 mm-nél kisebb értékre kell korrigálni, és a szervomotor jeladót kalibrálni kell.
- Intelligens felügyelet a hosszra vágott acélvonalhoz: Telepítsen rezgésérzékelőket, és állítson be rendellenes figyelmeztetési küszöbértékeket (pl. riasztás, ha a gyorsulás meghaladja a 0,5 g-ot), hogy biztosítsa a berendezés biztonságos működését.
