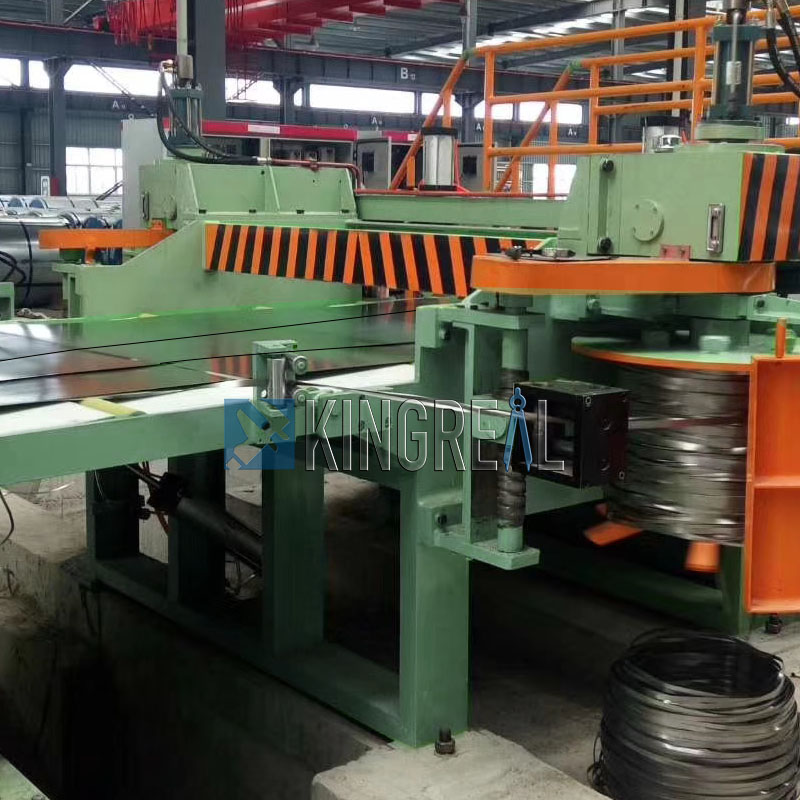

A horganyzott acél vágógépelsősorban a fémszalagot hosszirányban vágja, és az így kapott keskeny csíkokat tekercsekké tekerje vissza. Ez a horganyzott acél hasítósor letekercselésből, anyagpozícionálásból, hasításból és visszahúzásból áll. Könnyű kezelhetősége, jó hasítási minősége, nagy anyagfelhasználása és fokozatmentes hasítási sebességszabályozása miatt széles körben keresettek.

Tervezési részletek horganyzott acél vágógépekben

Minden részlete ahorganyzott acél vágósorA KINGREAL STEEL SLITTER mérnökei aprólékosan tervezték. Nem csak hasítási funkcióját tölti be, hanem az üzembiztonságot is biztosítja. Lehet, hogy nem vette észre, de a horganyzott acél hasítógép védő tulajdonságai a működés minden aspektusába beépülnek.

Például a horganyzott acél vágósor pengetengelyét nagy pontosságú szerszámgépek orsócsapágyai támasztják alá, minimalizálva az axiális és radiális kifutást. Ezenkívül a pengetárcsa hárompontos rögzítőmechanizmust alkalmaz anyákkal (vagy hidraulikus anyával a biztonságos meghúzáshoz), amely biztosítja a méretpontosságot és a biztonságos rögzítést. A hasítási sebesség beállításának megkönnyítésére elektronikus és hidraulikus vezérlőelemeket alkalmaznak. Ez nemcsak nagy megbízhatóságot és robusztus vezérlési immunitást biztosít, hanem, ami még fontosabb, öndiagnosztikai funkcióval rendelkezik, amely lehetővé teszi a hibaokok gyors azonosítását. Ezenkívül a horganyzott acél vágógépek excenteres hüvely segítségével egyértelműen elhelyezkednek. Az előtolás magassága az excentricitás és a nyírósúly változásai mellett is állandó marad, így biztosítva a megbízhatóságot és a biztonságot.

Többféle pengetartó horganyzott acél vágósorhoz

A penge a működtető elemehorganyzott acél vágógép. Az optimális hasítási teljesítmény nagymértékben függ a pengétől, és ami még fontosabb, a pengetartó konfigurációjától. A horganyzott acél vágósorok különféle pengetartó-konfigurációkat alkalmaznak, amelyek mindegyike saját egyedi jellemzőkkel és alkalmazási körrel rendelkezik. A horganyzott acél hasítógép-szerszámtartók négy típusban kaphatók: csúszkás, excenteres, állítható pengetengely és lengőkar. A csúszka típus az egyik legkorábbi és legelterjedtebb horganyzott acél vágósoros szerszámtartó típus. Ennél a típusnál az alsó pengetengely a mozgatható és rögzített keretekhez van rögzítve, míg a felső pengetengely bal és jobb oldali csúszkákba van beépítve. Ezek a csúszkák függőleges mozgást tesznek lehetővé a mozgatható és rögzített keretek vezetősínein belül.

Az excenteres szerszámbefogók többnyire kettős excenteresek, ami azt jelenti, hogy mind a felső, mind az alsó pengetengely az excenteres hüvelyeken belül van megtámasztva. A szinkron fogaskerék tengelye egy beállító fogaskeréken keresztül hajtva, ezek a tengelyek ellentétes irányban forognak az excentricitás beállításához, ezáltal változtatva a felső és az alsó pengetengelyek magasságát.

Az állítható pengetengelyhosszúságú szerszámbefogók egyedülálló tulajdonsággal rendelkeznek: a bal oldali mozgatható keret úgy állítható, hogy megközelítse a pengetengely bal szélén lévő legkülső pengepárt, lerövidítve a pengetengely munkahosszát és növelve a pengetengely merevségét. Ez a tulajdonság lehetővé teszi, hogy a horganyzott acél hasítógépek széles és vékony szalagokat, valamint keskeny és vastag szalagokat is kezeljenek, így széles körű alkalmazást biztosítanak. Az utolsó típus a lengőkaros pengetartó. Szerkezete jóval egyszerűbb, így elsősorban vékony csíkok vágására alkalmas.

Különböző jelátalakítási módszerek horganyzott acél vágóvonalban

Horganyzott acél vágógépektöbbnyire lemezmegmunkáláshoz használják, és funkcióik nagyrészt automatizáltak, így különösen fontos a berendezésen belüli vezérlőrendszer. A horganyzott acél vágósorok elektrohidraulikus szervovezérlő rendszert alkalmaznak, amely elsősorban különböző jelek átalakítását használja fel különböző műveletek megvalósítására. Azonban számos jelátalakítási módszer áll rendelkezésre.

1. Nagy sebességű ki-be szelep módszer horganyzott acél hasítósorhoz

Ez a módszer nagy fordulatszámú nyomatékú motort használ egy rögzített nyitású be-ki szelep közvetlen vagy közvetett meghajtására. A számítógép által kiadott digitális jelet felerősítik, majd vezérlik a szelepet, lehetővé téve a nyitott és zárt állapotok közötti vezérlést. A visszacsatoló jelet mintavevő dolgozza fel, és digitális mennyiségként továbbítja vissza a számítógéphez, vezérli a hasítóolló működését.

2. Digitális-analóg átalakítási módszer horganyzott acél hasítósorhoz

A digitális-analóg átalakító a számítógép által generált digitális jelet analóg mennyiséggé alakítja, amely a szervoszelep vagy arányos szelep bemenetére adott áram szabályozására szolgál. A visszacsatoló jelet egy analóg-digitális átalakító digitális mennyiséggé alakítja, majd betáplálja a számítógépbe, befejezve a jelátalakítást.

3. Léptetőmotoros módszer horganyzott acél hasítósorhoz

Egy léptetőmotor-vezérlő által megvalósított átalakítási módszerre támaszkodik. A számítógép által kibocsátott digitális jel impulzusok formájában kerül be a konverterbe. A léptetőmotor forgási szöge egy hajtóművön keresztül szelepnyílássá alakul, így digitális áramlási szelepet képez. Továbbá a kilépő nyomás arányos a kimenő nyomással, digitális nyomásszelepet alkotva ezzel elérve a kívánt hatást.

A feszültségszabályozók jelentősége a horganyzott acél hasítógépeknél

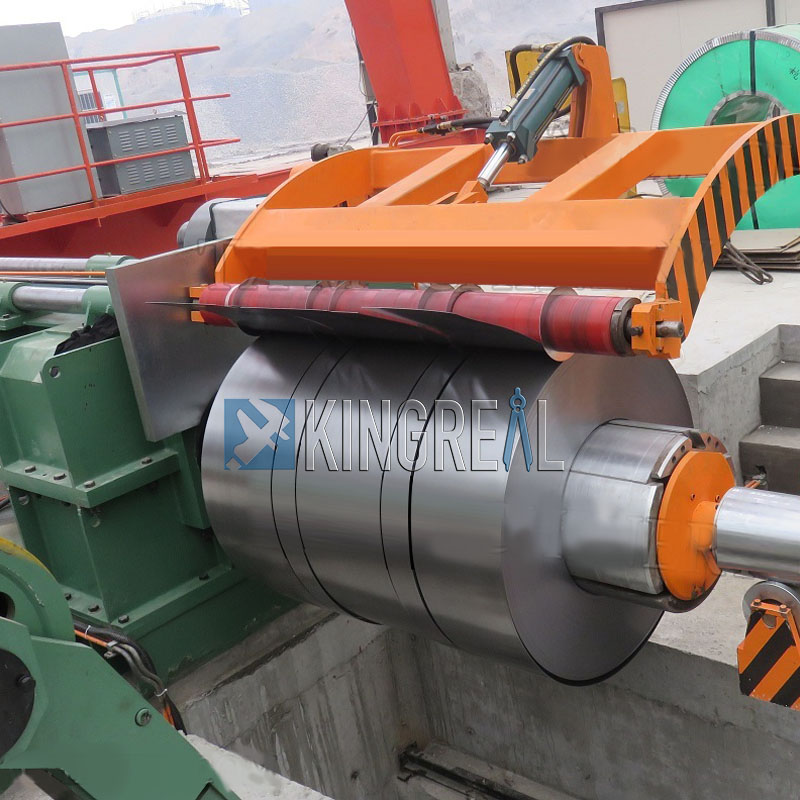

Alatthorganyzott acél vágósorA feszítés kulcsfontosságú teljesítményparaméter, amely a tekercselési és letekercselési műveleteket egyaránt befolyásolja. A horganyzott acél hasítógépek feszültségének hatékony szabályozása érdekében a feszültségszabályozók alapvető összetevői. A feszültségszabályozó méri a fordulatszámot, kiszámítja a tekercs átmérőjét, és a terhelési nyomaték mérésével beállítja a feszültséget.

Mivel a horganyzott acél hasítóvezetéken lévő feszültségszabályozó szabványos 0–10 voltos analóg jelet ad ki, amely megfelel az aszinkron motor névleges nyomatékának, ez az analóg jel csatlakoztatható egy frekvenciaváltóhoz a nyomaték-referencia kiválasztásához. Ez biztosítja az állandó feszültséget működés közben. Ha feszültségszabályozási módban van, legyen szó egyenáramú motorról, váltóáramú motorról vagy szervomotorról, a fordulatszámot korlátozni kell. Ellenkező esetben, amikor a motor által generált nyomaték túllépi a terhelési nyomatékot és fut, forgási gyorsulás keletkezik, aminek következtében a fordulatszám tovább nő, amíg el nem éri a maximális fordulatszámot.
