A hosszra vágott fémsor a fémlemezek tekercsről lemezre vágására, a lemezek kiegyenesítésére, majd a méretre vágási művelet után a lemez hosszra vágott vonalra rakására szolgál. A szabványos fém hosszra vágott sor a csévélőből, szintezőgépből, adagolóból, nyíró egységből és rakodóegységből áll.
Videó a fém vágott gépről
A hosszra vágott fémgép leírása
KINGREAL STEEL SLITER fémméretre vágott gépKülönböző vastagságú fémtekercseket meghatározott szélességű lemezekké nyíró kialakítás a további fémfeldolgozáshoz.
A hosszra vágott fémsor általában több gyártóberendezést tartalmaz a gyártósor hatékony működésének biztosítása érdekében. A hosszra vágott fémsorokat általában 0,3-12 mm vastagságú vagy vastagabb fémanyagok feldolgozására használják, legfeljebb 25 mm vastagságig. Ha meghatározott vastagságú tekercsfeldolgozásra van szüksége, forduljon a KINGREAL STEEL SLITTER-hez. A KINGREAL STEEL SLITTER mérnökei alapos konzultációt követően személyre szabott, méretre vágott gépi megoldást kínálnak.
A hosszra vágott fémsor jellemzően precíziós alkatrészekből áll, mint például a tekercselő, az egyengető, az adagoló, a nyíróegység és a rakodóegység. Ezenkívül a fém méretre vágott gép PLC rendszere olyan információkat jelenít meg, mint a hossz, a vágások száma és a sebesség. Amikor eléri az ügyfél által beállított vágásszámot, a fém hosszra vágási vonal automatikusan leáll, bizonyítva kivételes intelligenciáját.
A méretre vágott fémsorok mellett a KINGREAL STEEL SLITTER különféle méretre vágott fémsorokat is tervez különböző anyagokhoz és különböző gyártási jellemzőkhöz és igényekhez, mint pl.
1. Rozsdamentes acél vonalra vágva
2. Acél vonalra vágva
3. Vágja le hosszú vonalra vágással
4. Fém vágott hosszra, automatikus halmozással
5. Hasítás és fém vágott vonalak kombinálása
A hosszra vágott fém munkafolyamata

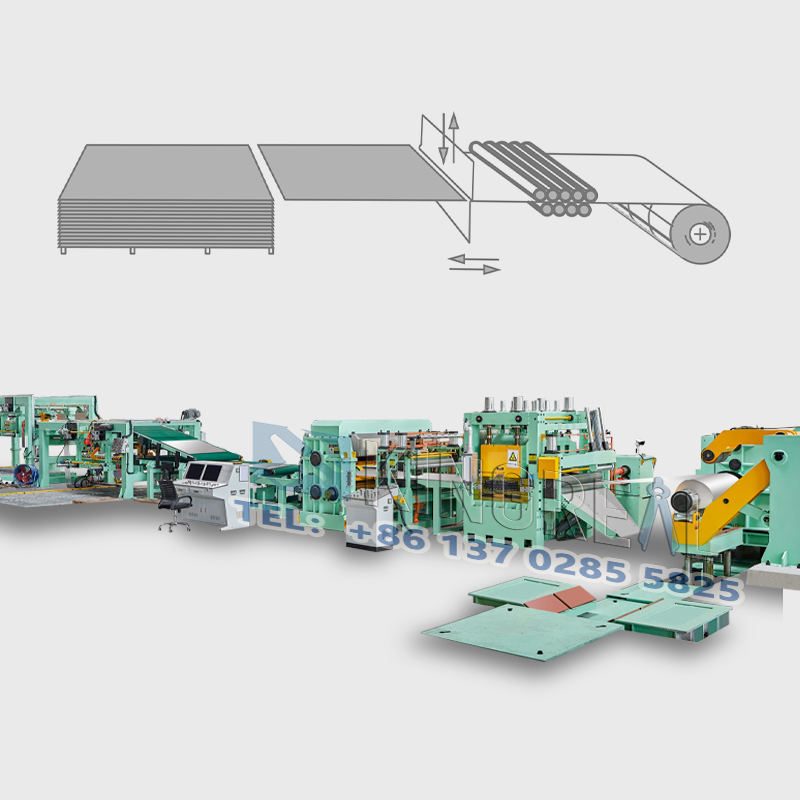

Tekercses kocsi → Decoiler → Csípős adagolóhenger adagolás → Nagy pontosságú szintezőberendezés → Fix hosszúságú vágás → Kirakóasztal / Automatikus rakodóasztal

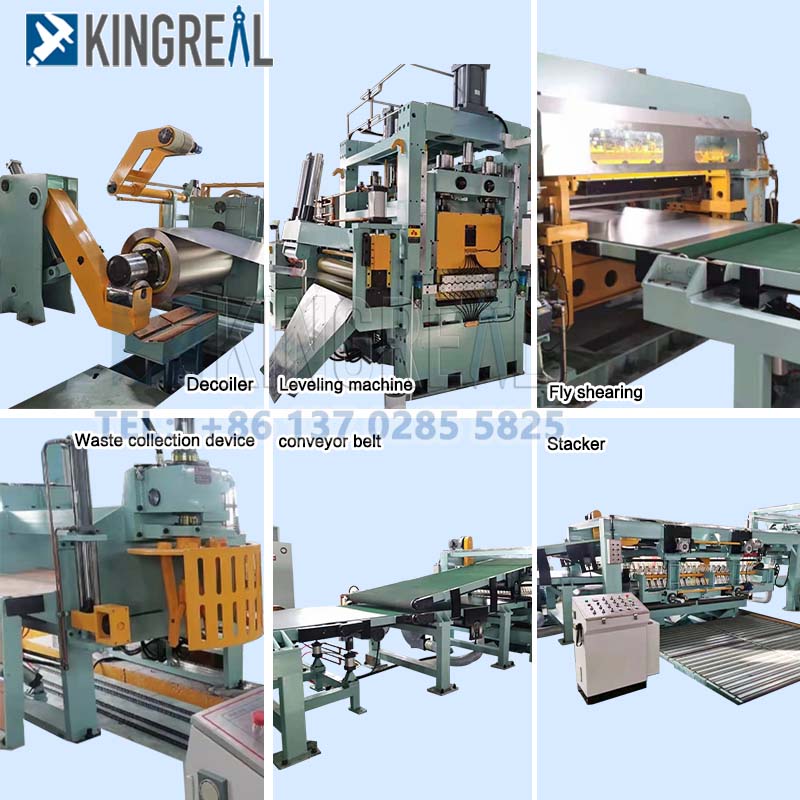

Főbb komponensek részlete fém vágott vonal
A KINGREAL STEEL SLITTER hidraulikus konzolos tervezésű, ellenséges tekercset és letekercselést hajt végre, melynek maximális kapacitása 15 tonna.
A hidraulikus hengerek segítségével a decoiler visszahúzható és alkalmas a tekercs belső átmérőjére. Konzolos karral van felszerelve.
A KINGREAL STEEL SLITTER szintezőgépet szervomotor vezérli a nagy sebességű előtolás és a pontos hosszszabályozás érdekében. A működés a vezérlőkonzolon, programozható vezérléssel történik.
Meghajtási mód: 15 kW-os szervomotor, precíziós redukciós hajtás, szinkronizált szállítószalag az adagológörgőkhöz
Vágási mód, beleértve a hidraulikus fel és le nyírást, az adagoló közvetlen jelű automatikus nyírásával. A résbeállító tervezési vágóanyagok használata, a hőkezelés biztonságosan nyírhatja a 2 mm-es acéllemezt.
A pneumatikus rendszer gázforrásból (az igénylő által biztosított), gázforrás feldolgozó alkatrészekből, Salenoidból, kapcsolódó csővezetékekből és palackokból áll, stb.
A Salenoid és más alkatrészek kiváló minőségű termékekből készülnek.
Műszaki paraméterek: Levegőforrás nyomása: 0,4-0,6Mpa. kapacitás: 1m³/perc.
Fém vágott gép felszerelési listája
Hidraulikus tekercses autó
- Hidraulikus decoiler
- Hidraulikus bejárati vezető
- Négy/hat magas szintezőgép
- Gyűrűs híd
- Oldalsó vezetőtárcsa
- CNC szervo adagoló egyengető gép
- Mérőrendszer
- Nyírógép
- Szállítóasztal
- Négy/hat magas szintezőgép
- Hidraulikus emelőasztal
- Autó lerakása
- Hidraulikus rendszer
- Pneumatikus rendszer
- Elektromos rendszer PLC vezérlés
A hosszra vágott fém specifikációi
|
Gép típusa |
Fém Vágott vonalra |
|
Tekercs anyaga |
Fém tekercs (egyéb testreszabható |
|
A tekercs vastagsága |
0,5-10 mm |
|
A tekercs szélessége |
600-2000 mm |
|
Tekercs belső átmérője |
500/610 mm |
|
Tekercs külső átmérője |
≤2000 mm |
|
Vágási sebesség |
10-70 m/perc |
|
Hosszúságra vágás Pontosság |
±1,5 mm |
|
Vágás hossztartományra |
500-4000 mm |
|
Lapkiegyenlítés síkosság |
≤±1,5 mm/m² |
Annak érdekében, hogy a KINGREAL STEEL SLITTER ügyfelei gyártási igényeit teljes mértékben kielégítő fémvágási vonalakat biztosítsa, a KINGREAL STEEL SLITTER személyre szabja a fém méretre vágott gépi gyártási megoldásait ügyfeleink egyedi rajzai és követelményei alapján, beleértve az anyagvastagságot, az anyagot, a szélességet, a szükséges sebességet és a gyártási léptéket. Az alábbiakban bemutatunk néhány fém hosszra vágott gyártási lehetőséget:
Fém méretre vágott gép lamináló berendezéssel
A KINGREAL STEEL SLITTER vásárlóinak a fémlemez felületi simaságra vonatkozó szigorú követelményeinek teljesítése érdekében a KINGREAL STEEL SLITTER a hosszúra vágott fémsorokat lamináló berendezéssel látja el. Mielőtt a fémtekercs belép a nyírógépbe, egy fóliaréteget visznek fel a felületre, amely megakadályozza, hogy az éles pengék megkarcolják a nyírási folyamat során.
Fém méretre vágott gép dupla szintezővel
Annak érdekében, hogy megfeleljen a KINGREAL STEEL SLITTER ügyfeleinek a lemezek síkosságára vonatkozó szigorú követelményeinek, és időt takarítson meg a későbbi másodlagos megmunkálás során, a KINGREAL STEEL SLITTER a méretre vágott gépeket dupla szintezővel szereli fel. A fémtekercs két szintezési lépésen megy keresztül, ami maximális síkságot biztosít.
Fém méretre vágott vonal kettős egymásra rakható asztalokkal
A méretre vágott fémgép teljes hatékonyságának javítása érdekében a KINGREAL STEEL SLITTER a méretre vágott fémsort kettős egymásra rakható asztalokkal látja el. Ez a rendszer növeli a fémlemezek egymásra rakásának sebességét, miközben biztosítja a kiváló minőséget.
Minkete és figyelem a fém hosszra vágott vonalára
1. A tekercset jobbra kell állítani a súlyegyensúly megőrzése érdekében. A tekercskocsinak rögzítenie és be kell feszítenie a tekercset a decoilerbe, mielőtt visszaállítható.
2.Először nyomja meg a tekercsfejet a vonógörgővel, majd nyissa ki a tekercscsomagot, hogy megakadályozza a tekercsfej kipattanását.
3. Amikor a gép működik, a kezelő nem állhat a tekercsen.
GYIK
A KINGREAL STEEL SLITTER professzionális gyártó és szállító.
A KINGREAL STEEL SLITTER vásárlóinak a fémlemez felületi simaságra vonatkozó szigorú követelményeinek teljesítése érdekében a KINGREAL STEEL SLITTER a hosszúra vágott fémsorokat lamináló berendezéssel látja el. Mielőtt a fémtekercs belép a nyírógépbe, egy fóliaréteget visznek fel a felületre, amely megakadályozza, hogy az éles pengék megkarcolják a nyírási folyamat során.
A KINGREAL STEEL SLITTER professzionális csapattal és gazdag projekttapasztalattal rendelkezik, és a legjobb szolgáltatást nyújtja Önnek, üdvözöljük, lépjen kapcsolatba velünk.
A KINGREAL STEEL SLITTER gyár Foshan városában, Guangdong tartományban található. Tehát két út van a KINGREAL STEEL SLITTER városba.
Az egyik repülővel, közvetlenül Foshanba vagy a Guangzhou repülőtérre. Egy másik vonattal, közvetlenül Foshan vagy Guangzhou állomásra.
A KINGREAL STEEL SLITTER felveszi Önt az állomáson vagy a repülőtéren.
A KINGREAL STEEL SLITTER több mint 20 éve szakosodott erre az iparágra, különösen a méretre vágott fém- és fémtekercs-vágó gépekre.
A KINGREAL STEEL SLITTER fémvágó gépet közvetlenül Oroszországba, Vietnamba, Indiába, Indonéziába és Ázsia, Afrika, Közel-Kelet és Dél-Amerika sok más országába exportálják.
