Videomegjelenítés a hosszra vágott vastag nyomtávról

Hosszra vágott nehéz nyomtáv szállítói

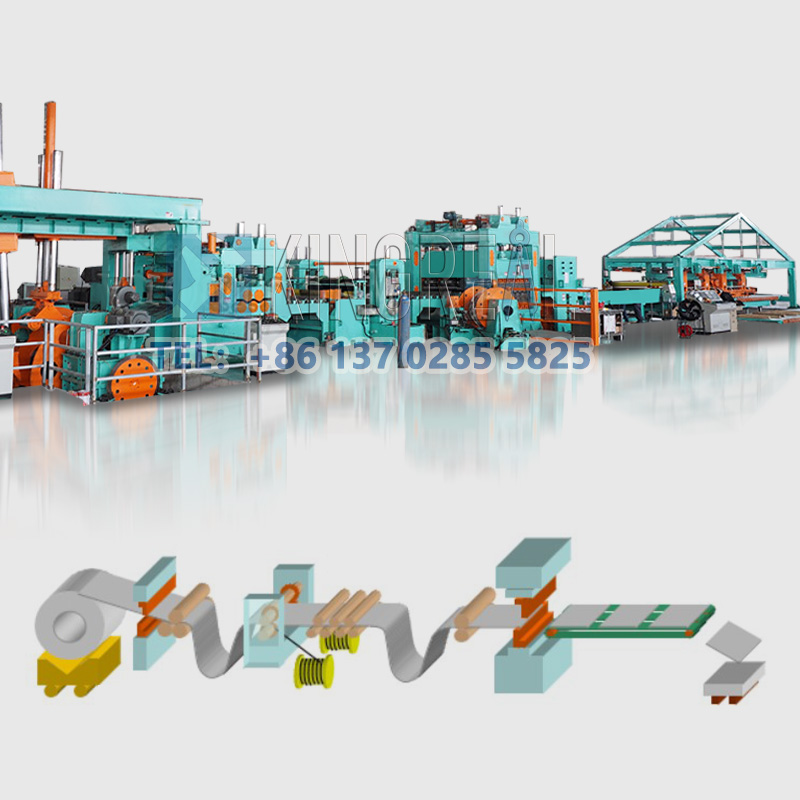

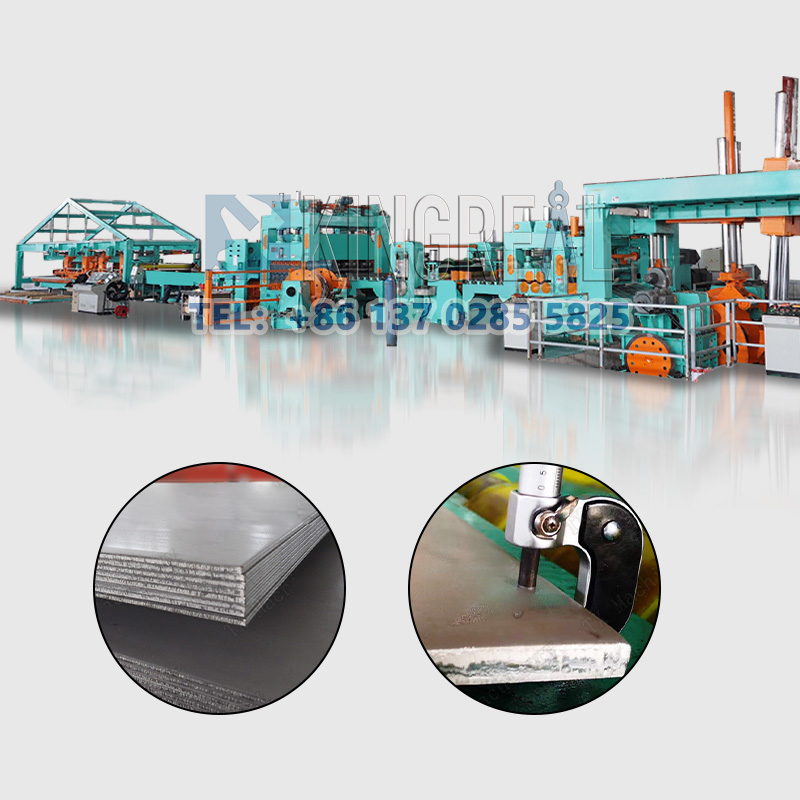

Nehéz méretre vágott vonal - 2024 KINGREAL STEEL SLITTER képes vágási vonalat, nagy sebességű hosszra vágó gépet, egyszerű vágási vonalat és ezt a nehéz méretre vágott gépet is, amely képes precíziós méretre vágni melegen hengerelt acélt, hidegen hengerelt acélt, rozsdamentes acélt, szilícium acélt és más fémtekercseket teljesen automata feldolgozó berendezéshez.

Kitörés nagy teherbírású hosszra vágott vonalon

Nagy szilárdsága, jó szívóssága, könnyű megmunkálása és alakítása, valamint jó hegesztési képessége miatt a vastag lemeztekercset széles körben használják különféle ipari területeken, hogy megfeleljenek a különböző iparágak igényeinek. Növekszik az igény a nagy méretű vágott vonalra, a vastag fémlemez tekercsek feldolgozása a berendezések magasabb követelményeihez, a letekercselő berendezés szintezésétől a nyírásig és egymásra rakásig. A teherbírási tartományra vonatkozó követelmények sokkal magasabbak, mint más vastagságú fémlemezeknél.

A KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line-t kifejezetten 6-20 mm vastagságú tekercsek feldolgozására tervezték decoilerrel, egyengetővel, méréssel, méretre vágott géppel és egymásra rakással.

A hosszra vágott nehéz nyomtáv műszaki specifikációja

Nehéz nyomtávú vonalra vágott munkafolyamat

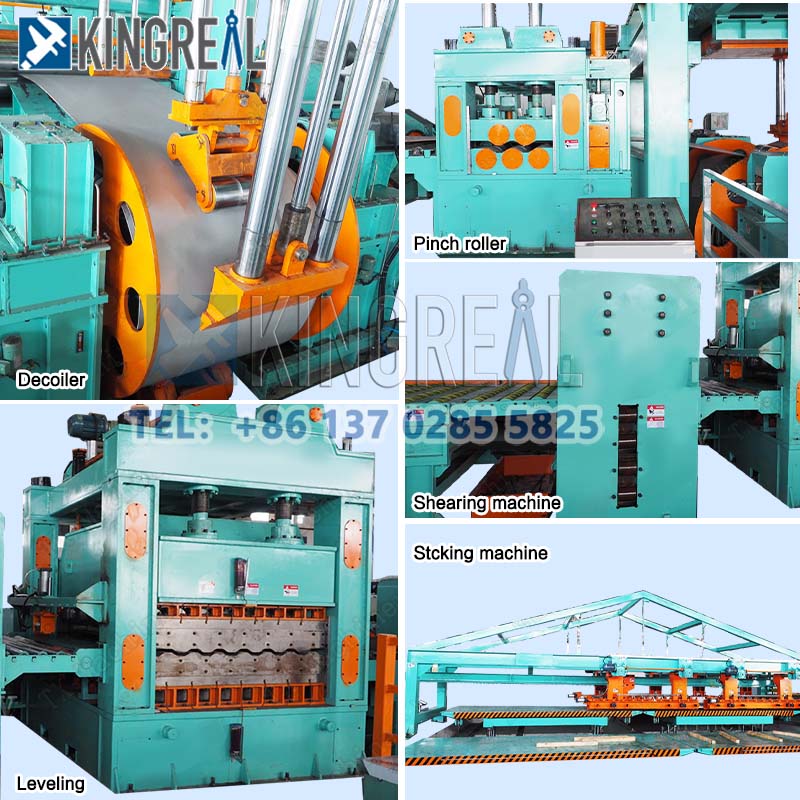

Hidraulikus decoiler-- Keretes hidraulikus pilótagép--Héthengeres szintezőgép--Kettős fejű vágógép - Scarp Collector - Tizenegy hengeres szintezőgép - Pneumatikus méretező berendezés - Hátlap adagoló - Hidraulikus vágógép - Rakodógép

További specifikációk a hosszra vágott nehéz nyomtávról

• Hidraulikus duplakúpos lecsavaró

a.Kapacitás: 30T

b.A fékek műszaki adatai: 4-DBH205

c.anyagkeret emelési löket 650mm (közvetlenül az orsóhoz emelhető, az anyag acél bélés eltávolítva)

d. Kettős csapágyas kettős kúpos felső nyomású mechanizmus alkalmazása az acéltekercs rögzítéséhez, a gépalap második végének mozgását hidraulikus hengerek hajtják, és az egyidejű meghajtási központosítás funkciója van, a letekercselő második végén lévő orsó pneumatikus tárcsafék-berendezéssel van kialakítva.

• Héthengeres előszintező gép

A kétgörgős rögzítés és adagolás, valamint az ötgörgős szintezés szerkezetét alkalmazza. A motor az univerzális összekötő tengelyen keresztül hajtja a felső és alsó görgőket a reduktoron és az elosztódobozon keresztül, a felső görgő beállítását és lenyomását az adagoláshoz a hidraulikus munkahenger, a felső görgő beállítását és lenyomását a szintezéshez elektromos erő hajtja végre. Figyelembe véve az óvodagép és a szintezőgép szinkron működését, a motorvezérlést az amerikai PARKER590C sorozatú DC vezérlőrendszer vezérli. Az univerzális összekötő tengely a malomipari kardántengelyt alkalmazza.

Szintező henger átmérője: Φ220mm

Szintező henger távolság: 260 mm

Hengerek mennyisége: 2+5 henger

Henger anyaga: GCr15 kovácsolt acél, edzett és közepesen edzett (HRC60)

Főmotor teljesítménye: 132KW DC

A motor teljesítménye a beállításhoz: 2-7,5 KW

Fő szűkítő:   JZQ850

Beállításcsökkentő: 2-BWY4 Lengéscsökkentés

• Méretező készülék

a. Funkció: Megakadályozza, hogy a lap futás közben kifogyjon, és a lap beszabályozása a szintező főgépbe. Gépalapból, határológörgőből, támasztó üléscsúszkából, vezetőgörgőből és beállító szerkezetből áll. A lapszélesség irányának mindkét oldalán függőleges vezetőgörgők vannak felszerelve, a vezetőgörgő kerete pedig a megfelelő szánra van rögzítve, amely a hengerrúd anya fizetésével a vezetőoszlopon a lapszélesség irányába mozgatja a szánt a motoron keresztül, így alkalmazkodik a különböző lapszélességekhez. A beállítás motoros.

b.Beállítási tartomány: 900 ~ 2000 mm

Vezetőgörgő anyaga: Gcr15(HRC60)

Beállító motor: 2~3KW

Beállító reduktor: 2-WPDKS135 Csigacsökkentő

• Fő vágási vonal

Funkció: A nyírógép főként a fejvágás, a farokvágás, az oldalvágás, a hosszirányú nyírás és a hossznyírási feladatokat látja el.

Anyag adaptálhatósága: Különböző vastagságú és anyagú acéllemezekhez alkalmas, mint például közönséges szénacél, kiváló minőségű gyengén ötvözött acél, ötvözött acél, csővezeték acél és rozsdamentes acéllemez.

Automatizálási fok: az egész folyamat automatikusan működik, csökkentve a kézi működést és javítva a termelés hatékonyságát.

Pontos mérés: nagy pontosságú mérés a pontos vágási méret érdekében.

Nyírópenge-rés beállítása: A nyírópenge oldalrés állítható a vágási minőség biztosítása érdekében.

a.Modell: Hidraulikus fék

b.Löketek percenként: 8-12-szer

c.A penge anyaga: Cr12Mov

d.Motor teljesítmény: 55KW

• Átalakító

Etetőállomás:

a. Keretből, lengőgörgős asztalból, szállítógörgős szállítószalagból és tápegységből áll. Feladata a lapos tányér behelyezése a dobógépbe.

b. Motor: 7,5 kW

c. Szűkítő: BWY4 lengéscsökkentő

Fő adagoló:

a. Gépalapból, plakettből, csúszkából, dobógörgőből és tápegységből áll. Dobóanyag felső görgő emelése és süllyesztése pneumatikus megvalósításhoz. A sebességváltó mechanikus. Feladata a tányér betáplálása az udvarasztalba.

b. Motor: 7,5 kW

c. Szűkítő: BWY4 lengéscsökkentő

• Rakodógép

Rakodóasztal: Acéllemezekből és egymáshoz hegesztett acélszelvényekből áll. Feladata a kalibrált lapos lemez egymásra rakása. Hossza 12 méter.

Pneumatikus raktár: egy készlet hosszirányú határoló berendezésből és három készlet keresztirányú határérték-kiegyenlítő berendezésből áll. Mind a korlátozó, mind a beállító mechanizmus a különböző táblaszélességeknek megfelelően állítható, a beállítás pedig manuális. Az egyenirányító kiviteli anyag egy pneumatikus hajtómű.

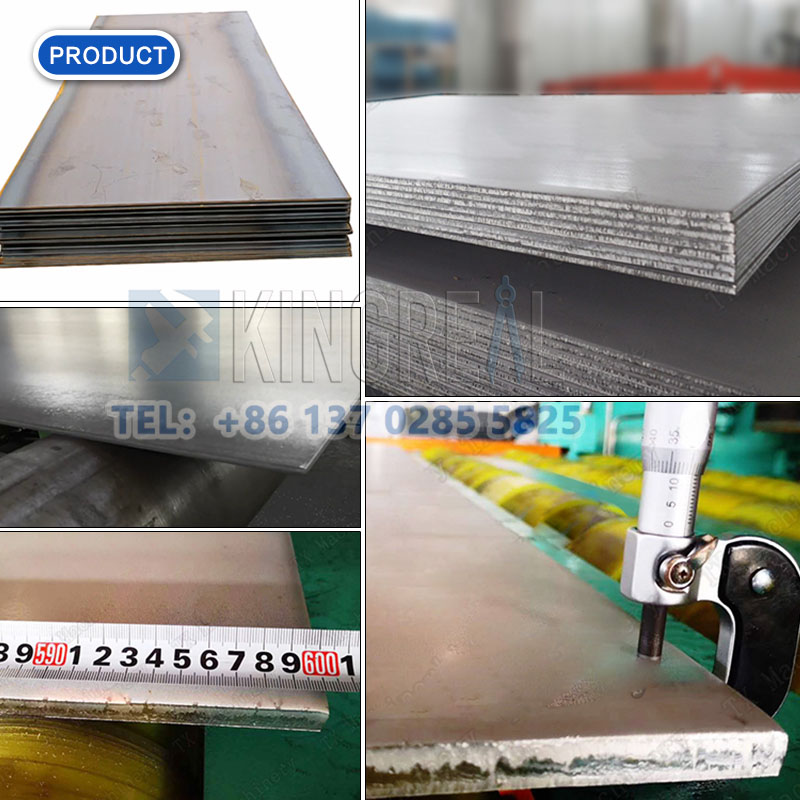

Végtermék megjelenítése

KINGREAL STEEL SLITTER szolgáltatás nagy nyomtávú vonalra vágáshoz

1. A testreszabott szolgáltatások teljes skálája, az ügyfél lemezgyártási igénye szerint, nagy méretre vágott vonalrajzi tervezést biztosítva, a választással konfigurálható.

2. Különböző konfigurációk biztosítása a nagy méretű vágott vonalhoz, például rakodókocsi, vágóeszköz, automatikus rakás, automatikus ürítés stb.; teljesen automatikus gyártást valósít meg.

3. Különféle tartozékokat biztosítson a hosszúra vágott nehéz nyomvonal stabilitásának és hosszú élettartamának biztosítása érdekében;

4. A mérnökök helyi vevőszolgálati garanciája, irányítani tudja a nehéz nyomtávra vágott vonalak telepítését a helyszínen.

5. 24/7 on-line vevőszolgálat, műszaki válasz.

GYIK a vágott vonalról

1/ Mekkora az acéllemez maximális vastagsága, amelyet a hosszra vágott vonalgép képes vágni?

 A KINGREAL STEEL SLITTER hosszra vágott vonalakkal 0,2 mm és 25 mm közötti vastagságú fémeket képes vágni. A javasolt konkrét modell az Ön igényeitől függ.

 2/Mennyi ideig tartanak a méretre vágott pengék?

 A méretre vágott kések élettartama a vágott anyagtól és a használat gyakoriságától függ. A KINGREAL STEEL SLITTER egyedi ötvözött acél pengéket is kínál az élettartam meghosszabbítása érdekében.

 3/Mely anyagok alkalmasak hosszúságú vonalak vágására?

 A KNGREAL méretre vágott gépei elsősorban acélhoz, rozsdamentes acélhoz, szénacélhoz, alumíniumhoz, rézhez és egyéb fémanyagokhoz alkalmasak.

4/Mi van, ha a méretre vágott gép elromlik?

 A KINGREAL STEEL SLITTER méretre vágott gépei nagyon megbízható minőségűek. Ha valamelyik alkatrész megsérül, a KINGREAL STEEL SLITTER cserealkatrészeket biztosít Önnek.

5/Milyen típusú vágott gépeket kínál?

 A KINGREAL STEEL SLITTER olyan méretre vágott gépeket biztosít, amelyek megfelelnek az ügyfél tényleges projektkövetelményeinek, beleértve a feldolgozási anyagot, az anyagvastagságot, a szélességet, a hosszúságot és a vágási módszert. És a KINGREAL STEEL SLITTER speciális alkatrészekkel is fel tudja szerelni a méretre vágott gépeket.
