850 mm-es acéltekercs vágógép

Meg szeretné találni a 850 mm-es acéltekercs vágógépet? Professzionális technikai csapattámogatás, rugalmas konfigurációs programlehetőségek, elkötelezett amellett, hogy az ügyfelek számára teljes körű tekercsvágó gép gyártási megoldásokat biztosítson.

Kérdés küldése    PDF letöltése

termékleírás

Videó kijelző

A tekercsvágó gép leírása:

A tekercsvágó gépeket, más néven függőleges vágóvonalakat, különböző anyagokból készült tekercsek precíziós vágására tervezték meghatározott szélességűre az ügyfél gyártási követelményei szerint, és a végső tekercselésre. A kész fém vágótekercseket széles körben használják a transzformátorgyártásban, a motorgyártásban, a csőhegesztésben, az autógyártásban és a hidegalakításban. Gyártás céljára gyakran tovább dolgozzák fel.

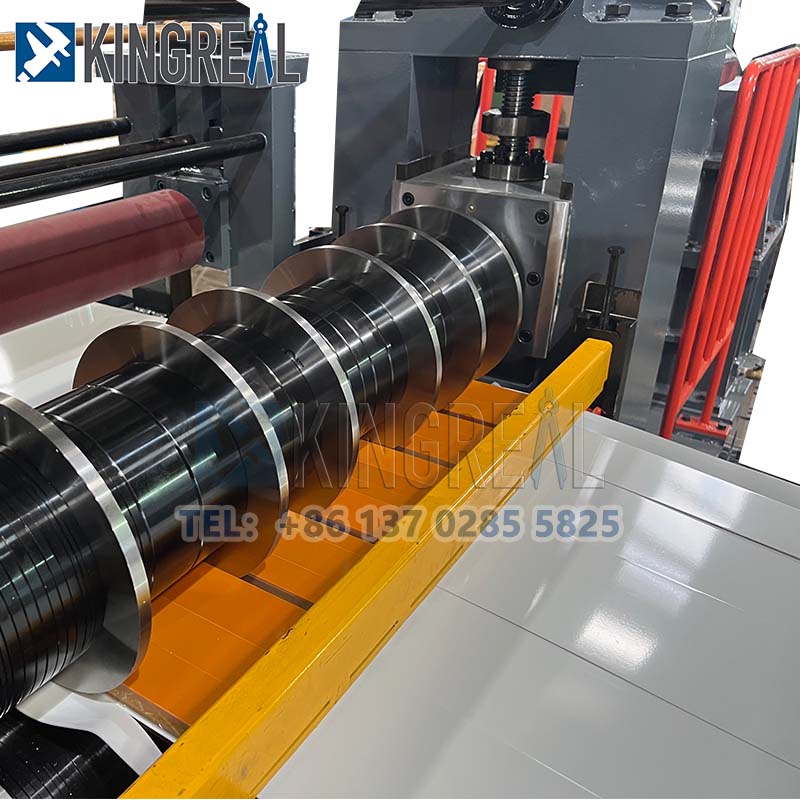

aluminium coil slitting machine


A tekercs vastagságától függően a vágósoros gép nagy teherbírású hasítógépekre osztható vastag lemezekhez, általános célú hasítógépekre közepes és vastag lemezekhez, valamint könnyű és egyszerű acél hasítógépekre.


A különböző gyártási követelmények szerint nagy pontosságú szintező vágógépre, dupla vágófejű nagy sebességű hasítógépre és védőpajzsos hasítógépre osztható.


A KINGREAL több mint 20 éves tapasztalattal rendelkezik a nagyméretű gyártósorok hasítógépeinek gyártásában és értékesítésében, és az ügyfelek gyártási igényei szerint képes változatos megoldásokat kínálni. Kérjük, forduljon hozzánk bizalommal!


Körülbelül 850 mm-es acéltekercs vágógép

A KINGREAL 850 mm-es acéltekercses vágógép a 850 mm széles fémtekercsek feldolgozására szolgáló vágógépekre utal, amelyeket gyakran 850 mm-es réztekercs-vágó gépnek is neveznek.

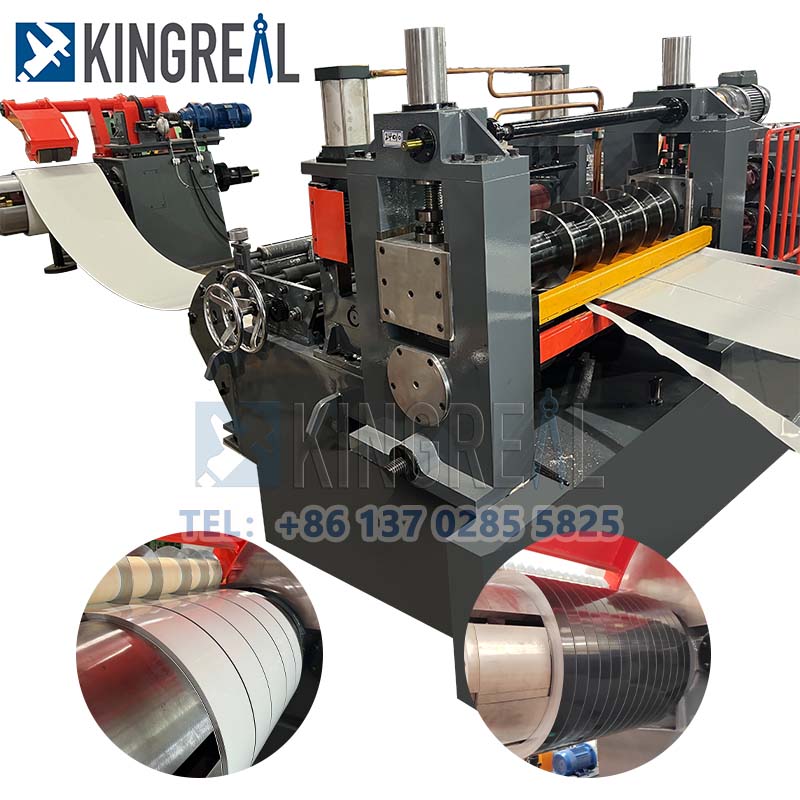

coil metal steel slitting machine

A 850 mm-es szélesség mellett a KINGREAL tekercsvágó gépsor 1350 mm, 1600 mm és 2000 mm széles tekercseket is képes feldolgozni, amelyek vastagsága általában 0,3-3 mm, és testreszabható az ügyfelek gyártási igényeinek megfelelően.

Műszaki előírás

Tekercs anyaga Acél/Réz/Alumínium
Tekercsvastagság 0,3-3 mm
Tekercs szélessége 300-850 mm
Tekercs súlya 20 tonna
Hasítási sebesség 0-160 M/min
Voltage 380V
Névleges teljesítmény 300 kW
Kapacitás 300 kW

Munkafolyamat:


coil sheet slitting machine

Rakodókocsi → Hidraulikus decoiler → Henger adagolása, szintezése → Nyírófej-átmeneti asztal → Eltérés korrekció → Körkés nyírás → Huzalhulladék Visszacsévélő hurok → Előleválasztó, feszítőgép, hosszmérő henger → Tekercselés, préselés és felosztás → Kirakodó kocsi → Hidraulikus vezérlés → Elektromos vezérlés

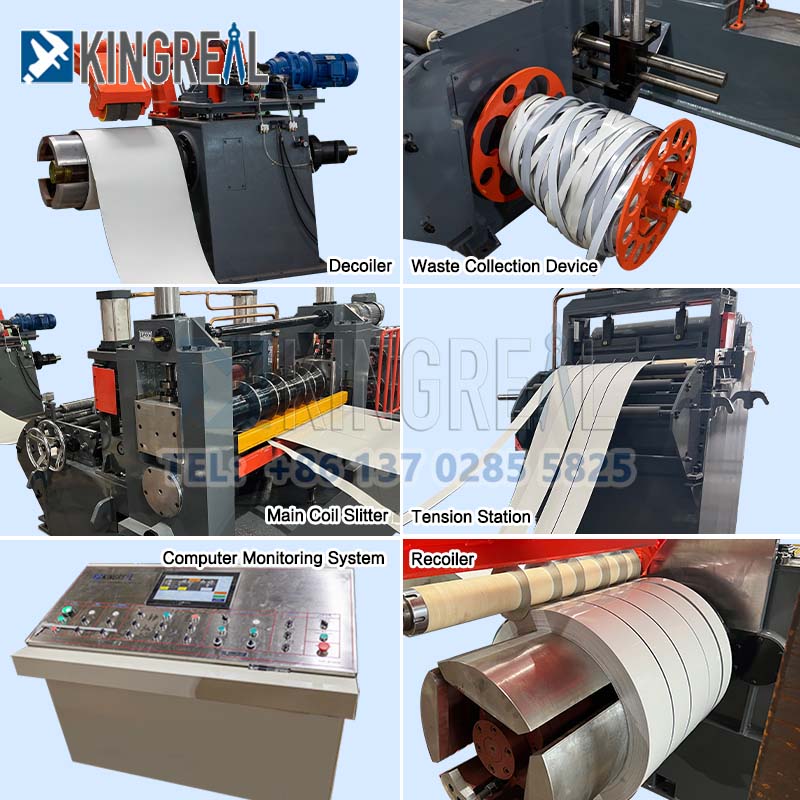

Főbb komponensek részletei:

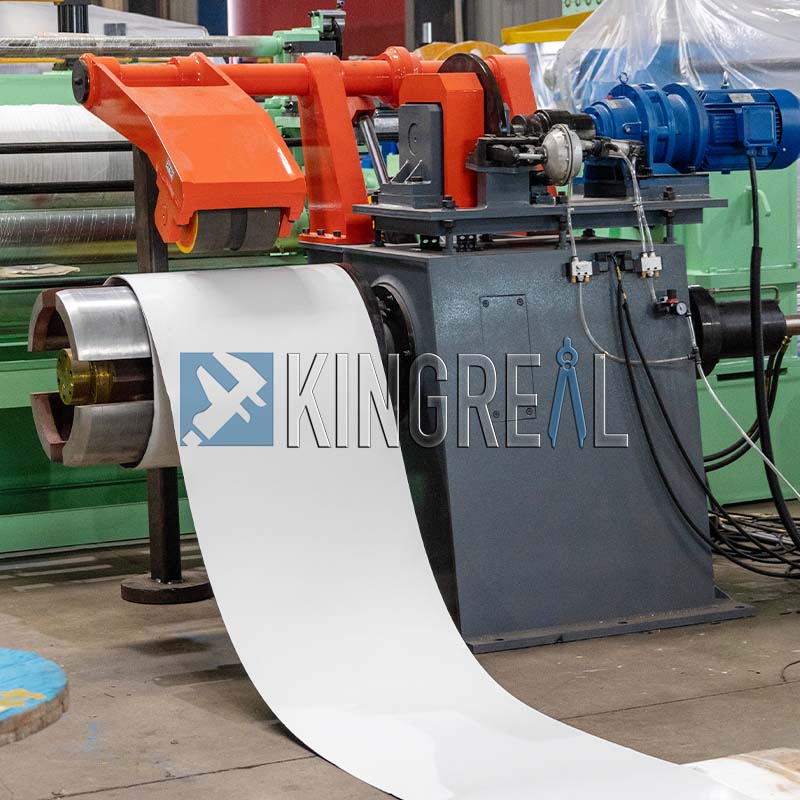

Hidraulikus decoiler

● Felépítés és használat: Ez a berendezés acélhengerek rögzítésére és szállítására, acélhengerek nyitására, valamint a feszítő-tekercselés funkciójának megvalósítására szolgál. Keretből, orsóból, erőátviteli rendszerből, emelkedő és zsugorodó rendszerből, nyomóanyagrendszerből, feszítőrendszerből, kenőrendszerből, hidraulikus rendszerből és így tovább áll.

● Erőátviteli rendszer: a frekvenciaváltó motor meghajtja a letekercselő gép orsóját, hogy forogjon és aktív letekercselést valósítson meg.

Emelkedő és zsugorodó rendszer: az emelkedő és zsugorodó henger feszültséget biztosít, így az orsón lévő csúszóülés elmozdulást hoz létre, ék alakú csúszka és a csúszóülés az elmozdulást, hogy megvalósítsa az orsó emelkedését és zsugorodását.

coil slitting machine line
coil slitting machines

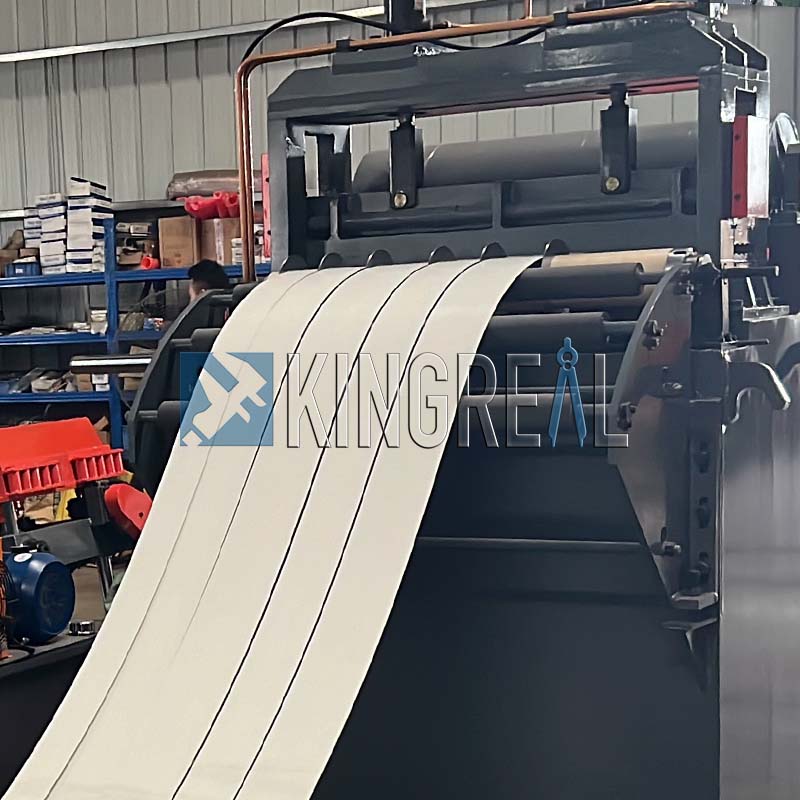

Hurokhíd:

● Felépítés és használat: Az acélszalag sebességének szinkronizálásának és pufferének szabályozására szolgál a vágó és az adagoló között. Az asztal felülete nejlonlemezből készült, hogy ne karcolja meg a tányér felületét. Az optikai kapcsoló szabályozza az acélszíj helyzetét a feszültség alatti hüvelyes gödörben, amely elegendő tárolókapacitást biztosít a gödörben.

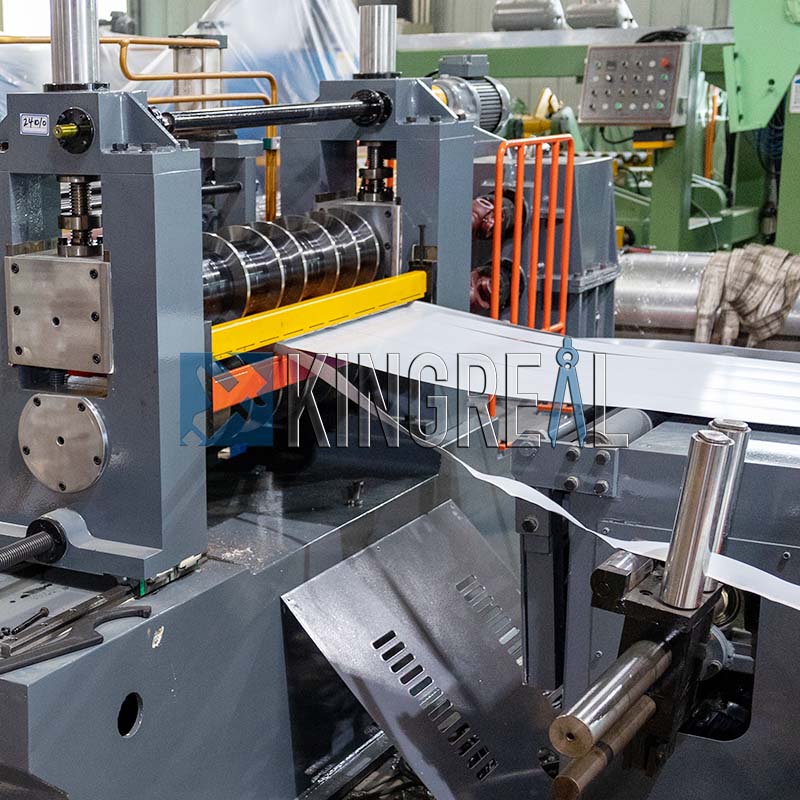

Fő vágógép

● Felépítés és felhasználás: A hasítógép a szalagtekercsek különböző szélességű hosszirányú nyírására szolgáló eszköz. A kombinált távtartó cseréjével a nyírt termék szélessége rugalmasan változtatható. A késtengely-beállítás az alsó tengelyt rögzíti, a felső tengely beállítását a csigakerekes késtengelytávolság szinkron beállításához, a felső tengely és az alsó tengely közötti rés nagy pontosságú szabályozását. A felső és alsó vágótengely axiálisan anyákkal van rögzítve, a felső és alsó vágótengely végei pedig védőhüvelyekkel vannak ellátva a kések számára. Az oldalra nyíló keretnek köszönhetően kényelmes a penge cseréje.


A fő szerkezet: acéllemez, öntőülés, szinkron hajtómű, univerzális csatlakozó hajtás, elektromos csavaremelő szerkezet.

metal coil slitting machines

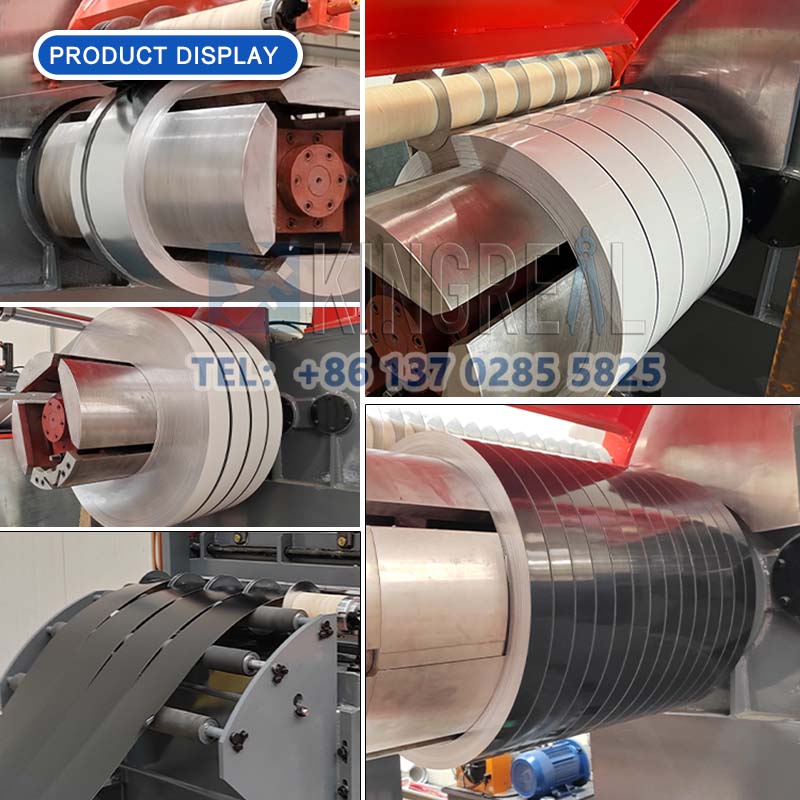

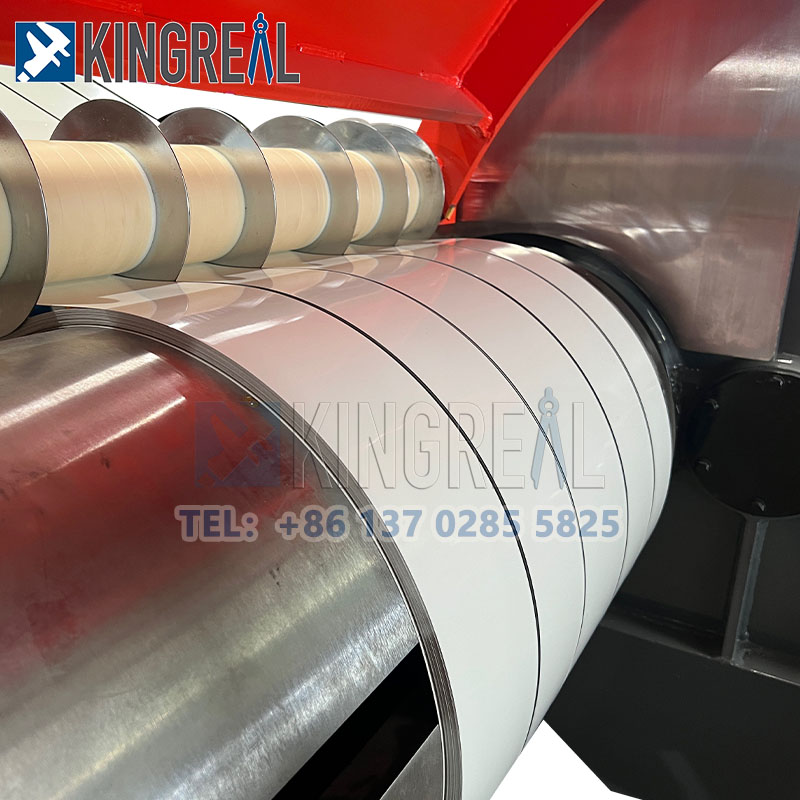

Végső tekercs termék megjelenítése:

metal sheet coil slitting machine

Ügyfél látogatása:

customer visit

(KINGREAL szeretettel vár minden ügyfelet, hogy látogassanak el hozzánk!)


GYIK:

Q1: Mennyi ideig küldi el az ajánlatot és az ajánlatot?

V1: Körülbelül 3–7 napra lesz szükségünk az ajánlat megtervezéséhez, miután összegyűjtöttük a fent említett információk összes részletét.


Q2: Mikor mondod meg az árat?

A2: A gépsor összes részletes konfigurációjának megerősítése után tudunk ajánlatot tenni


4. kérdés: Mennyi ideig kell telepítenie és üzembe helyeznie a gépsort?

V4: Általában egy hét a beszerelésre és a munkák tanítására.


5. kérdés: Hány ember fog telepíteni és üzembe helyezni a gépsort?

V5: Általában 1 mérnök elég minden dolog elvégzéséhez. Az utazás során felmerülő összes költségét a vevő ennek megfelelően fizeti.
