1650 mm-es tekercsvágó gép leírása

A KINGREAL STEEL SLITTER 1650MM tekercsvágó gépet különféle típusú anyagok, például acél, alumínium, GI, réz és szilícium vágására és visszatekerésére tervezték. Ez az 1600 mm-es tekercsvágó vonal az egyik legelterjedtebb fémhasító zsinór, és megfelel a legtöbb üzem igényeinek a tekercsfeldolgozó hasításhoz. A kezelt tekercsvastagság 0,3-3 mm, szélessége pedig 1650 mm-ig terjed.

Az alábbi terméket is megtalálja a KINGREAL STEEL SLITTER honlapján:

1. Kettős vágófejű tekercs hasítógép

2. Könnyű vágógép

3. Közepes méretű vágógép

4. Nehéz nyomtávú hasítógép

5. Nagy sebességű tekercsvágó gép

Az 1650 mm-es tekercsvágó vonal műszaki specifikációja:

Az 1650 mm-es tekercsvágó vonal munkafolyamata:

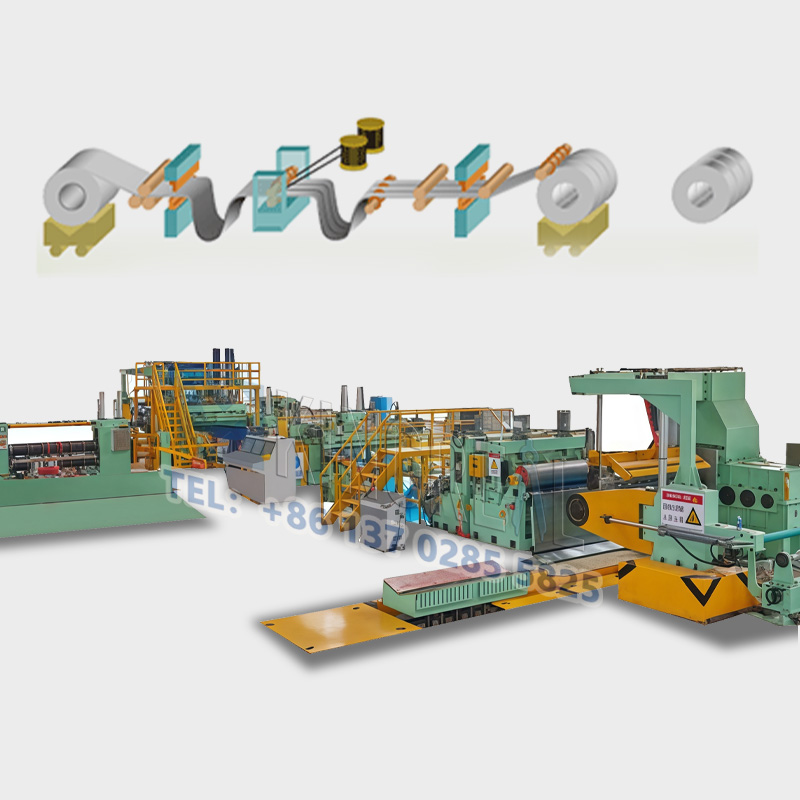

Kocsirakodó tekercs -- A decoiler hidraulikus függőleges központosítása -- Hidraulikus decoiler -- Csípő és kar -- Lemezfejű ollók -- Hurokhíd -- Hasítógép -- Feszítőállomás -- Szétválasztó -- Visszatekercselő gép

További részletek az 1650 mm-es tekercsvágó gépről:

Kocsibetöltő tekercs 1650 mm-es tekercsvágó géphez

Felépítése és felhasználása: A letekercselő táplálására szolgál, az acéltekercs a tárolóasztalról a letekercselő tekercsére szállítva, a kocsit a hidraulikus motor, az emelést a hidraulikus henger vezérli.

Emelőmechanizmus: hidraulikus henger és csúszó négy vezetőoszlop szerkezet, a henger által biztosított emelőerő, a henger a V-típusú tartóasztal emelésének elősegítésére, az acéltekercs fel és le funkciójának eléréséhez.

Mozgómechanizmus: hidraulikus motor és párhuzamos vezetősín szerkezet, a haladó erőt a hidraulikus motor biztosítja, így a kocsi vízszintesen mozog a letekercselő orsójának tengelyirányában. A sín mindkét végén van egy határoló blokk, amely megakadályozza a kocsi kisiklását.

Konzolos decoiler 1650 mm-es tekercsvágó géphez

A. Funkció:

Acéltekercsek szállítása, tekercsek belső átmérőjének bővítése és meghúzása, tekercsek letekercselése és kisütése vagy újrahasznosítása.

A tekercslemezt alátámasztó és az acélszalag feszültségét biztosító keretből, orsóból, táguló-összehúzó orsóból, letekercselő és préselő szerkezetből, segédtartóból, fékezőberendezésből és erőelemből áll.

B. Építés

a) Főváz: acélból, A3-as acéllemezből, #45-ös acél kovácsolt csapágyülés hegesztés után, az izzítás során a minőségi kezelés nem deformálódik;

b) Orsó: 40Cr köracélból fúrva 85mm átmérőjű furatokkal, edzett, majd finoman esztergálva 190mm átmérőjű munkafelületre, 25 tonna teherbírású.

c) az orsó felemelése és zsugorítása: csúszó típusú push-pull tágulási orsóforma használata; négy ívelt lemez (45-ös acél), huzalvágó csúszkapárok, tágulási átmérő: Ф470mm-520mm (plusz gumi hüvely a Ф610mm eléréséhez); Az orsó effektív munkahossza 1650 mm, a teljes tüske annak biztosítása érdekében, hogy a tekercs felfelé és lefelé, ha a koncentrikusság.

Nagy sebességű tekercsvágó gép

GYIK a tekercsvágó gépről

1.Mit csinál a horganyzott acél hasítógép?

2. Mi a funkciója a keskeny szalag tekercs hasítógépnek?

3. Mi a horganyzott acél hasítógép snubberje?

4. Hogyan lehet értékelni a fémtekercs hasítósor költséghatékonyságát?

5.Hogyan karbantartható a rozsdamentes acél tekercs vágóvonal?

Miért Válasszon Minket?

◆ Széleskörű gyártási szakértelem

A KINGREAL STEEL SLITTER több mint 20 éves gyártási és értékesítési tapasztalattal a fémvágó gépekre szakosodott tapasztalt gyártó. A KINGREAL STEEL SLITTER sikeresen szállított különféle fémvágó gépeket a világ nemzeteinek, köztük Vietnamnak, Törökországnak, Oroszországnak, Indiának és az Egyesült Arab Emírségeknek. széles körben elismerik az ügyfelek.

◆ Szakértői csapat ereje

A KINGREAL STEEL SLITTER saját belső műszaki, értékesítési és gyártási csapattal rendelkezik. A KINGREAL STEEL SLITTER professzionálisan képes kezelni a folyamat minden lépését, az értékesítéstől a gyártástól a szállításig.

◆ Vásárlás utáni segítségnyújtás

A KINGREAL STEEL SLITTER online és offline értékesítés utáni szerelési szolgáltatásokat kínál, hogy garantálja a fémvágógép megfelelő telepítését és működését.

Az online források oktatóvideókat és átfogó online mérnöki útmutatást tartalmaznak; Az offline erőforrásokhoz a KINGREAL STEEL SLITTER mérnököket küld az ügyfél helyi gyárába, hogy helyszíni telepítési útmutatást nyújtsanak.

KINGREAL STEEL SLITTER Üdvözlünk minden vásárlót, hogy látogasson el hozzánk!
