Hosszra vágott gép légyvágó ollóval

A KINGREAL hosszra vágott légnyíró gépet kínál, amelynek sebessége akár 80 M/perc is lehet, és több termelési előnyt biztosít az ügyfelek számára a hosszra vágott fémből.

Kérdés küldése    PDF letöltése

termékleírás

Videó kijelző:


Hosszra vágott zsinór – repülő nyírós nagy sebességű gyártás

A KINGREAL STEEL SLITTER egy speciális gyártó és gyártó a méretre vágott vonalak területén, és elkötelezett amellett, hogy optimális megoldásokat kínáljon ügyfeleinek.

A megrendelő fémforgácsoló kapacitásától, a feldolgozandó alapanyagok körétől és az üzem termelési igényeitől függően.



Hosszra vágó gép légnyíró ollóval egy ipari gép folyamatos fémcsíkok meghatározott hosszúságú lemezekre vagy lapokra vágására. KINGREAL design légynyírásban

 Fémszalagok folyamatos automatikus és precíz vágását valósítja meg megállás nélkül nagy sebességű mozgás közben, mely sebesség akár 80M/perc is lehet. Főleg acélgyártásban használják,

alumínium-, réz- és más fémfeldolgozó iparban, és széles körben használják az autóiparban, a háztartási gépekben, az építőiparban és más területeken.

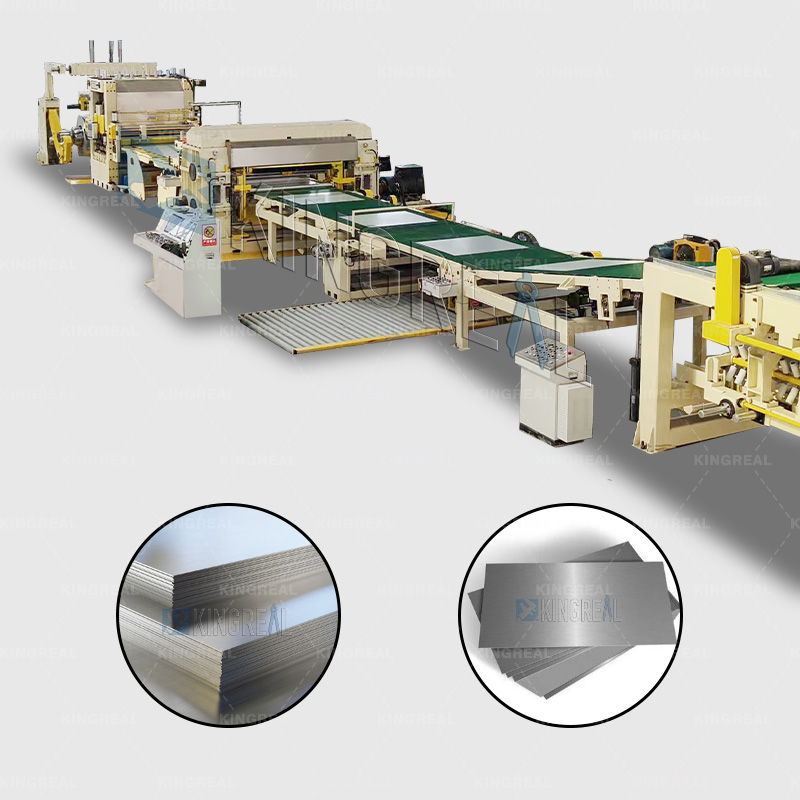

cut to length line

cut to length machine

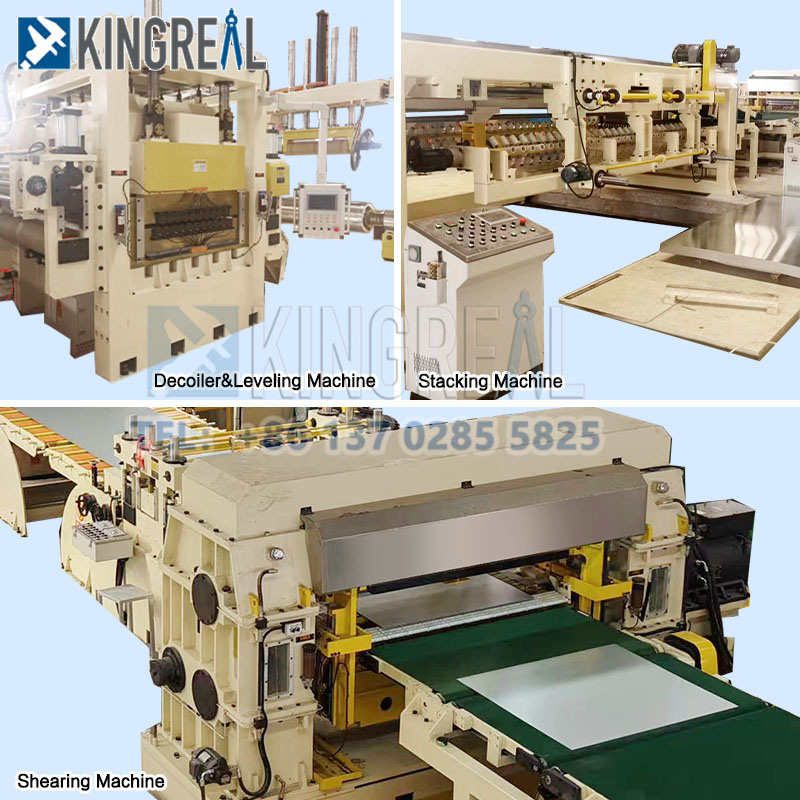

Amikor a gyártósor működik, a decoiler tápláló állapotban van. Miután a lemezanyag belép a 6 rétegű, 21 görgős nagy pontosságú szintezőgépbe a szintezéshez, az elektromos szemvezérlésű hurkolóval és oldalsó mechanizmussal belép az NC hosszmérőbe. Az NC hosszmérő beállítja a méretet, majd betáplálja az anyagot a következő lépéshez. Forgassa el a vágógépet; amikor az NC adagolás eléri a beállított méretet. A nyírógép levágja a lemezanyagot, és a vágott lemezanyagot a szállítóeszköz szépen egymásra helyezi a termékek rakodógépébe, és a rakodó acéllemez emelőplatformja automatikusan csökkenhet az acéllemezek magasságának növekedésével; Amikor a lemezek beállított értékét elérik, a gyártósor automatikusan leáll. Ekkor kézi vezérléssel lesüllyesztik az emelőkosárt, kihajtják az ürítő kocsit, és ezzel egyidejűleg egy másik ürítőkocsit hajtanak be, amely a következő munkaciklusba lép.


CTL termékcsalád komponens

Nyersanyag táblázat 1 egység
Etetőkocsi 1 egység
Elülső segédtámasz 1 egység
Letekercselő + letekercselő eszköz 1 szett
Hatrétegű görgős Szintezőgép + Munkahengeres öntisztító rendszer 1 egység
Felső oldali fólia lamináló gép 1 egység
Rövid hurka 1 egység
Oldalvezető eszköz 1 egység
Pinch NC hosszmérő 1 egység
Légynyíró gép 1 egység
Szállítógép 1 egység
Terméklerakó gép 1 egység


A hosszra szabott gép műszaki specifikációi

Nyersanyag CRC ACÉL
Vastagság 0,4-3,0 mm
Szélesség ≤1500 mm
A tekercs súlya ≤ 20T
Hossz 500-6000 mm
Hosszúságtűrés L=2m≤±0,3mm (2,0mm)
Átlós tűrés L=2m≤±0,5mm (2,0mm)
Sebesség 0-80 m/perc (fokozatmentes sebességszabályozás)
Átfutási sebesség 0-15 m/perc
Ellenőrzés AC frekvencia konverziós vezérlés


Funkció a hosszúra vágott gépről légy nyírással


  • A nagy hatékonyság ennek a CTL-sorozatnak az egyik legszembetűnőbb tulajdonsága. A repülő nyíró berendezés kialakítása és alkalmazása révén a szalag nagy sebességű mozgása során non-stop vágást valósít meg, miközben hosszmérővel rendelkezik, a repülő nyíró berendezés biztosítja a vágási pontosságot.
  • A KINGREAL Cut To Length Machine krómozott hengereket, gumival bevont görgőket, pneumatikus aggregátumokat és egyéb alkatrészeket alkalmaz az acél felületének védelmére.
  • Nagy pontosságú szintező hatás. A CTL gyártósor felszerelhető 21 görgőkészlettel a nagy pontosságú szintezéshez, vagy dupla szintezőgéppel a fémtekercs letekercseléséhez és szintezéséhez, amely több lapos és jó minőségű fémlemezt hozhat az ügyfelek számára.
  • A hurokhíd kiválasztható vagy elkerülhető, teljesen az ügyfél termelési igényeinek és az üzem tényleges területhasználatának megfelelően, ami kompaktabbá teheti a vágási gépet, megtakaríthatja az alapterületet és csökkentheti az üzem másodlagos feldolgozását. Sok kis gyártó számára jó választás.
  • A vágóeszköz biztosítása kulcsfontosságú kiegészítő funkció a fémcsíkok éleinek levágásához a vágás előtt. A vágóeszköz eltávolítja a sorját, az egyenetlenségeket vagy a felesleges anyagot a fémszalag széleiről, így biztosítva, hogy a kész lap szélei simák és tiszták legyenek. A szalagszélességek és -vastagságok széles skálája kezelhető, növelve a gép sokoldalúságát és alkalmazkodóképességét.

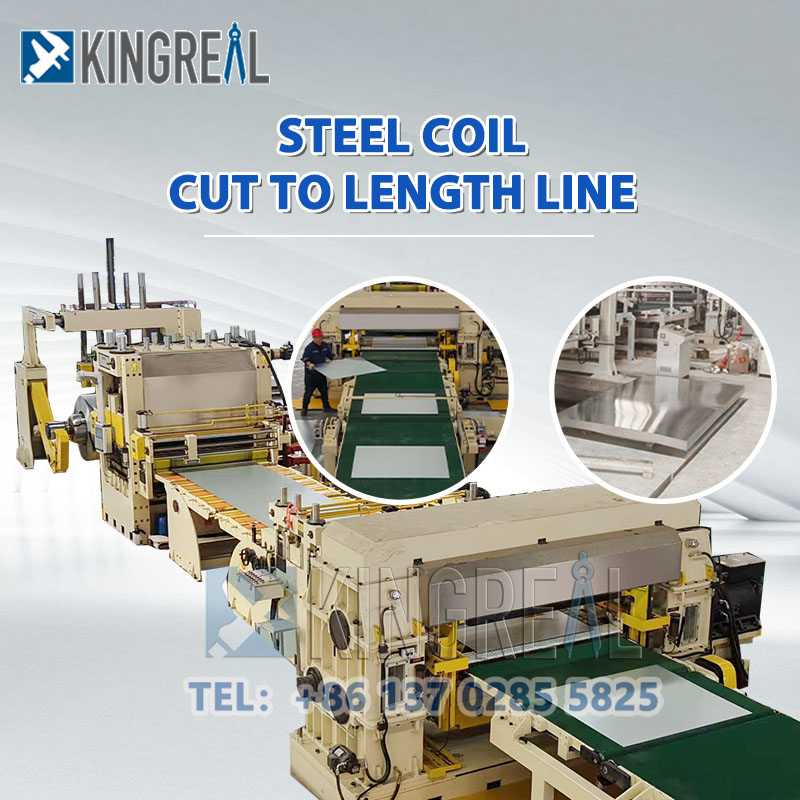

steel cut to length machine
coil cut to length machine

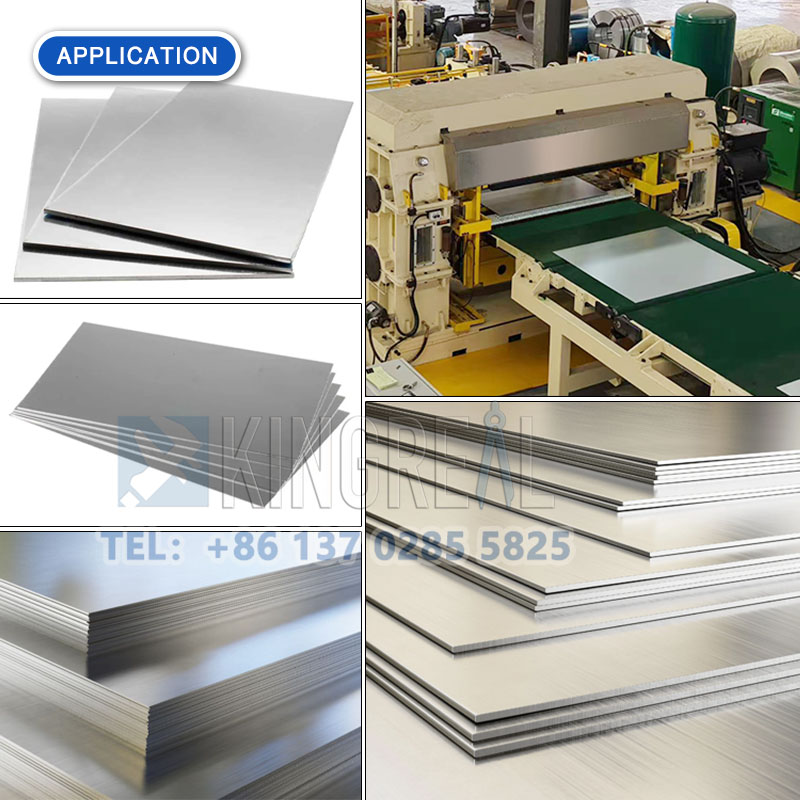

steel coil cut to length line

Funkció a légynyíró készülékről a CTL vonalban

Szinkronizálás vezérlő rendszer:

Ahaladtszervovezérlő rendszert vagy szinkronizációs vezérlőrendszert használnak a ta repülő nyírószerszám szinkronban van a fémszalag mozgási sebességével.

A vezérlőrendszer képes valós időben figyelni és beállítani a szerszám sebességét, hogy alkalmazkodjon a különböző vágási hosszúságokhoz and szalagsebesség.


Nagy szilárdságú szerszám anyaga:

A kések általában nagy szilárdságú ötvözött acélból vagy volfrám-karbid anyagokból készülnek, amelyek nagy keménységgel és kopásállósággal rendelkeznek a hosszú vágási élettartam és az egyenletes vágási minőség biztosítása érdekében.

A kések alakja és szögkialakítása is optimalizált a vágási ellenállás csökkentése és a vágási eredmények javítása érdekében.


Dinamikus egyensúly kialakítás:

A repülő nyíró eszköz kései és szerszámtartói dinamikusan kiegyensúlyozott kialakításúak, hogy biztosítsák a zökkenőmentes működést nagy sebességű mozgásnál, csökkentsék a vibrációt, valamint javítsák a vágási pontosságot és a berendezés élettartamát.


Precíziós vezető mechanizmus:

Nagy pontosságú vezetőmechanizmussal van felszerelve, amely biztosítja, hogy a repülő nyírószerszám mindig megtartsa a helyes vágási utat és pozíciót a vágási folyamat során, javítva a vágási pontosságot.
