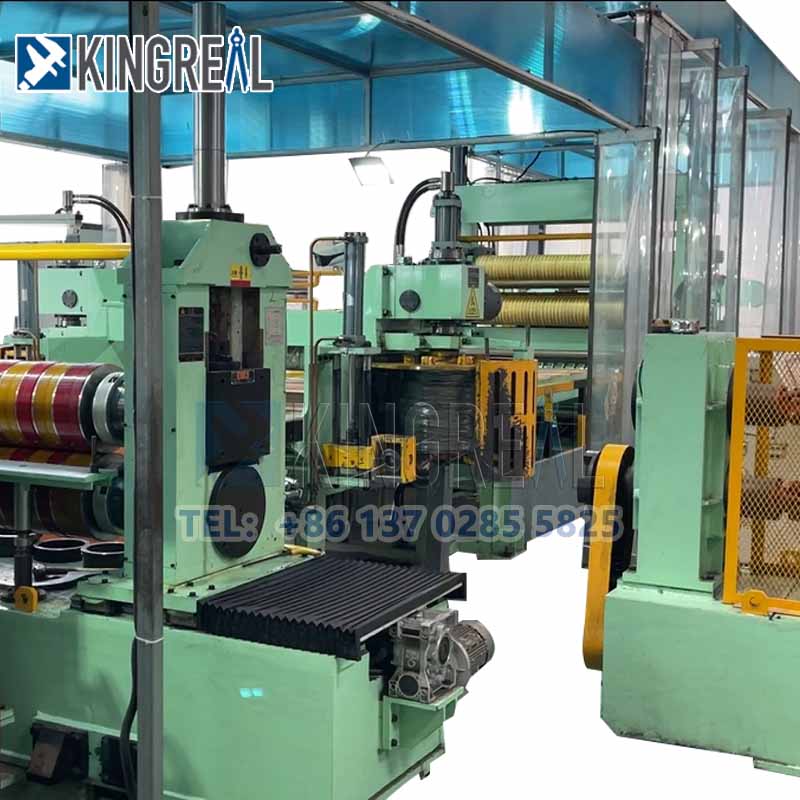

Az 1300 mm-es kettős vágófejű tekercsvágó gép a KINGREAL egyik legjellegzetesebb terméke. A kettős vágófej kialakítás 0,3-3 mm-es tekercsekhez alkalmas, hogy nagy sebességű, 220M/perc gyártási hatékonyságot érjen el. Jelenleg Törökországban, Oroszországban, Szaúd-Arábiában és más országokban értékesítik.
A KINGREAL 1300MM kettős vágófejű tekercsvágó gépet alumínium, horganyzott acél, melegen hengerelt, hidegen hengerelt és sok más szokásos fémtekercs precíziós vágására tervezték, hogy megfeleljen az ügyfelek különböző hasítási követelményeinek, beleértve a hasítási sebességet, mennyiséget és minőséget.
A dupla késülés kialakítása képes különböző méretű tekercsek hasítását megvalósítani ugyanazon a gyártósoron, ami a késülés cseréjével nagymértékben javítja a gyártás hatékonyságát, és sok vásárló tetszését elnyerte.
A kettős késülés kialakítása mellett a KINGREAL acéllemez vágógépet az ügyfelek számára is tervezték, hogy megvédjék a gép fedelét, javítsák a gyártási biztonságot a hasítási folyamatban, összhangban az ügyfél gyártási követelményeivel. Jelenleg sikeresen fut a szaúd-arábiai ügyfél gyárában.
1. Nagy sebességű tekercs hosszra vágás
2. Keskeny szalagos acél vágógép
A tekercs betöltése -- Hidraulikus decoiler -- Nagy pontosságú kiegyenesítő -- Hurokhíd -- Hasítógép -- Gördülő hulladékél -- Hurokhíd -- Feszítés -- Visszatekercselő gép
|
Nem |
Összetevő |
Mennyiség |
|
1 |
Kosár betöltése |
1 szett |
|
2 |
Hidraulikus konzolos decoiler |
1 szett |
|
3 |
Ötgörgős hajegyenesítő |
1 szett |
|
4 |
Hurokhíd |
2 Állítsa be |
|
5 |
Hasítógép |
2 Állítsa be |
|
6 |
Hulladékanyag visszatekercselés |
1 szett |
|
7 |
Hidraulikus visszacsévélés |
1 szett |
|
8 |
Hidraulikus rendszer |
1 szett |
|
9 |
Elektronikus vezérlőrendszer |
1 szett |
|
10 |
Testreszabott alkatrészek védőpajzs |
1 szett |
|
Nyersanyag paraméterek |
|
|
Tekercs anyaga |
Alumínium, acél, horganyzott acél stb |
|
Tekercsvastagság |
0,3-3 mm |
|
Tekercs szélessége |
500-12500 mm |
|
Coil Wight |
15 tonna |
|
Késztermék paraméterei |
|
|
Szélesség tűrés |
≤±0,05 mm |
|
A hasítás egyenessége |
≤1mm/2000mm |
|
Hulladék nyesedék |
≥2 mm |
|
Hasítógép paraméterei |
|
|
Működési sebesség |
100-180M/perc |
|
Áramforrás |
380V/50Hz |
|
Telepített kapacitás |
kb 280 kW |

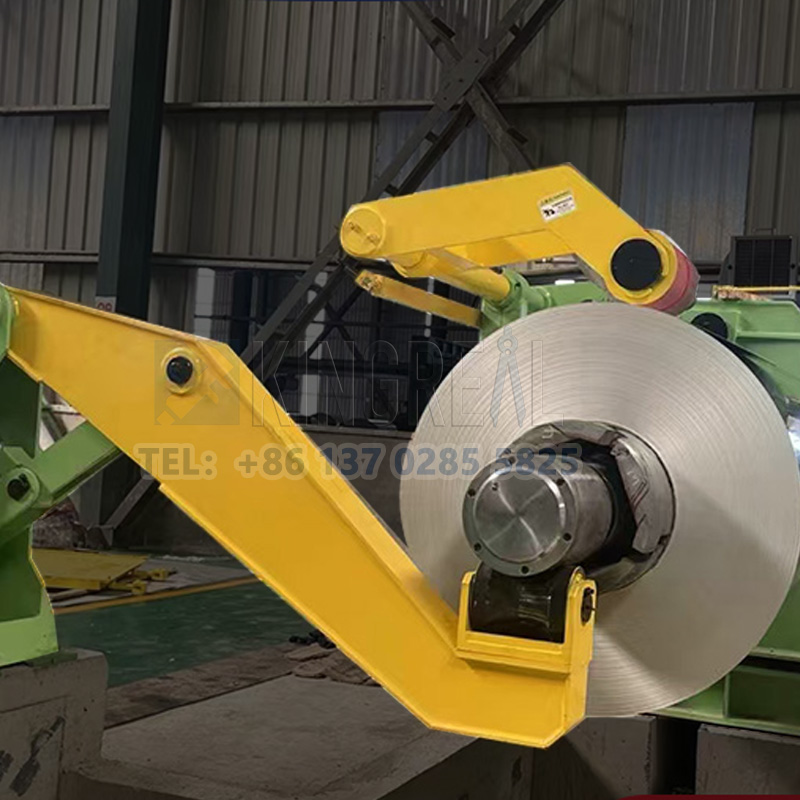

① Hidraulikus konzolos decoiler
A hidraulikus konzolos decoiler fő funkciója a szövedék hordozása és elforgatása, hogy az lassan letekerjen a folyamat következő lépéséhez. Ez a típusú decoiler jellemzően egy orsóból, állványból, hajtásláncból stb. áll, és egycsapágyas konzolos típusú. Az orsó általában egy tartótengelyből, egy ékszánból és egy, az ékszánba ágyazott íjlemezből áll, amely egy ferde ék hatására kitágítja és összehúzza az orsót, hogy különböző méretű tekercseket fogadjon.
A hidraulikus konzolos decoiler különösen fontos a nagy sebességű fémhasítógép-berendezéseknél, mivel motorizálható az orsó forgásának eléréséhez, így a szalag utófeszítés alatt marad a hajtásrendszer alatti felső letekercseléshez.

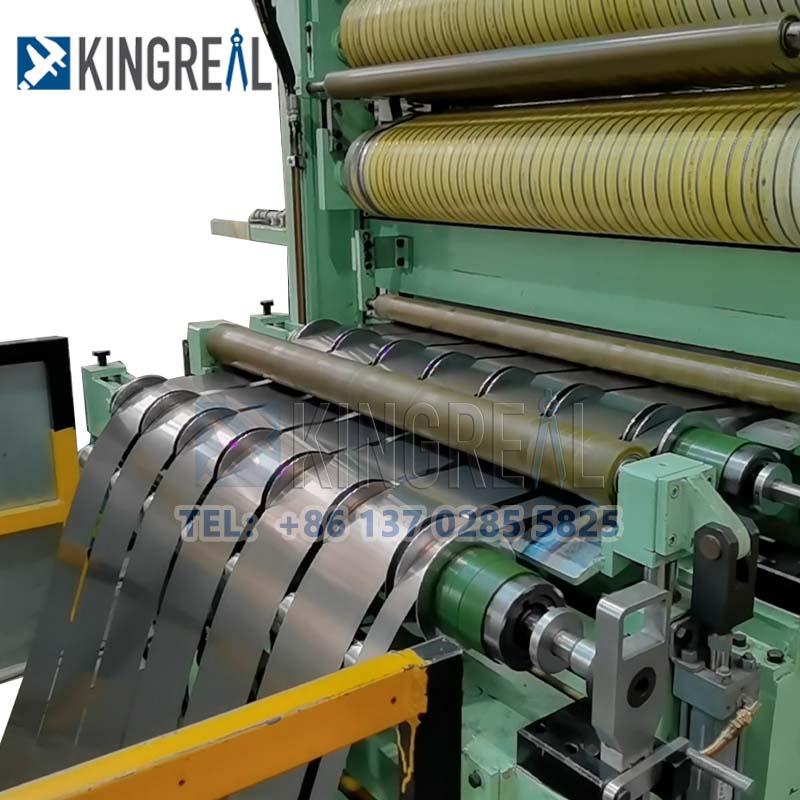

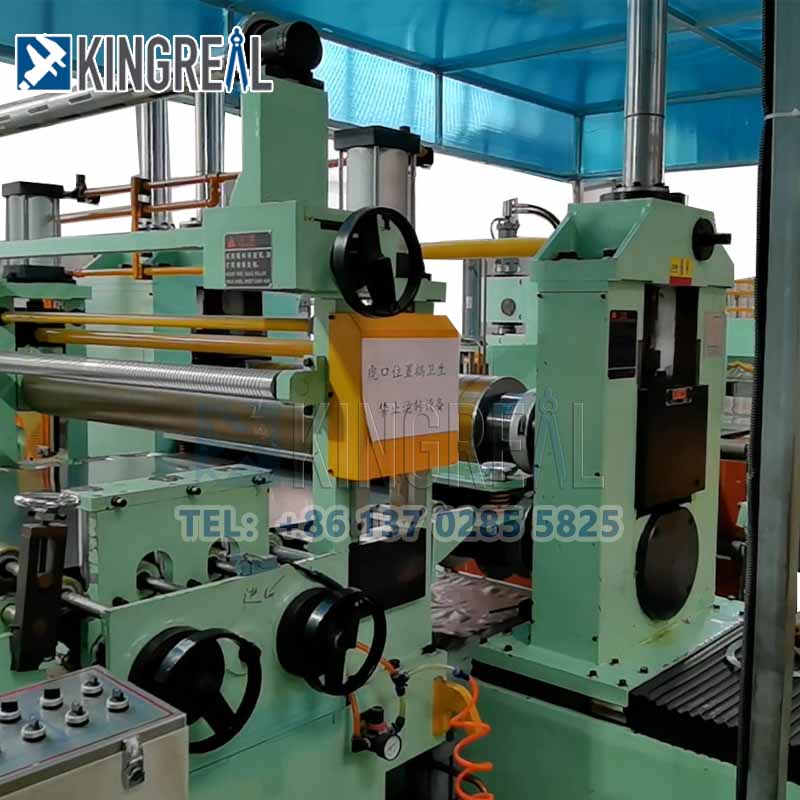

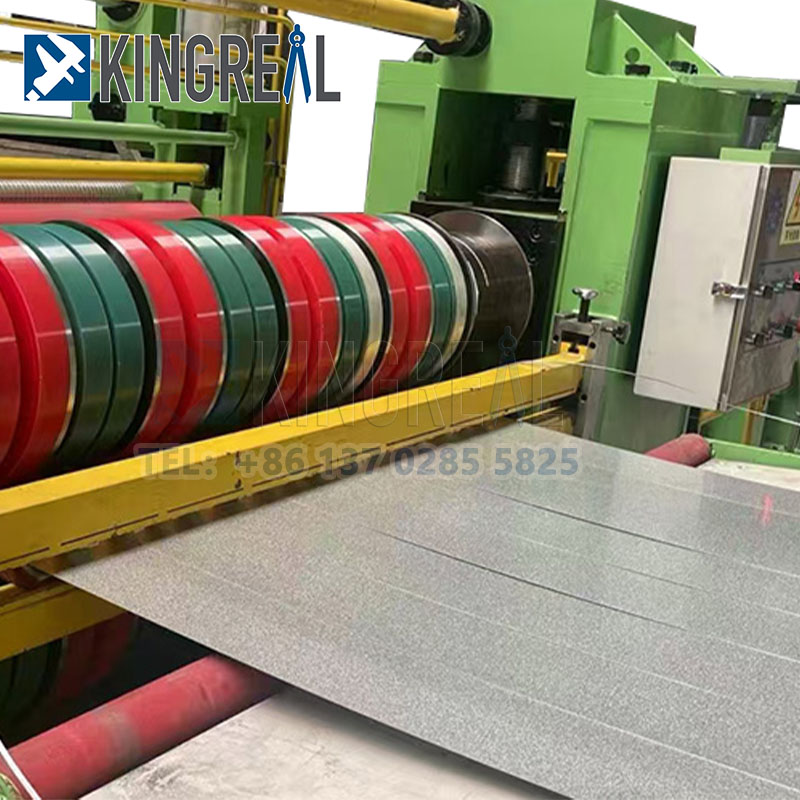

① Kettős vágófejű vágógép
a. Főtest keret: profilacél, acéllemez, összehegesztve, lágyítva a feszültség kiküszöbölésére, majd a referenciafelület feldolgozására.
b. Préshengerpár: a felső görgő szinkronizálható a hengeremelő nyomóanyaggal, hogy biztosítsa a lemez stabilitását a kés tengelyébe, a felső görgő gőzmozgását.
c. A kés tengelyének anyaga: 42CrMo, specifikáció 200mm × 1300mm, kulcshorony, durva megmunkáláson, temperáláson, közepes frekvenciájú kezelésen, köszörülésen, keménykrómozáson, újraköszörülésen és egyéb 8 folyamaton keresztül;

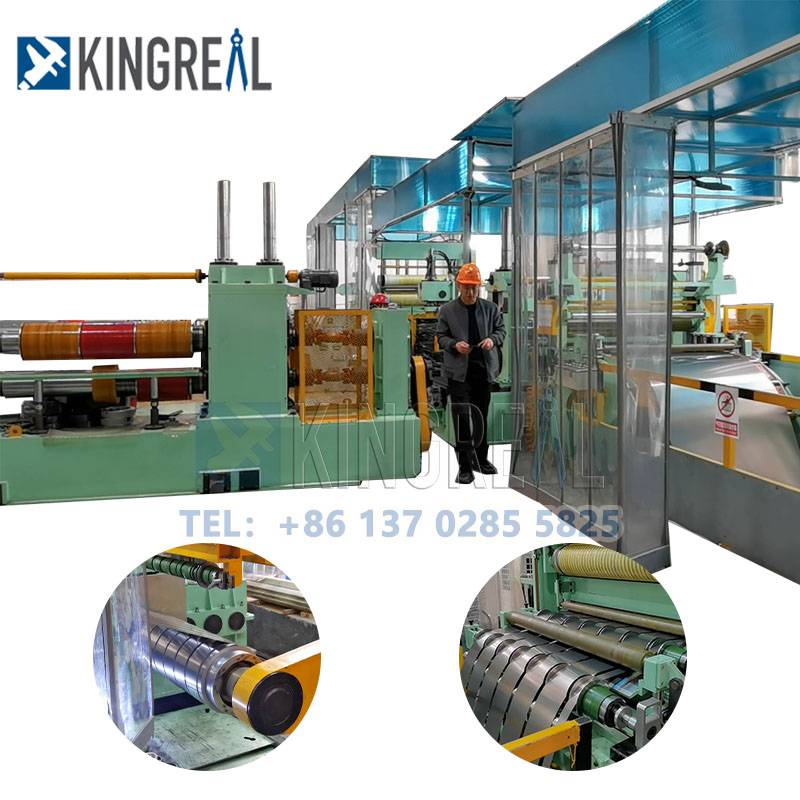

① Védőpajzs:
A fémhasító gép védőburkolatának a következő szerepei és jellemzői vannak:
Berendezésvédelem: a gép védőburkolata el tudja szigetelni a gépet a környező környezettel való közvetlen érintkezéstől, megakadályozza a por, vízfoltok, olaj, forgács és egyéb szennyeződések bejutását a gép belsejébe, így javítja a gép élettartamát.
Üzembiztonság: a gép védőburkolata biztosítja a kezelő és a környező személyzet biztonságát, megakadályozza, hogy a személyzet közvetlenül érintkezzen nagy sebességű mozgó alkatrészekkel, elektromosan töltött vezetékekkel vagy más veszélyes alkatrészekkel, és elkerüli a baleseteket.
▶ 1. Teljes tekercsfeldolgozó berendezés megoldások;
▶ 2. Professzionális technikai csapat
-Eladás előtti tervezési program; -Professzionális gyártás az értékesítés során; - Értékesítés utáni szerelési szolgáltatás;
▶ 3. Bőséges projektesetek
Sikeresen értékesítettük vágógépeinket Törökországban, Szaúd-Arábiában, Indiában és Oroszországban.
